由1998年9月，在Intel開發者論壇上成立的數字顯示工作小組（Digital Display Working Group簡稱DDWG）發明的一種高速傳輸數字信號的技術，有DVI-A、DVI-D和DVI-I三種不同的接口形式。DVI-D只有數字接口，DVI-I有數字和模擬接口，目前應用主要以DVI-D為主。

簡介

DVI（Digital Visual Interface），即數字視頻接口。它是1999年由Silicon Image、Intel（英特爾）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富士通)等公司共同組成DDWG（Digital Display Working Group，數字顯示工作組）推出的接口標準。

DVI是基于TMDS(Transition Minimized Differential Signaling)，轉換最小差分信號)技術來傳輸數字信號，TMDS運用先進的編碼算法把8bit數據(R、G、B中的每路基色信號)通過最小轉換編碼為10bit數據(包含行場同步信息、時鐘信息、數據DE、糾錯等)，經過DC平衡后，采用差分信號傳輸數據，它和LVDS、TTL相比有較好的電磁兼容性能，可以用低成本的專用電纜實現長距離、高質量的數字信號傳輸。TMDS技術的連接傳輸結構如圖1所示。數字視頻接口（DVI）是一種國際開放的接口標準，在PC、DVD、高清晰電視（HDTV）、高清晰投影儀等設備上有廣泛的應用。

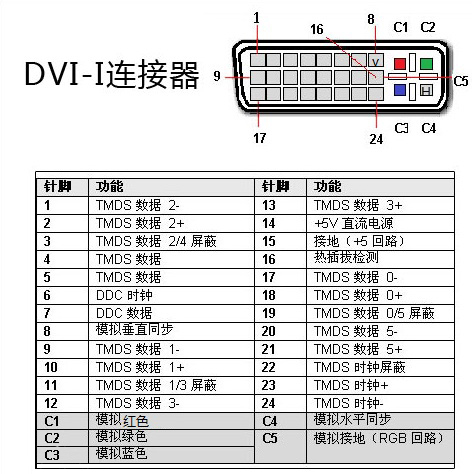

DVI接口的針腳定義

對于單連接，僅用下圖所示的1、2、9、10、17、18腳傳輸。

應用

為達到高清晰度顯示要求，掃描一般采用1080i@60Hz格式(即隔行掃描，行頻33.75kHz，場頻60Hz，像素頻率74.25MHz)，實際應用中為減少行頻變換，所有的視頻輸入格式(如480P、576P、720P等)通過格式變換(Scale和De-interlace等)都統一轉換為1080i@60Hz格式輸出，即多頻歸一。本文討論的DVI接口以上述數字電視標準為基礎考慮應用。

數字電視增加DVI接口比較簡單，從硬件電路考慮，一是在接口處增加DVI解碼部分，二是在后端提供一個數據通道，如果電視原有方案中具有A/D轉換和相應的后級數據處理通道，那么DVI接口解碼輸出的數據可以與它共用，因?yàn)樵跀?shù)字信號格式一定的情況下，其碼率、行頻、場頻、時鐘是一致的。

在實際研究開發中，需要特別注意DVI解碼輸出數據信號、A/D轉換輸出數據信號的隔離和避免前端通道相互干擾。由于兩組通道的共用，相當于延長了數字輸出引腳的信號線長度，因此對于長距離的數字信號印制線，有必要在其特征阻抗處將其中斷，以避免數字信號的過沖、欠沖和振鈴，通常情況下在數據線上串聯幾十歐姆的電阻。同時對于輸出驅動來說，需要最大限度地減小數字輸出引腳的容性載荷，但是在信號布線階段，一般不能精確計算容性負載，為方便系統調試，應考慮在數據信號線、行場同步信號線、時鐘信號線到地并聯電容，根據PCB材料、信號長度不同，電容值一般在幾十pF即可，這樣就可達到通道負載平衡、數據上升沿、下降沿和相位的一致，減少數字噪聲干擾和抖動。

數字電視DVI接口性能測試時，誤碼率指標應達到10-9，即10億bit允許出現一個誤碼，因此在性能測試時必須保證一定的測試時間，如VGA@60Hz，25MHz時鐘頻率，測試時間應大于40s，那么1080i@60Hz、74.25MHz像素頻率，測試時間應大于14s，同時可通過主觀觀察圖像1分鐘以上，無明顯的像素噪聲以判斷接口性能的優劣。

DVI接口中有+5V電壓，熱插拔檢測(HPD)電壓要求從此電壓獲取，HPD有效電平應大于2.4V，因此接收設備的HPD串聯電阻一般應小于10kΩ。應用中接收設備也可使用此電壓，用于系統供電，但負載電流不應大于50mA，最好小于10mA，以保證HPD電平需要。為保證接口的正常啟動，EDID存儲器供電最好也由發送端+5V產生。

為保證硬件電路設計的可行，還必須有軟件的支撐。優化的軟件流程是保證DVI接口系統正常工作的關鍵。

對于DVI接口在數字電視、平板電視上的應用研究，更為關鍵的是EDID(Extended Display Identification DATA，即擴展顯示識別數據)編程，HDCP(High-bandwidth Digital Content Protection)功能的實現。這些對于數字電視來說都是全新應用，只有EDID和HDCP在數字電視上實現后，DVI接口才是真正的數字電視接口。號播出還有分別，如何利用正確的方法將DVI接口輸出的視頻信號進行準確的廣播級指標的測試，目前還沒有一個很完善的方法。

規格

DVI接口有3種類型5種規格，端子接口尺寸為39.5mm×15.13mm。

3大類包括：DVI－Analog（DVI-A）接口，DVI-Digital（DVI-D）接口，DVI-Integrated（DVI-I）接口。

5種規格包括DVI-A(12+5)、單連接DVI-D（18+1）、雙連接DVI-D（24+1）、單連接DVI-I（18+5）、雙連接DVI-I（24+5）。

DVI－Analog（DVI-A）接口（12+5）只傳輸模擬信號，實質就是 VGA模擬傳輸接口規格。當要將模擬信號D-Sub接頭連接在顯卡的DVI－I插座時，必須使用轉換接頭。轉換接頭連接顯卡的插頭，就是DVI-A接口。早期的大屏幕專業CRT中也能看見這種插頭。

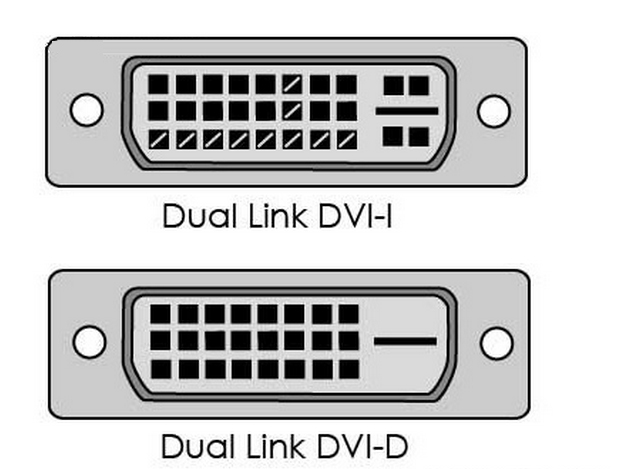

DVI-Digital（DVI-D）接口（18+1和24+1）是純數字的接口，只能傳輸數字信號，不兼容模擬信號。所以，DVI-D的插座有18個或24個數字插針的插孔+ 1個扁形插孔。

DVI-Integrated（DVI-I）接口（18+5和24+5）是兼容數字和模擬接口的，所以，DVI-I的插座就有18個或24個數字插針的插孔+5個模擬插針的插孔（就是旁邊那個四針孔和一個十字花）。比DVI-D多出來的4根線用于兼容傳統VGA模擬信號?；谶@樣的結構，DVI-I插座可以插DVI-I和DVI-D的插頭，而DVI-D插座只能插DVI-D的插頭。DVI-I兼容模擬接口并不意味著模擬信號的接口D-Sub插頭可以直接連接在DVI-I插座上，它必須通過一個轉換接頭才能連接使用。一般采用這種接口的顯卡都會帶有相關的轉換接頭?？紤]到兼容性問題，目前顯卡一般會采用DVI-I接口，這樣可以通過轉換接頭連接到普通的VGA接口。而帶有兩個DVI接口的顯示器一般使用DVI-D類型。而帶有一個DVI接口和一個VGA接口的顯示器，DVI接口一般使用帶有模擬信號的DVI-I接口。

DVI接口在傳輸數字信號時又分為單連接(Single Link)和雙連接(Dual Link)兩種方式。單連接DVI接口的傳輸速率只有雙連接的一半，為165MHz/s ，最大的分辨率和刷新率只能支持到1920x1200,60hz 。至于雙連接的DVI接口，支持到2560x1600，60Hz模式，也可以支持1920x1080，120Hz的模式。液晶顯示器要達到3D效果必須擁有120Hz的刷新率，所以3D方案中，使用DVI的話，必須要使用雙連接的DVI接口的DVI線?？偟膩?lái)說，如果是1920x1200內的分辨率，單雙連接兩者輸出的畫質是一樣的。

DVI-I支持?jǐn)?shù)字/模擬轉換的接口類型，倘若顯示器只有一種DVI接口，那就會搭配支持?jǐn)?shù)字/模擬兩種模式的DVI-I。假如顯示器有DVI和VGA兩種接口，則搭配DVI-D。
