引線元件通孔插裝(THT)與表面貼裝(SMT)共存的貼插混裝工藝，是當前電子產品生產中采用最普遍的一種組裝方式。

       在整個生產工藝流程中，印刷電路板(PCB)其中一面元件從開始進行點膠固化后，到了最后才能進行波峰焊焊接。

        這期間間隔時間較長，而且進行其他工藝較多，元件的固化就顯得尤為重要，因而對于點膠工藝的研究分析有著重要意義。

SMT工作對貼片膠水的要求

1.不拉絲;

2.有良機的觸變特性 ;

3. 濕強度性能強;

4. 顏色容易辨別，方便檢查膠點的質量;

5. 膠水的固化時間短，固化溫度低;

6. 無毒性;

7. 吸濕性低;

8. 具有良好的返修特性;

9.有足夠的固化強度 ;

10. 無氣泡;

11. 包裝。封裝型式應方便于設備的使用。

SMT貼片加工膠水及技術要求

       SMT中用到的膠水主要用于SOT、片式元件、SOIC等安裝器件的波峰焊過程。

       將膠水把安裝元器件固定于PCB上就是為了避免高溫的波峰沖擊作用下引起元器件的移位、脫落。

       一般生產中會用環氧樹脂熱固化類膠水，來代替丙稀酸膠水。

點膠設備的分類

1. 按操作方式

手動點膠設備、半自動點膠設備、全自動點膠設備。

2. 按膠水

單液點膠設備，雙液點膠設備，多組分點膠設備等。

3. 按用途

螺紋點膠設備，喇叭點膠設備，手機安鍵點膠設備，貼片點膠設備，擦板機等。

4. 按膠水特性

硅膠點膠設備，UV膠點膠設備，SMT紅膠點膠設備。

常見問題解決方法

1. 膠嘴堵塞

        原因：自動點膠機針孔內未完全清洗干凈，貼片膠中混入雜質，有堵孔現象，不相容的膠水相混合，導致膠嘴出量偏少或者沒有膠點出來。

       解決方法：換清潔的針頭，換質量較好的貼片膠，貼片膠牌號不應搞錯。

2. 膠閥滴漏

       原因：點膠機使用的針頭口徑太小，過小的針頭會影響膠閥開始使用時的排氣泡動作，影響液體的流動造成背壓，結果導致膠閥關閉后不久形成滴漏的現象。

       解決方法：只要更換較大的針頭即可解決這種問題。

       另外液體內空氣在膠閥關畢后會產生滴漏現象，最好是預先排除液體內空氣，或改用不容易含氣泡的膠，或先將膠離心脫泡后在使用。

3. 流速太慢

       原因：點膠機管路過長或者過窄，管口氣壓不足，點膠流速過慢。

       解決方法：將點膠機管路從1/4” 改為3/8”，管路若無需要應越短越好。

       另外還要改進膠口和氣壓，這樣就能加快流速。

4. 流體內有氣泡

       原因：點膠機由于過大的流體壓力和加上過短的開閥時間，會有可能將空氣滲入液體內，造成氣泡的產生。

       解決方法：降低流體壓力并使用錐形斜式針頭。

5. 出膠大小不一致

       原因：點膠機儲存流體的壓力筒或空氣壓力不穩定，導致出膠不均勻，大小不一致。

       解決方法：應避免使用壓力介于壓力表之中低壓力部分。膠閥控制壓力應至少60psi以上以確保出膠穩定。

       最后應檢查出膠時間，若小于15/1000秒會造成出膠不穩定，出膠時間越長出膠越穩定。

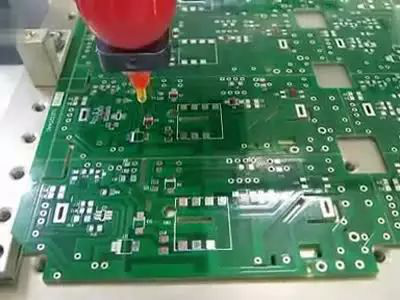

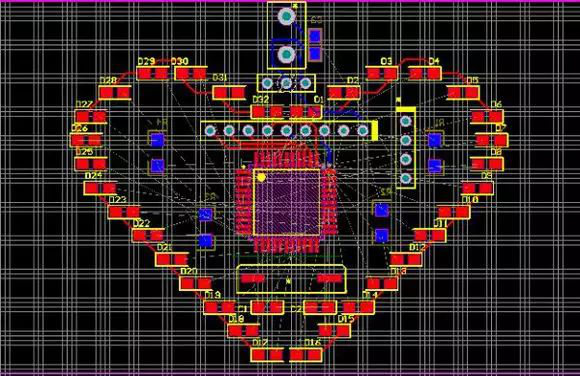

點膠過程工藝控制起重要作用

       生產中易出現以下工藝缺陷：膠點大小不合格、拉絲、膠水浸染焊盤、固化強度不好易掉片等。

       解決這些問題應整體研究各項技術工藝參數，從而找到解決問題的辦法。

1. 點膠壓力(背壓)

       現在所用點膠機采用螺旋泵供給點膠針頭膠管會使用一個壓力來保證足夠膠水供給螺旋泵。

       壓力大容易造成膠溢出、膠量過多;壓力過小就會出現點膠斷續現象，漏點。所以選擇壓力得根據同參考品質的膠水、工作環境溫度。

       環境溫度高則會使膠水粘度變小、流動性變好，這時需調低背壓就可保證膠水的供給，反之亦然。

1. 點膠量的大小

       根據以往經驗，膠點直徑的大小為焊盤間距的一半，貼片后則變成了膠點直徑的1.5倍。

       這樣就保證有充足的膠水來粘結元件又避免過多膠水浸染焊盤。

       點膠量多少由螺旋泵的旋轉時間長短來決定，實際中應根據生產情況(室溫、膠水的粘性等)選擇泵的旋轉時間。

3. 針頭與PCB板間的距離

       不同的點膠機采用不同的針頭，有些針頭有一定的止動度(如CAM/A LOT 5000)。

       每次工作開始應做針頭與PCB距離的校準，即Z軸高度校準。

4. 針頭大小

       在工作實際中，針頭內徑大小應為點膠膠點直徑的1/2，點膠過程中，應根據PCB上焊盤大小來選取點膠針頭：如0805和1206的焊盤大小相差不大，可以選取同一種針頭。

       但是對于相差懸殊的焊盤就要選取不同針頭，這樣既可以保證膠點質量，又可以提高生產效率。

5. 膠水溫度

       一般環氧樹脂膠水應保存在0--50C的冰箱中，使用時應提前1/2小時拿出，使膠水充分與工作溫度相符合。

       膠水的使用溫度應為230C--250C;環境溫度對膠水的粘度影響很大，溫度過低則會膠點變小，出現拉絲現象。環境溫度相差50C，會造成50%點膠量變化。

       因而對于環境溫度應加以控制。同時環境的溫度也應該給予保證，濕度小膠點易變干，影響粘結力。

6. 固化溫度曲線

       對于膠水的固化，一般生產廠家已給出溫度曲線。在實際應盡可能采用較高溫度來固化，使膠水固化后有足夠強度。

7. 膠水的粘度

       膠的粘度直接影響點膠的質量。粘度大，則膠點會變小，甚至拉絲;粘度小，膠點會變大，進而可能滲染焊盤。點膠過程中，應對不同粘度的膠水，選取合理的背壓和點膠速度。

8. 氣泡

       膠水一定不能有氣泡。一個小小氣就會造成許多焊盤沒有膠水;每次中途更換膠管時應排空連接處的空氣，防止出現空打現象。

       對于以上各參數的調整，應按由點及面的方式，任何一個參數的變化都會影響到其他方面，同時缺陷的產生，可能是多個方面所造成的，應對可能的因素逐項檢查，進而排除。

       總之，在生產中應該按照實際情況來調整各參數，既要保證生產質量，又能提高生產效率。
