在手機鏡頭組裝過程中,鏡片的D 角角度是一個非常重要的參數,它影響了鏡頭的成像質量,以前都是人工對位,精度低,效率低,隨著攝像頭的像素越來越高,鏡片數量越來越多,單靠人工對位已經不能滿足生產的需求。

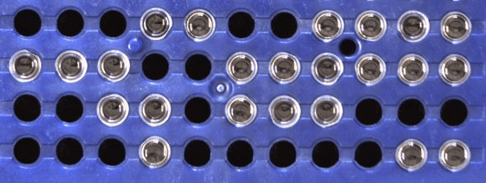

檢測內容:視覺抓取手機鏡頭+鏡頭角度測量。
解決方案
手機鏡頭自動組裝視覺檢測系統,選用視覺光源、光源控制器、工業CCD 相機、工業定焦定倍鏡頭等硬件設備和視覺軟件系統,采用工業相機對鏡片的D 角(剪口)進行拍照,并用視覺軟件進行測量,得到鏡片的D 角角度,并把該角度傳輸?shù)絇LC,PLC 控制運行機構,從而使夾具能精確地抓取鏡片,實現手機鏡頭的精密組裝,提高鏡頭組裝的精度和效率,從而提高手機鏡頭的成像質量。
檢測效果:
1、可以同時對三種(多種)鏡片D角(剪口)拍照并進行實時檢測角度,檢測精度在±5°,重復精度在0.5°;
2、檢測速度:3-5個/s;
3、可以自動識別產品有無;
4、檢測結果實時顯示,并實時傳輸給PLC;
5、制程管理功能,可設置并保持多種規格產品的檢測參數;
6、系統穩定、可重復性高等。
智能化、自動化、數字化、信息化是未來制造業的發展大趨勢,雙翌光電致力于制造業工廠智能改造,數字化升級。我們堅信通過不斷努力與創新,能夠?qū)崿F(xiàn)與客戶的合作共贏。如果您有相關視覺檢測方面的需求,請聯系我們。
