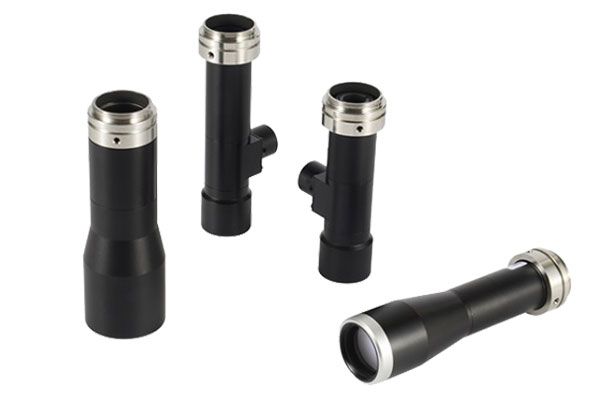

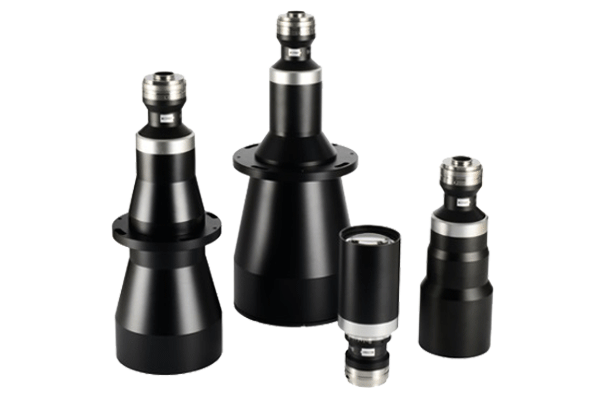

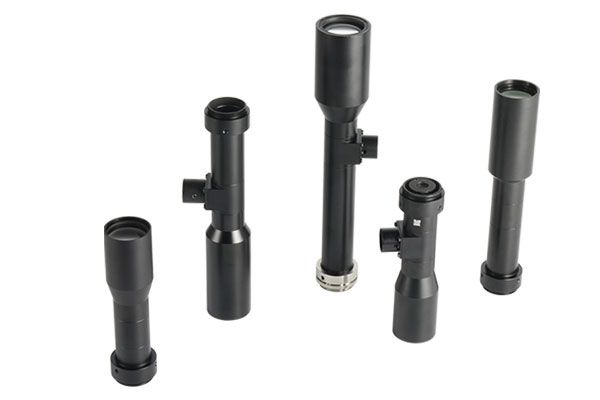

?    遠心工業鏡頭主要是為糾正傳統工業鏡頭的視差而特殊設計的鏡頭，它可以在一定的物距范圍內，使得到的圖像放大倍率不會隨物距的變化而變化，這對被測物不在同一物面上的情況是非常重要的應用。遠心鏡頭相較普通工業鏡頭而言具有諸多的優點，這使得遠心鏡頭非常適用于不同大小或有階梯高度的目標物的尺寸檢驗，而且可以避免誤差的產生。

優點主要體現在以下幾個方面：

1. 更精準更一致的放大率

??一般標準遠心鏡頭（telecentric鏡頭）只接收與光軸平行的光束，但在使用普通telecentric鏡頭時，光束通過物鏡后就與一般光線路徑無異，因此光線會以不同的角度投射到感應芯片上，形成誤差。也就是說，光束在通過一般的telecentric鏡頭后即失去了telecentric的特性，因此物體在感應芯片上的成像依然會變形，而且離中心點距離越遠的光點變形程度越嚴重，因此當物體位移時，光束成像的中心位置也會跟著改變，造成放大倍率上的誤差。

??非雙側遠心鏡頭（非Bi-telecentric鏡頭）就算在物鏡上具有良好的telecentricity特性，但就整體系統而言，非Bi-telecentric鏡頭的放大倍率具較低的穩定度。通過Bi-telecentric鏡頭的光束則在物鏡與成像點皆維持著telecentric的特性，也就是說，不只物鏡只接受與光軸平行的光束，物鏡折射出來的的光線也與光軸平行。這種特色能克服一般telecentric鏡頭中會出現的問題。

2. 較長的景深

??景深是指在鏡頭對焦后，物體能清楚成像的距離范圍。超過景深范圍的物體，其光束上的信息無法在感應芯片上匯聚成清楚的畫面而散射成模糊影像，景深通常取決于鏡頭上的數字“F”，其數字代表著與光圈大小的反比例性，數字越高代表景深越深。增加F-numBer能降低影像的誤差，光束能在感應芯片上形成較精致的像素，但當F-numBer太高時會出現繞射，反而會影響影像分辨率。

??Bi-telecentricity在觀察具厚度的物體時仍能保有極佳的影像對比度，此光學系統的對稱性及光束的平行性讓整體影像的穩定度提升并減少模糊的噪聲。此系統也能比一般非Bi-telecentric鏡頭增加20~30%景深。

 3. 光源穩定性

??Bi-telecentric 鏡頭所搭配的穩定光源讓鏡頭在拍攝如LCD，紡織品或印刷品物品品管時等能有更好的品質。除此之外，當在光學系統中使用dichroic 濾鏡來做photometric 或 radiometric 的量測時，Bi-telecentricity 鏡頭確保光束是垂直進入并垂直投射到感應芯片上，讓量測的誤差降到最低。

?? 遠心工業鏡頭主要是為糾正傳統工業鏡頭的視差而特殊設計的鏡頭，它可以在一定的物距范圍內，使得到的圖像放大倍率不會隨物距的變化而變化，這對被測物不在同一物面上的情況是非常重要的應用。普通工業鏡頭目標物體越靠近鏡頭(工作距離越短)，所成的像就越大。在使用普通鏡頭進行尺寸測量時，會存在如下問題：

??1、由于被測量物體不在同一個測量平面，而造成放大倍率的不同;

??2、鏡頭畸變大;

??3、視差也就是當物距變大時，對物體的放大倍數也改變;

??4、鏡頭的解析度不高;

??5、由于視覺光源的幾何特性，而造成的圖像邊緣位置的不確定性。

        而遠心鏡頭就可以有效解決普通鏡頭存在的上述問題，而且沒有此性質的判斷誤差，因此可用在高精度測量、度量計量等方面。
