圖像二值化的目的是最大限度的將圖象中感興趣的部分保留下來，在很多情況下，也是進行圖像分析、特征提取與模式識別之前的必要的圖像預處理過程。這個看似簡單的問題，在過去的四十年里受到國內外學者的廣泛關注，產生了數以百計的閾值選取方法，但如同其他圖像分割算法一樣，沒有一個現有方法對各種各樣的圖像都能得到令人滿意的結果。

     在這些龐大的分類方法中，基于直方圖的全局二值算法占有了絕對的市場份額，這些算法都從不同的科學層次提出了各自的實施方案，并且這類方法都有著一些共同的特點：

　　1、簡單；

     2、算法容易實現；

     3、執行速度快。

     本文摘取了若干種這類方法進行了介紹。

     一：灰度平局值值法：

　　1、描述:即使用整幅圖像的灰度平均值作為二值化的閾值，一般該方法可作為其他方法的初始猜想值。

　　2、原理:　　　 　

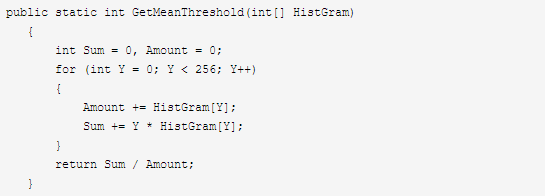

3、實現代碼：

二、百分比閾值（P-Tile法）

     1、描述

    Doyle于1962年提出的P-Tile (即P分位數法)可以說是最古老的一種閾值選取方法。該方法根據先驗概率來設定閾值，使得二值化后的目標或背景像素比例等于先驗概率，該方法簡單高效，但是對于先驗概率難于估計的圖像卻無能為力。

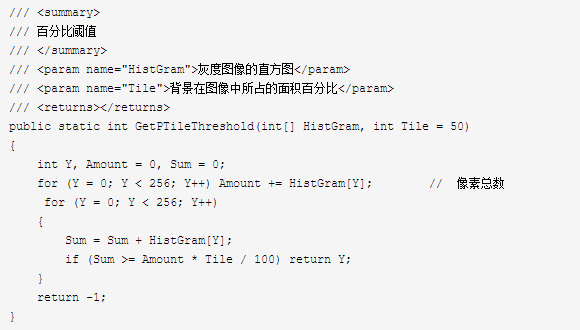

　　2、該原理比較簡單，直接以代碼實現。

  三、基于谷底最小值的閾值

     1、描述：

　　此方法實用于具有明顯雙峰直方圖的圖像，其尋找雙峰的谷底作為閾值，但是該方法不一定能獲得閾值，對于那些具有平坦的直方圖或單峰圖像，該方法不合適。

　　2、實現過程：

　　該函數的實現是一個迭代的過程，每次處理前對直方圖數據進行判斷，看其是否已經是一個雙峰的直方圖，如果不是，則對直方圖數據進行半徑為1（窗口大小為3）的平滑，如果迭代了一定的數量比如1000次后仍未獲得一個雙峰的直方圖，則函數執行失敗，如成功獲得，則最終閾值取兩個雙峰之間的谷底值作為閾值。

     注意在編碼過程中，平滑的處理需要當前像素之前的信息，因此需要對平滑前的數據進行一個備份。另外，首數據類型精度限制，不應用整形的直方圖數據，必須轉換為浮點類型數據來進行處理，否則得不到正確的結果。

     該算法相關參考論文如下：

　  J. M. S. Prewitt and M. L. Mendelsohn, "The analysis of cell images," innnals of the New York Academy of Sciences, vol. 128, pp. 1035-1053, 1966.
     C. A. Glasbey, "An analysis of histogram-based thresholding algorithms," CVGIP: Graphical Models and Image Processing, vol. 55, pp. 532-537, 1993.

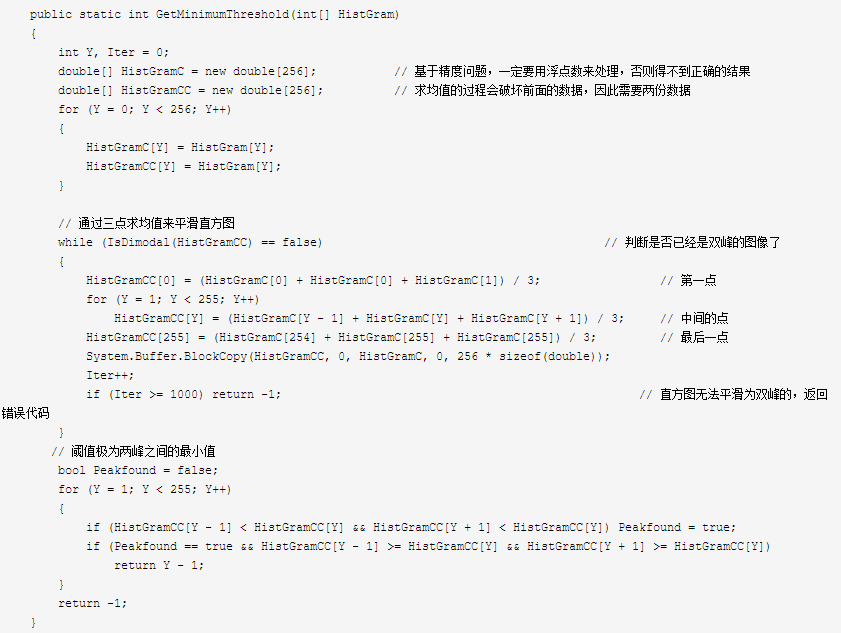

     3、實現代碼：

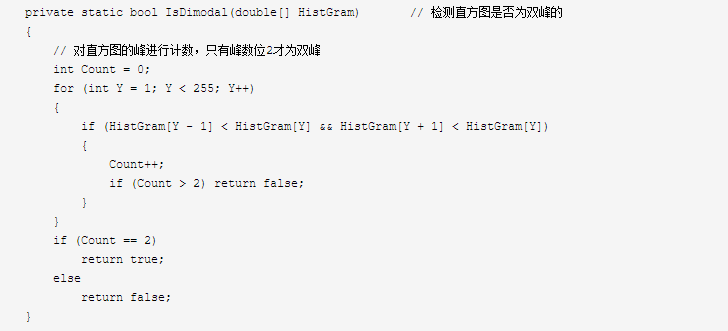

其中IsDimodal函數為判斷直方圖是否是雙峰的函數，代碼如下：

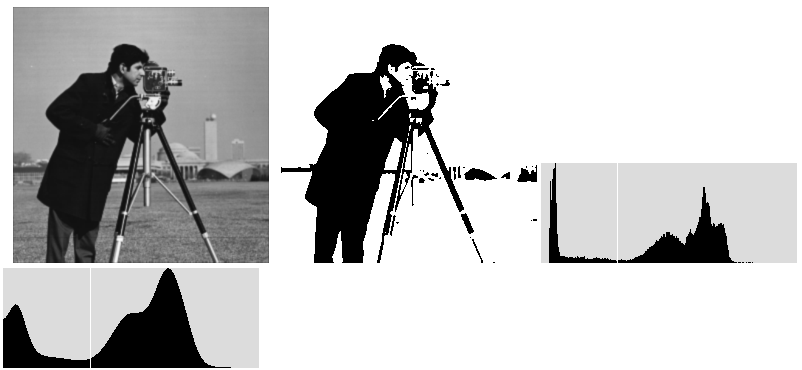

　4、效果：

　　　　　　　　原圖                                                 二值圖                                          原始直方圖　　　　　　　　　　　　　　　　平滑后的直方圖

　　對于這種有較明顯的雙峰的圖像，該算法還是能取得不錯的效果的。

     四、基于雙峰平均值的閾值

       1、描述：

 　　該算法和基于谷底最小值的閾值方法類似，只是最后一步不是取得雙峰之間的谷底值，而是取雙峰的平均值作為閾值。

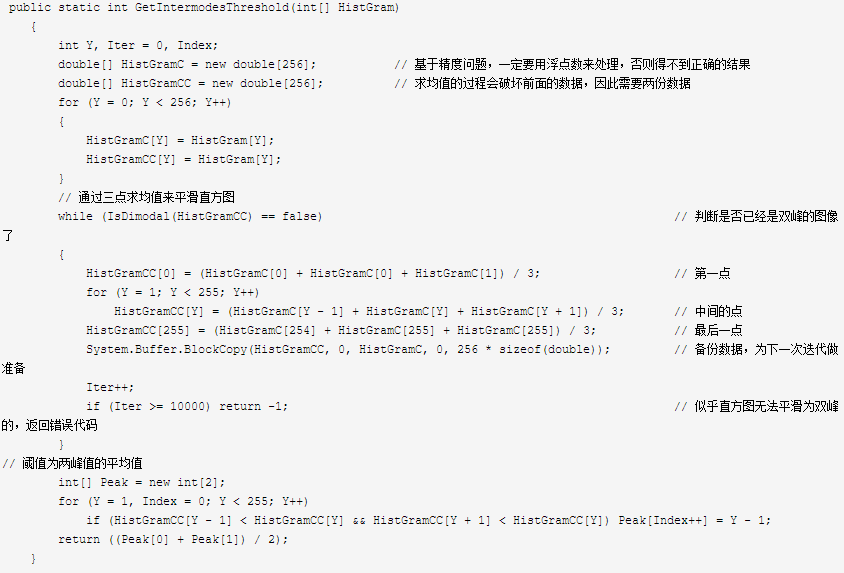

       2、參考代碼：

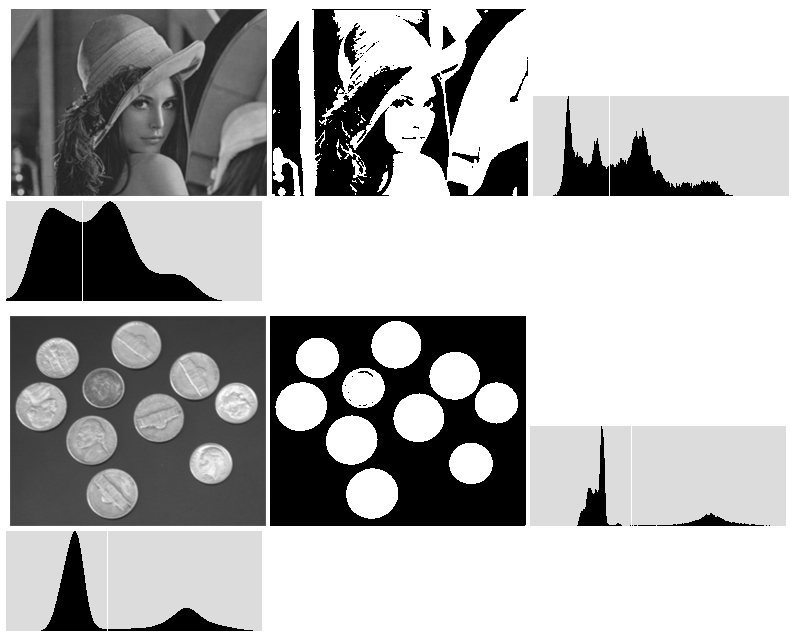

  3、效果：

　　　　　　　原圖                                                 二值圖                                           原始直方圖　　　　　　　　　　　　　　　　平滑后的直方圖

    五、迭代最佳閾值

　　1、描述：

    該算法先假定一個閾值，然后計算在該閾值下的前景和背景的中心值，當前景和背景中心值得平均值和假定的閾值相同時，則迭代中止，并以此值為閾值進行二值化。

    2、實現過程：

　　（1）求出圖象的最大灰度值和最小灰度值，分別記為g_l和g_u，令初始閾值為：

      (2) 根據閾值T⁰將圖象分割為前景和背景，分別求出兩者的平均灰度值A(chǔ)_b和A_f:

      (3) 令

　　　　如果T^k=T^k+1,則取T^k為所求得的閾值，否則，轉2繼續迭代。

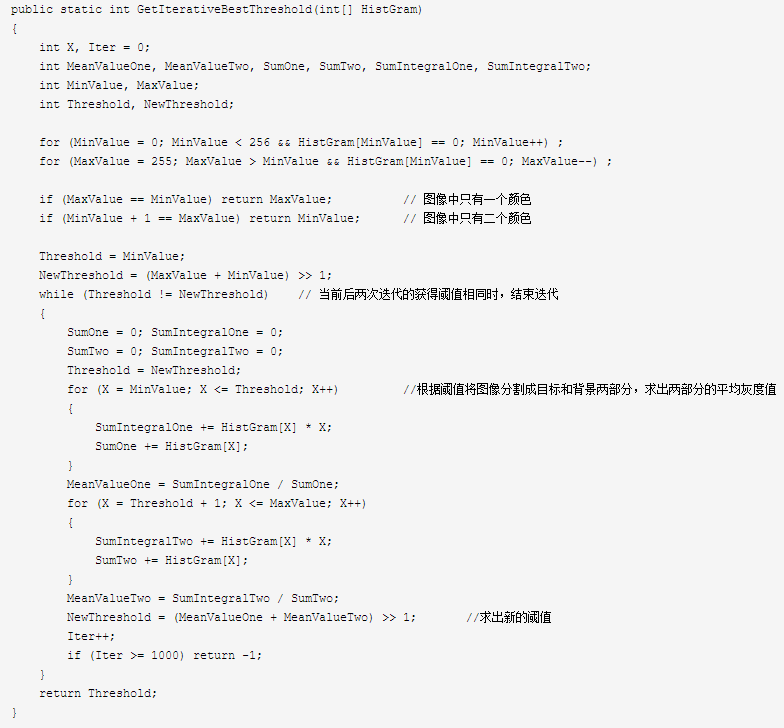

     3、參考代碼：

4、效果：

　　   　原圖                                          二值圖                                         直方圖　

   六、OSTU大律法

　　1、描述：

       該算法是1979年由日本大津提出的，主要是思想是取某個閾值，使得前景和背景兩類的類間方差最大，matlab中的graythresh即是以該算法為原理執行的。

       2、原理：

       關于該算法的原理，網絡上有很多，這里為了篇幅有限，不加以贅述。

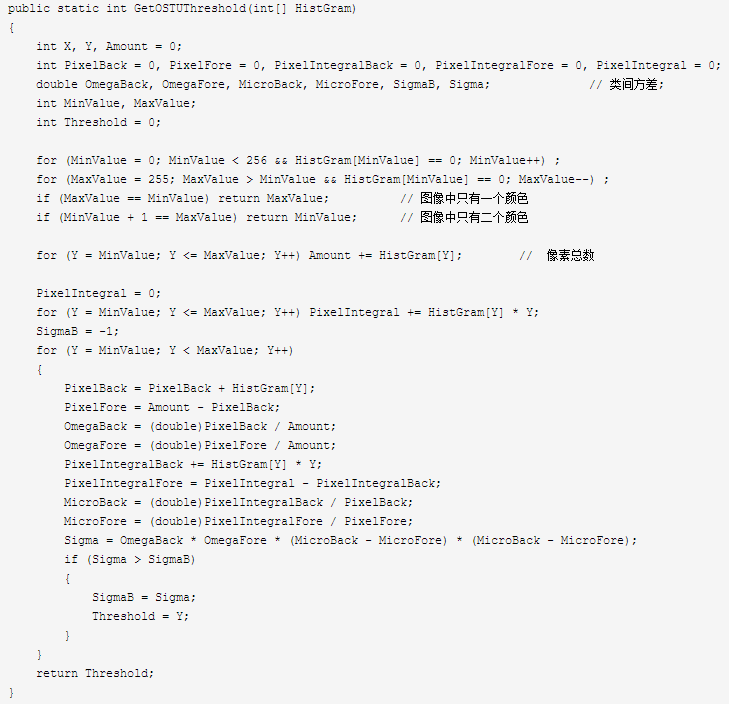

       3、參考代碼：

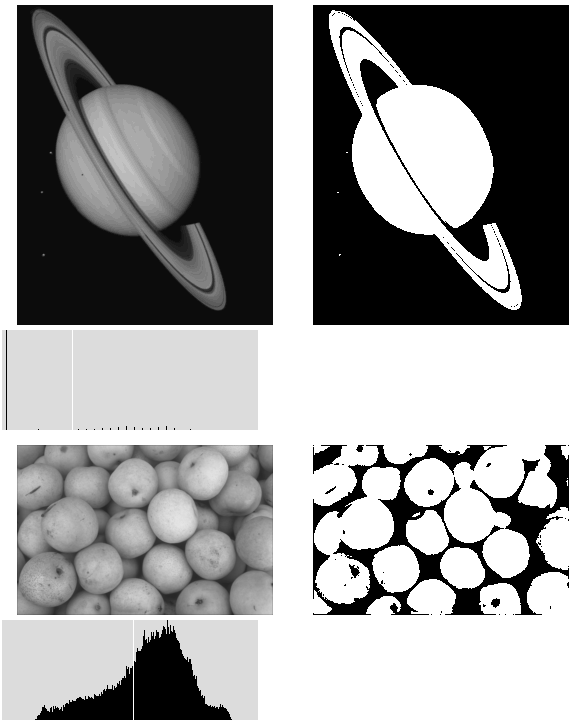

4、效果：

該算法對于那些具有平坦的直方圖的圖像具有一定的適應能力。

      七、一維最大熵

      1、描述：

       該算法把信息論中熵的概念引入到圖像中，通過計算閾值分割后兩部分熵的和來判斷閾值是否為最佳閾值。

      2、算法原理

       這方面的文章也比較多，留給讀者自行去查找相關資料。

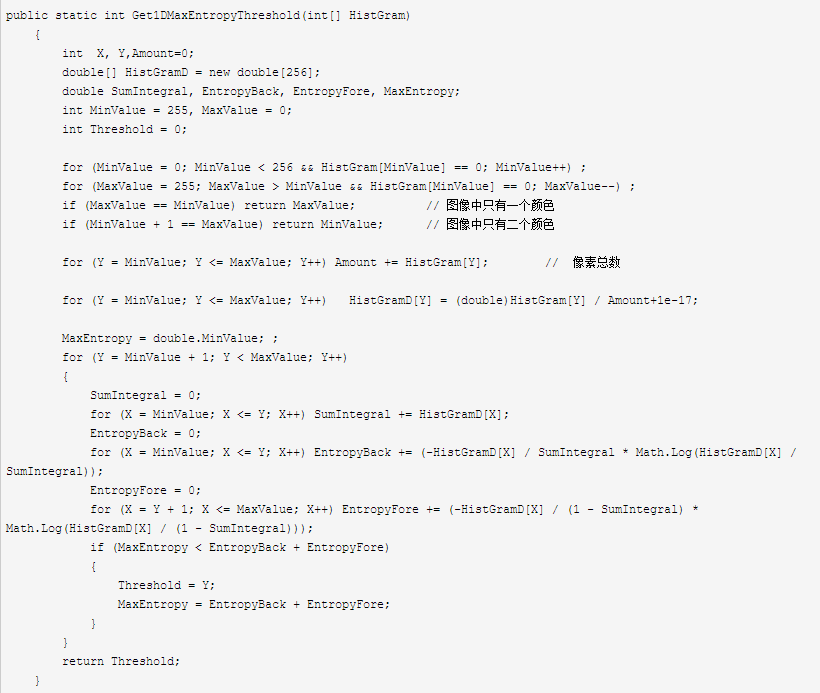

       3、參考代碼：

八、力矩保持法
     1、描述:

　　該算法通過選擇恰當?shù)拈撝祻亩沟枚岛蟮膱D像和原始的灰度圖像具有三個相同的初始力矩值。

　　2、原理：

   　參考論文：W. Tsai, “Moment-preserving thresholding: a new approach,” Comput.Vision Graphics Image Process., vol. 29, pp. 377-393, 1985.

     由于無法下載到該論文（收費的），僅僅給出從其他一些資料中找到的公式共享一下。

    其中的A\B\C的函數可見代碼部分。

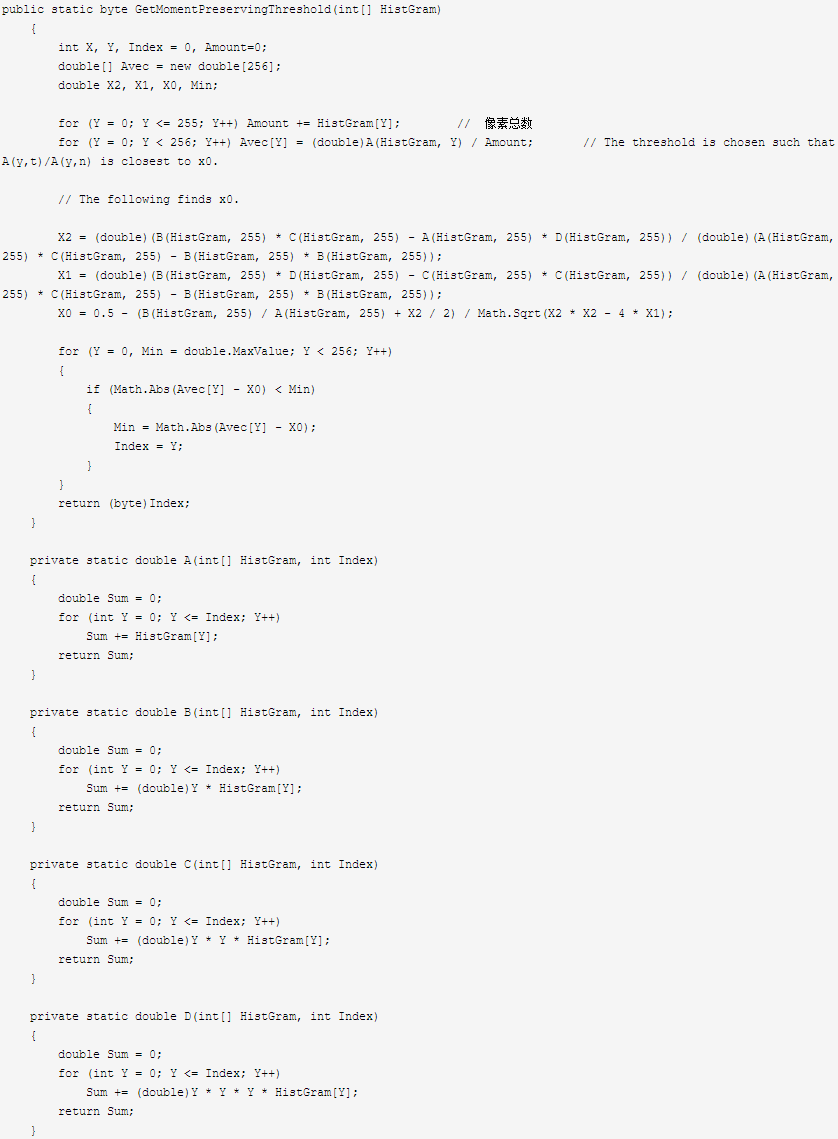

   3、參考代碼：

對于很多圖像，該算法頁能取得比較滿意的結果。

   九、基于模糊集理論的閾值

    該算法的具體分析可見：基于模糊集理論的一種圖像二值化算法的原理、實現效果及代碼

    此法也借用香農熵的概念，該算法一般都能獲得較為理想的分割效果，不管是對雙峰的還是單峰的圖像。

  十、Kittler最小錯誤分類法

    由于精力有限，以下幾種算法僅僅給出算法的論文及相關的代碼。

    該算法具體的分析見：

• Kittler, J & Illingworth, J (1986), "Minimum error thresholding", Pattern Recognition 19: 41-47

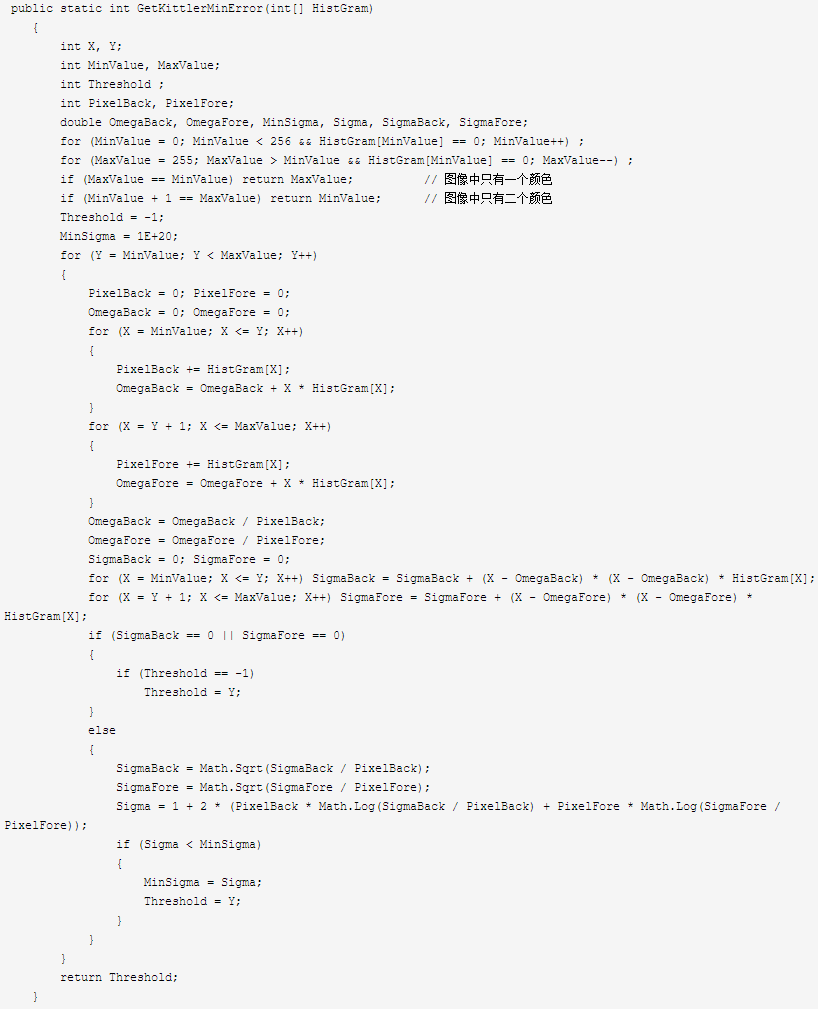

　　參考代碼：

從實際的運行效果看，該算法并不很好。

　　十一：ISODATA(也叫做intermeans法）

　　參考論文：

• Ridler, TW & Calvard, S (1978), "Picture thresholding using an iterative selection method", IEEE Transactions on Systems, Man and Cybernetics 8: 630-632, <http://ieeexplore.ieee.org/xpls/abs_all.jsp?arnumber=4310039>

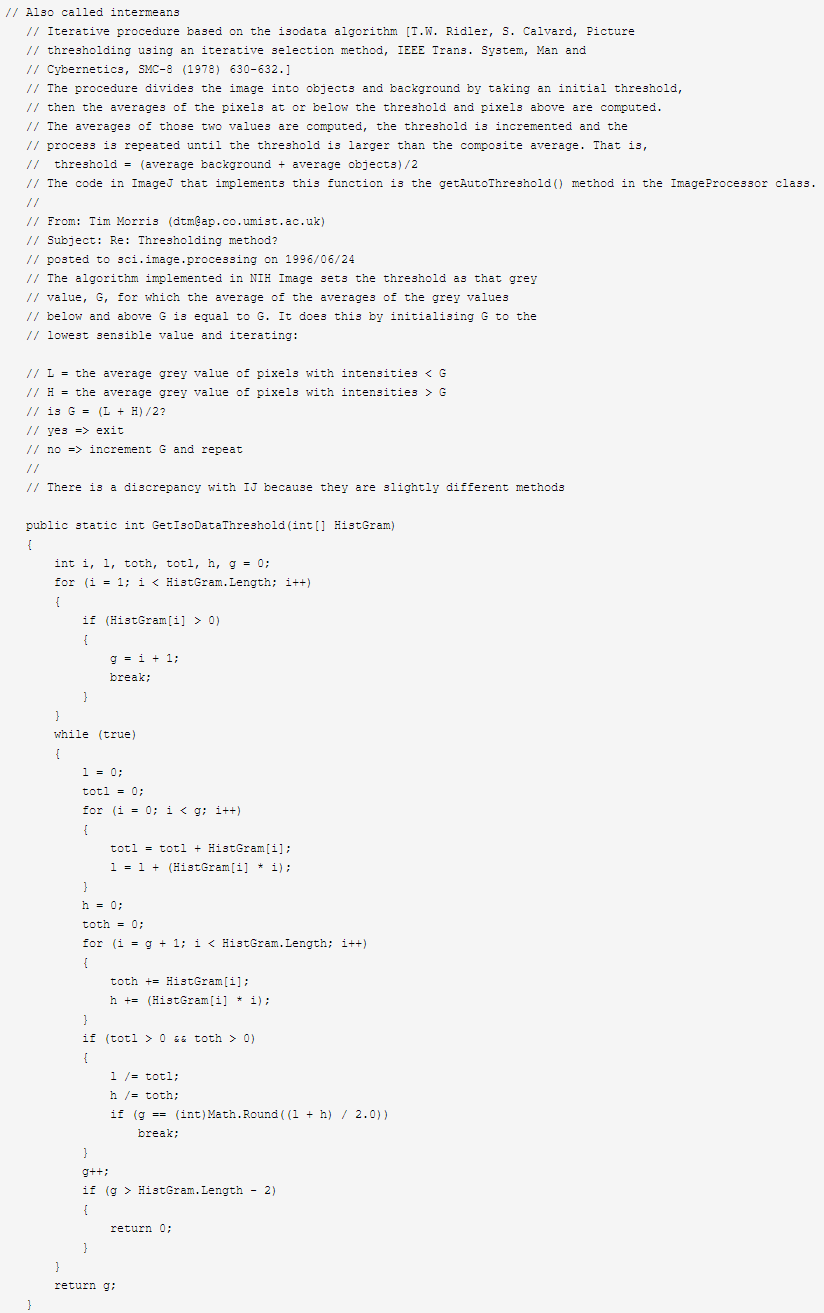

     參考代碼（未做整理)：

 十二、Shanbhag 法

        參考論文：

      Shanbhag, Abhijit G. (1994), "Utilization of information measure as a means of image thresholding", Graph. Models Image Process. (Academic Press, Inc.) 56 (5): 414--419, ISSN 1049-9652, DOI 10.1006/cgip.1994.1037

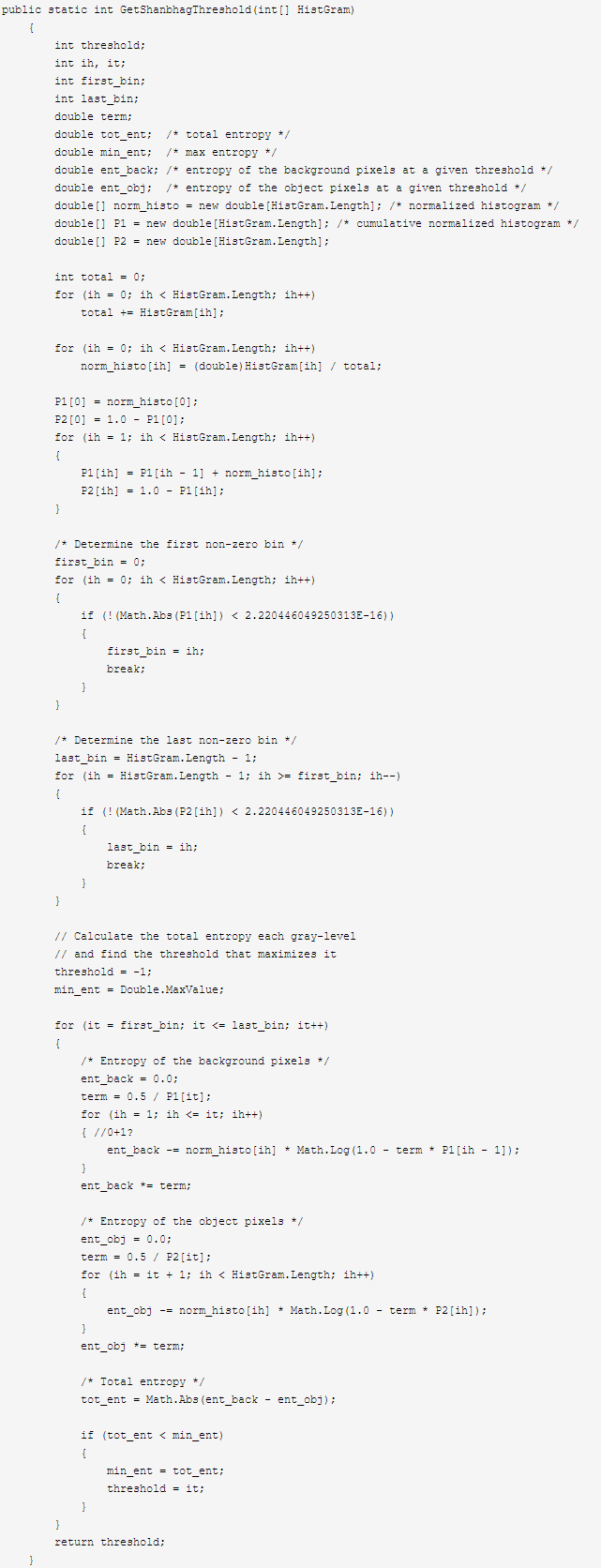

     參考代碼（未整理）：

 十三、Yen法

　　參考論文：

     1) Yen J.C., Chang F.J., and Chang S. (1995) "A New Criterion  for Automatic Multilevel Thresholding" IEEE Trans. on Image  Processing, 4(3): 370-378
     2) Sezgin M. and Sankur B. (2004) "Survey over Image Thresholding Techniques and Quantitative Performance Evaluation" Journal of  Electronic Imaging, 13(1): 146-165

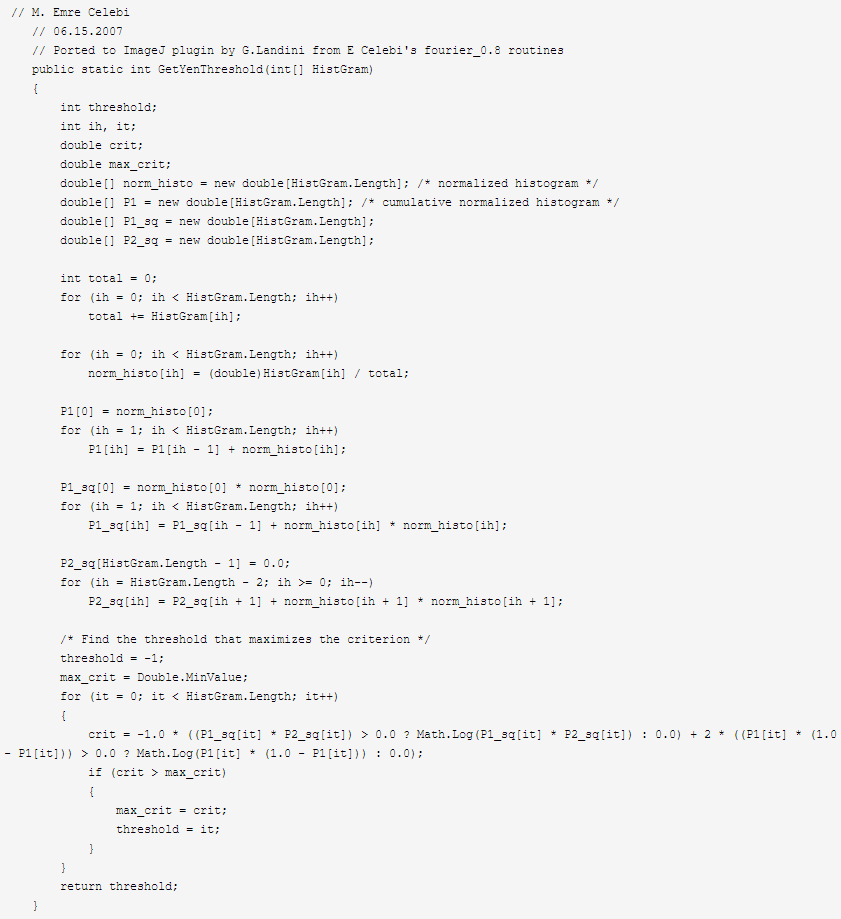

       參考代碼（未整理）：

 一行很多代碼是摘自開源軟件ImageJ的資料，讀者也可以參考：http://fiji.sc/wiki/index.php/Auto_Threshold  這里獲得更多的信息。

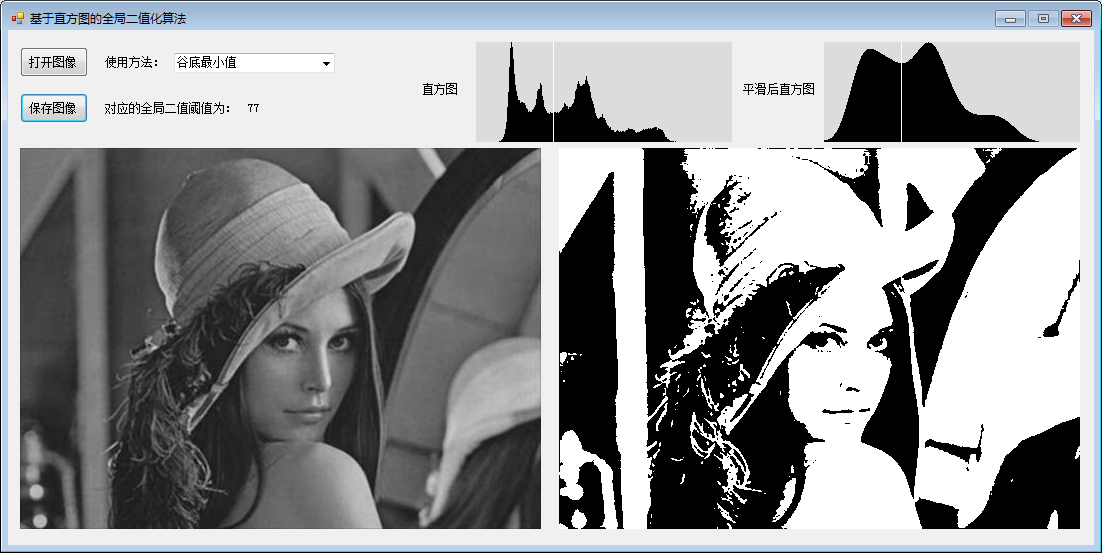

      最后，我對這些算法的做了簡單的UI界面，供有興趣的讀者參考。

      工程代碼下載：http://files.cnblogs.com/Imageshop/HistgramBinaryzation.rar
