激光打標是非接觸加工，可在任何異形表面標刻，工件不會變形也不會產生應力，適用于金屬、塑料、玻璃、陶瓷、木材、皮革等各種材料;能標記條形碼、數字、字符、圖案等;記清晰、永久、美觀，并能有效防偽。激光打標的標記線寬可小于12pm，線的深度可小10pm，可以對毫米級的小型零件進行表面標記激光打標能方便地利用計算機進行圖形和熱跡自動控制，具有標刻速度快、運行成本低、無污染等特點，可顯著提高被標刻產品的檔次。

激光打標的方法

       激光打標的方法可分為點陣式激光打標法、掩模式激光打標法和振鏡式激光打標法三種。

(1)點陣式激光打標法

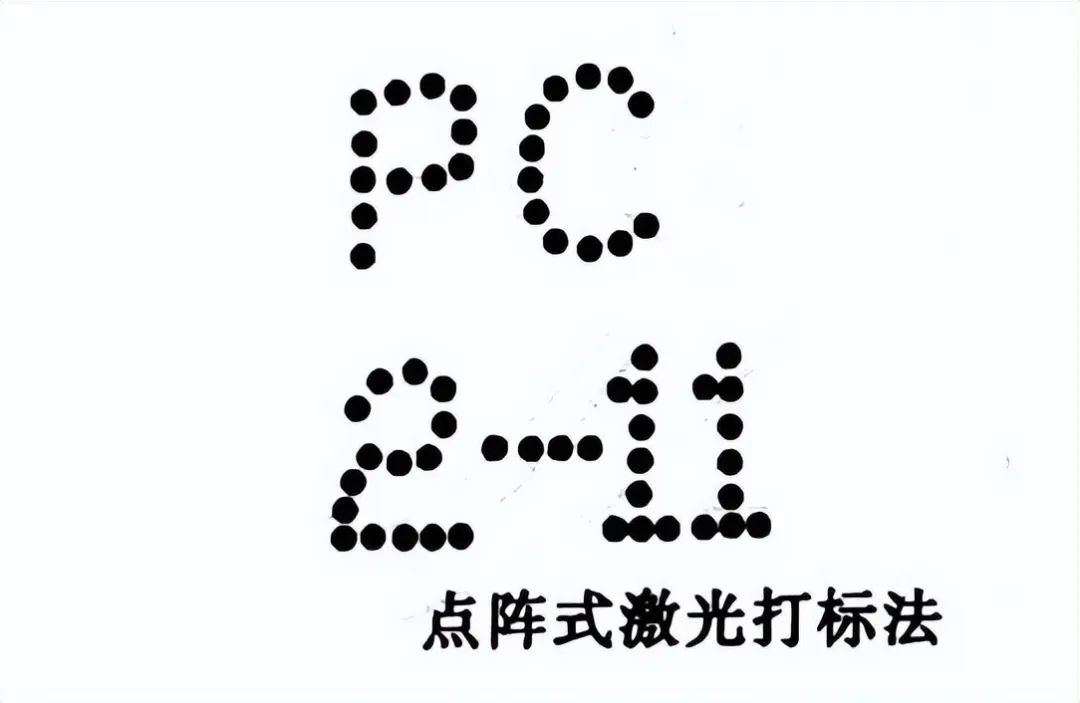

       用一臺或幾臺小型激光器同時發射光脈沖，經反射鏡和聚焦透鏡后使一個或多個激光脈沖在工件表面上燒蝕出形狀均勻而細小的凹坑(凹坑的直徑一般為$15pm)，激光打出標記的字符和圖案都是由多個小圓凹坑點構成。一般豎向的筆畫最多為七個點，橫向筆畫最多為五個點形成7x5陣列，如下圖所示。

(2)掩模式激光打標法

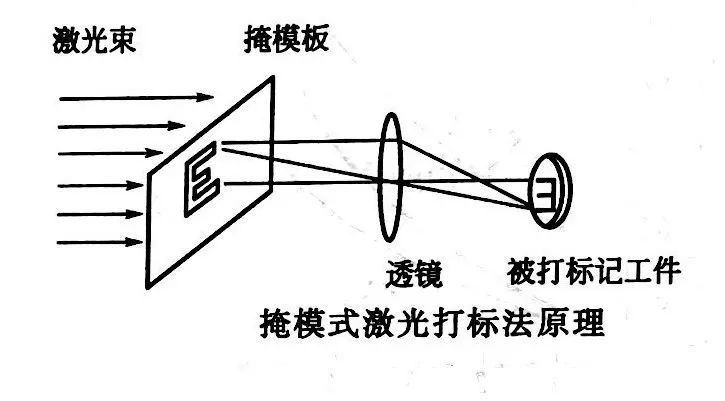

       掩模打標的結構是由TEACO激光器和掩模板組成。掩模板用耐高溫金屬薄板等材料制成，利用鏤空、機械刻制或照相腐蝕等方法在掩模板上挖出字符、條形碼或圖案，激光束經準直后呈平行光，射向掩模板，激光束從掩模板挖空的縫隙處透出形成字符條形碼或圖案的形狀，經會聚透鏡后，在工件表面反映出按要求比例縮小的圖形，并燒蝕成標記。如下圖所示為掩模式激光打標法原理。

(3)振鏡式激光打標法

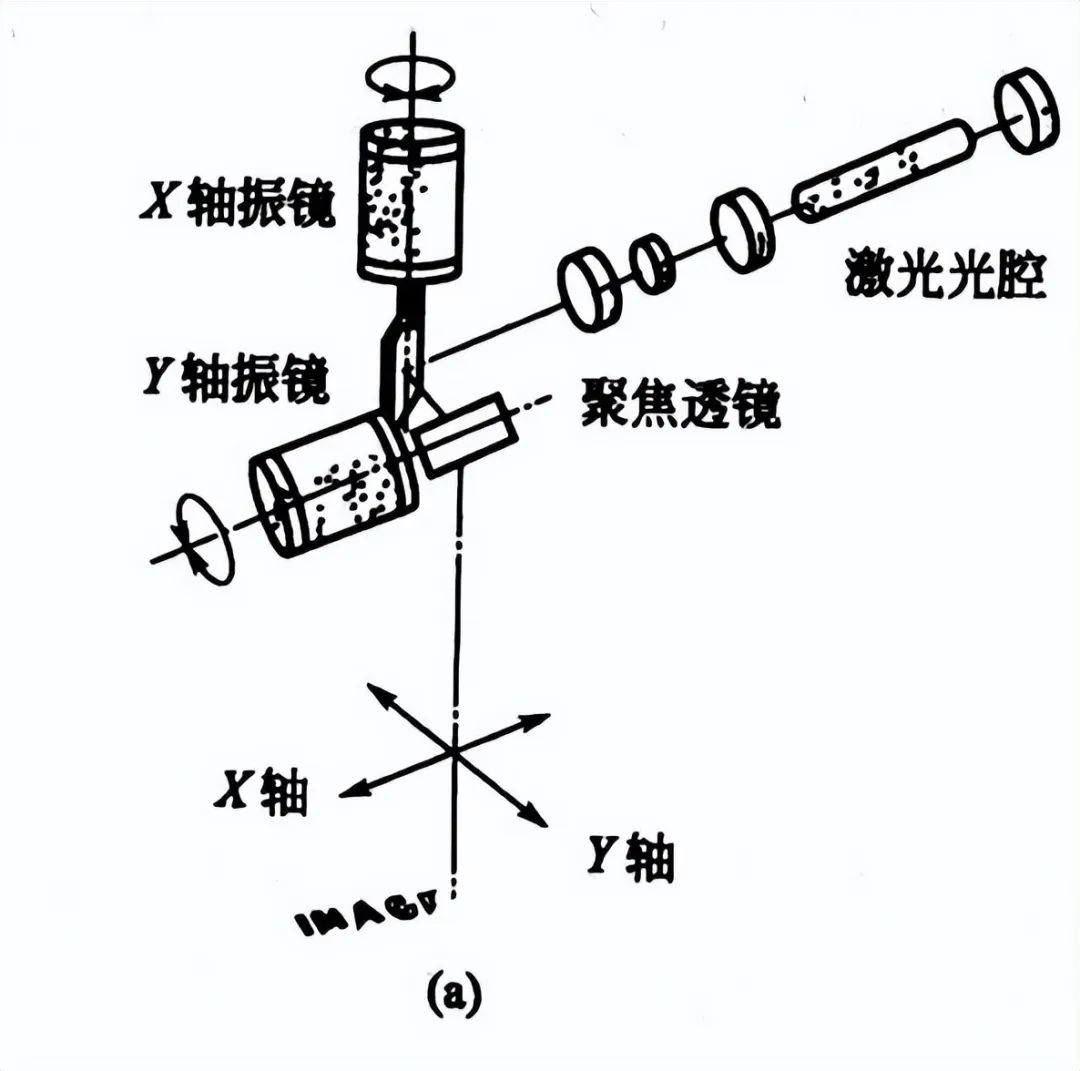

       振鏡式激光打標的結構主要由調QYAG激光器、高速振鏡系統、計算機控制系統等部分組成。利用計算機系統控制振鏡系統沿XY軸掃描在某個確定的面上標刻出數字、文字圖形等。圖4-61所示為振鏡式激光打標法原理。聚焦形式有兩種:一種是先聚焦再經振鏡系統照射到工件上，如圖所示;

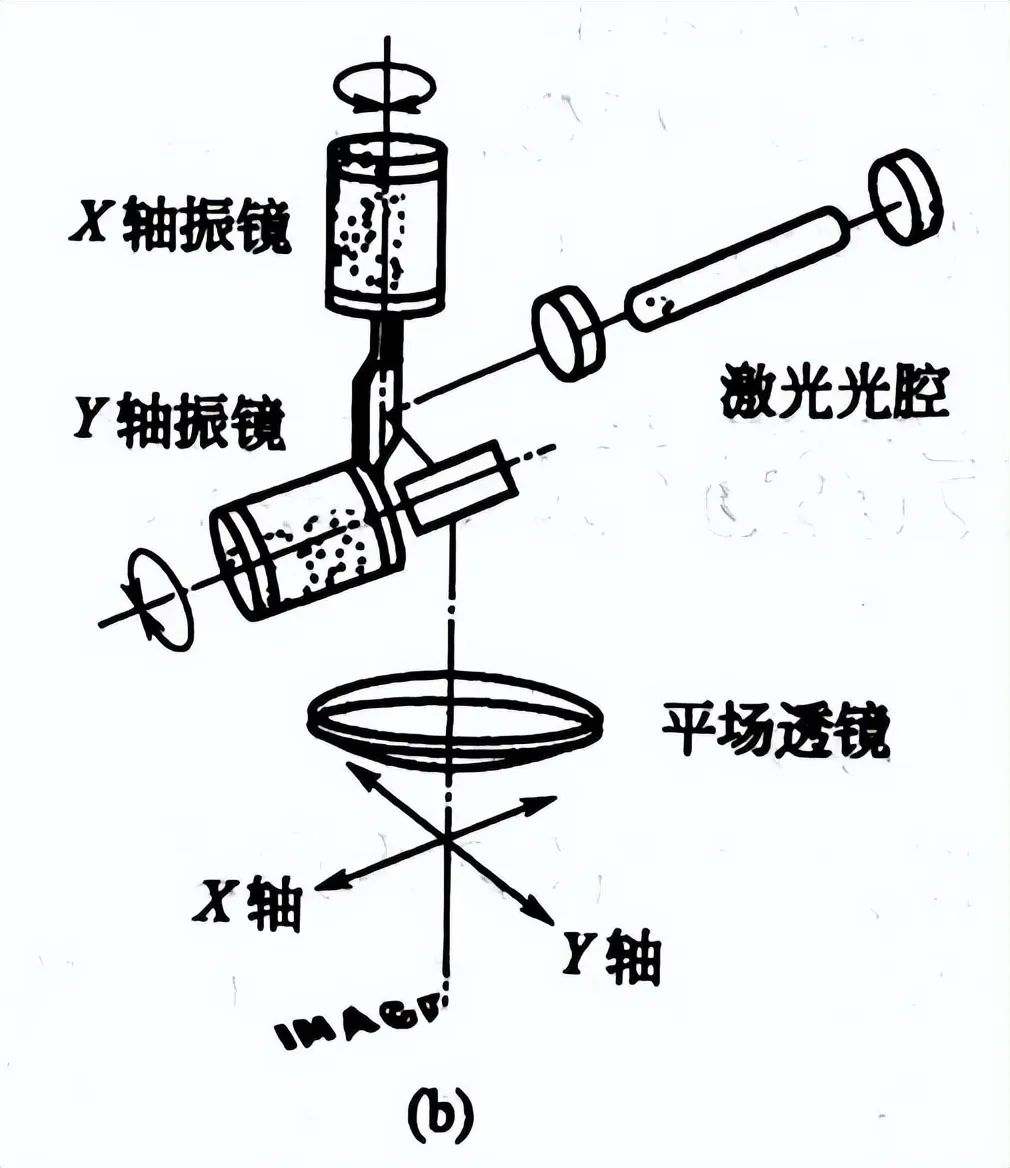

       另一種是光束先經過振鏡系統然后經聚焦鏡再打到工件上，如下圖所示。這種方法可在50mmx50mm或100mmx100mm的面積上進行標記，標記的面積可隨意調整，可標記出各種復雜字符、圖案以及圖像。
