液晶顯示器（Liquid Crystal Display, LCD）是平板顯示技術（Flat Panel Display, FPD） 的一種，基于液晶材料特殊的理化與光電特性，是目前平板顯示技術中發展最成熟、應用 最廣泛的顯示器件，主要應用于電視、顯示器、筆記本電腦、平板電腦、智能手機等領域。

      目前市場上所謂的 LCD主要指的是主動矩陣式的薄膜晶體管液晶顯示器（Thin Film Transistor LCD, TFT-LCD），包括了薄膜晶體管（TFT）和液晶顯示（LCD）兩項技術， 即由薄膜晶體管控制的液晶顯示。

TFT-LCD：三明治一樣的構造

       液晶顯示屏的構造就如同三明治一樣，將液晶夾雜在兩片玻璃基板之間，這兩片玻璃基板，就是TFT Array玻璃和彩色的濾光片。在TFT Array玻璃上有無數的畫素排列，而彩色的濾光片則是畫面顏色的重要來源，液晶便夾雜在TFT Array以及彩色的濾光片之間。

       當電壓在TFT(晶體管)的時候，液晶轉向，光線便穿過了液晶在面板上面產生了一個畫素，而此光源則是由背光模塊所負責提供的。此時，彩色的濾光片給予了每一個畫素特定的一個顏色。結合了每一個不同顏色的畫素最后所呈現出的就是面板前端的影像了。

       TFT-LCD必須是在精密的無塵室之內，經過300道以上的制程而生產出來的。無塵室的最高潔凈度等級可以達到「10 」（即：在無塵室的環境之內，每立方尺最多只有10顆粉塵）。

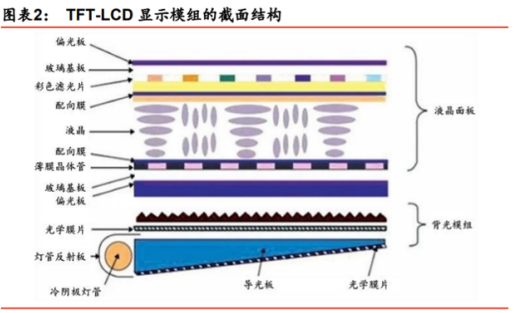

TFT-LCD構造圖

TFT-LCD主要的三段制程

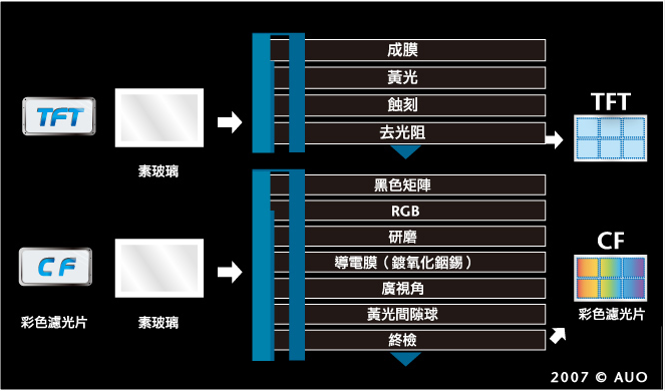

     前段Array

       前段部分的Array 制程和半導體制程相似，但是不同的是將薄膜電晶體制作在玻璃之上，而不是矽晶圓上面。

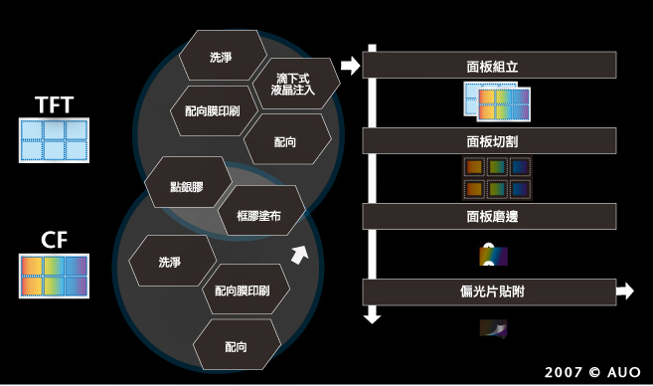

中段Cell

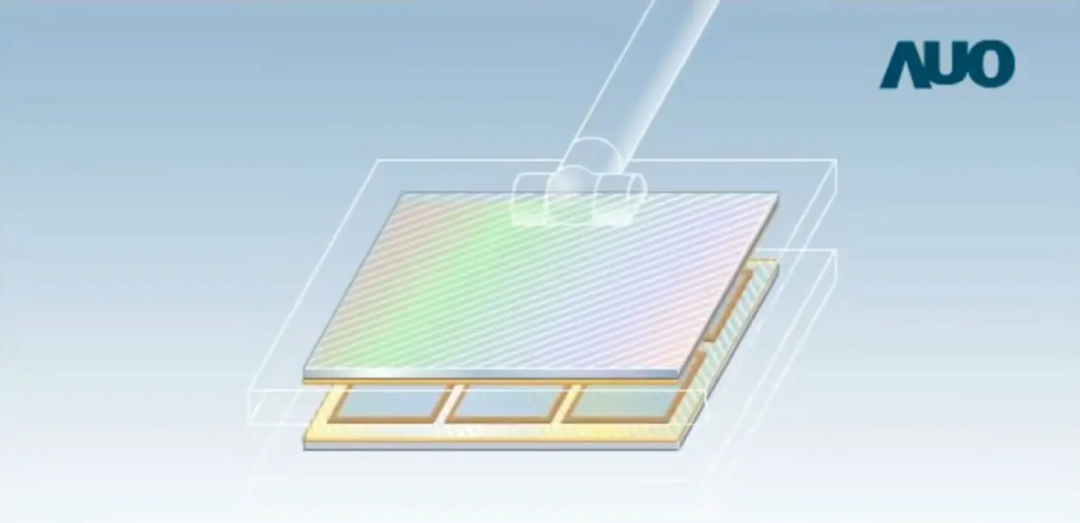

       中段的Cell ，是以前段的TFT Array玻璃作為基板，和彩色的濾光片玻璃基板相結合，并且在兩片玻璃基板之間滴上液晶之后再貼合，再將大片的玻璃切割成為面板。

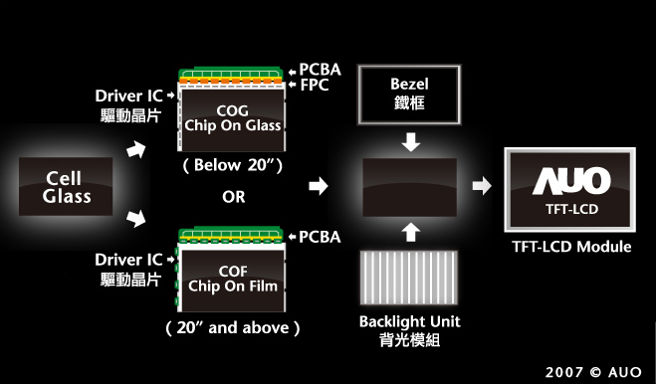

 后段Module Assembly (模組組裝)

       后段模組的組裝制程則是將Cell制程之后的玻璃和其他的如電路、外框、背光板等等多種零組件組裝生產的作業。
