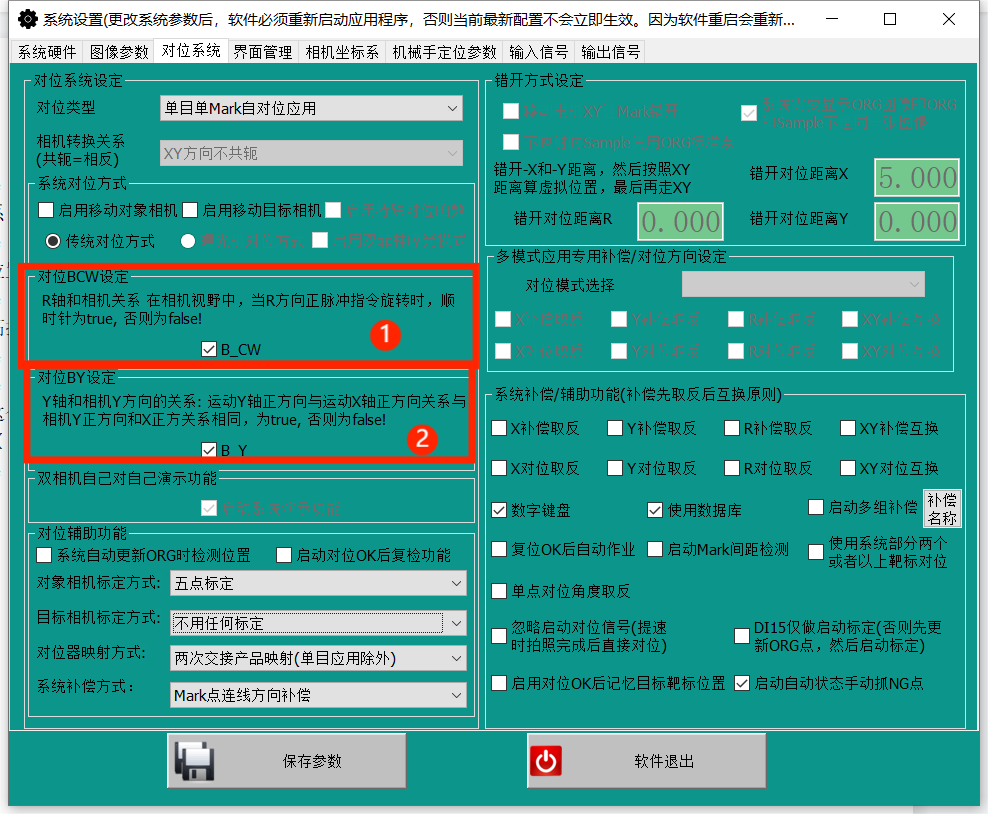

一、確認一下齒輪軟件中設置的BCW和機械是否一致

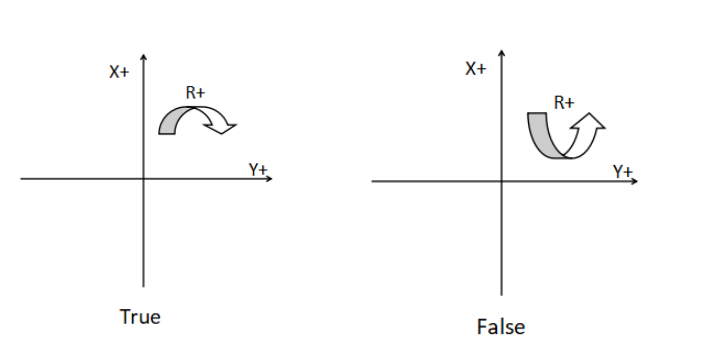

圖中①”B_CW”：當Y軸正方向在X軸正方形的順時針（角度R正方向）位置是B_CW為true，否則為false，如下圖

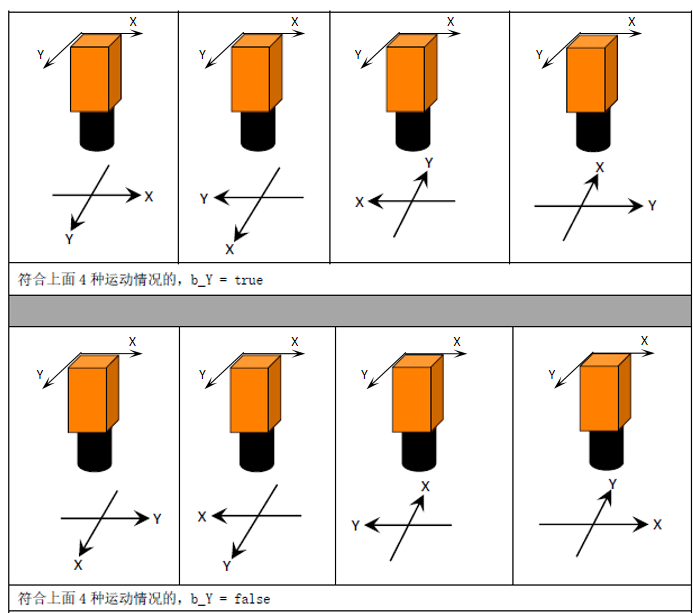

圖中②”B_Y”：運動Y軸正方向和運動X軸正方向的關系與相機Y正方向和相機X正方向的關系一樣為true，否則為false，如下圖

二、大視野四姿態做基準點

在調試處理中把模板出現按照上面那個方式學習一下模板，然后需要走四個姿態（0°、90°、-90°、180°）去做基準點，如圖一（視覺圖像）和圖二（PLC面板）

圖一

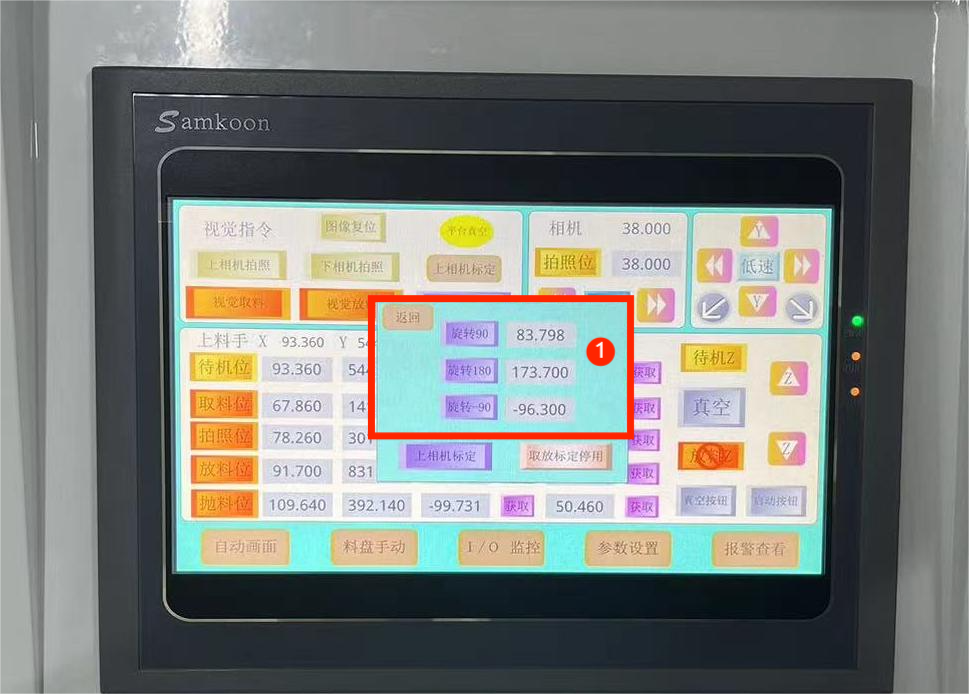

 圖二

點擊圖一中①打開運行參數，然后點擊圖一中②高級參數設置，打開后顯示出，找到圖一中③，在學習模板的第一個位置設置“記錄標定XY陣列姿態”，然后點擊圖二中“旋轉90”讓吸嘴取產品轉正90°，再點擊“記錄選擇+90度陣列姿態”，讓吸嘴在90°姿態下去吸產品點擊圖二中“旋轉180”，到位置后點擊“記錄180度陣列姿態”，然后讓吸嘴取產品圖二中“旋轉-90”，然后點擊“記錄-90度陣列姿態”這就做完了大視野的基準點

注意：這個角度是基于當前取料位角度去計算角度的，列如：當前角度7.002，旋轉正90度就是97.002

     過程中不可移動產品，若移動必須重新做

三、精定位模板基準點

在調試處理中學習一下模板，如圖中①可以選擇精定位的左相機和右相機，然后在②中學習模板記錄基準點后退出

在高級設置中找到圖中①的位置選擇第一個0~1通道ORG點，原因是：第一個是上面那張圖中①的點位，做模板時更新基準點會跟著一起更新；第二個視野中心是不管怎么更新基準點，他的基準點都是在視野的中心位置；第三個是上圖中精定位模板的后面兩個，沒用到。

四、機械手抓取做模板精度

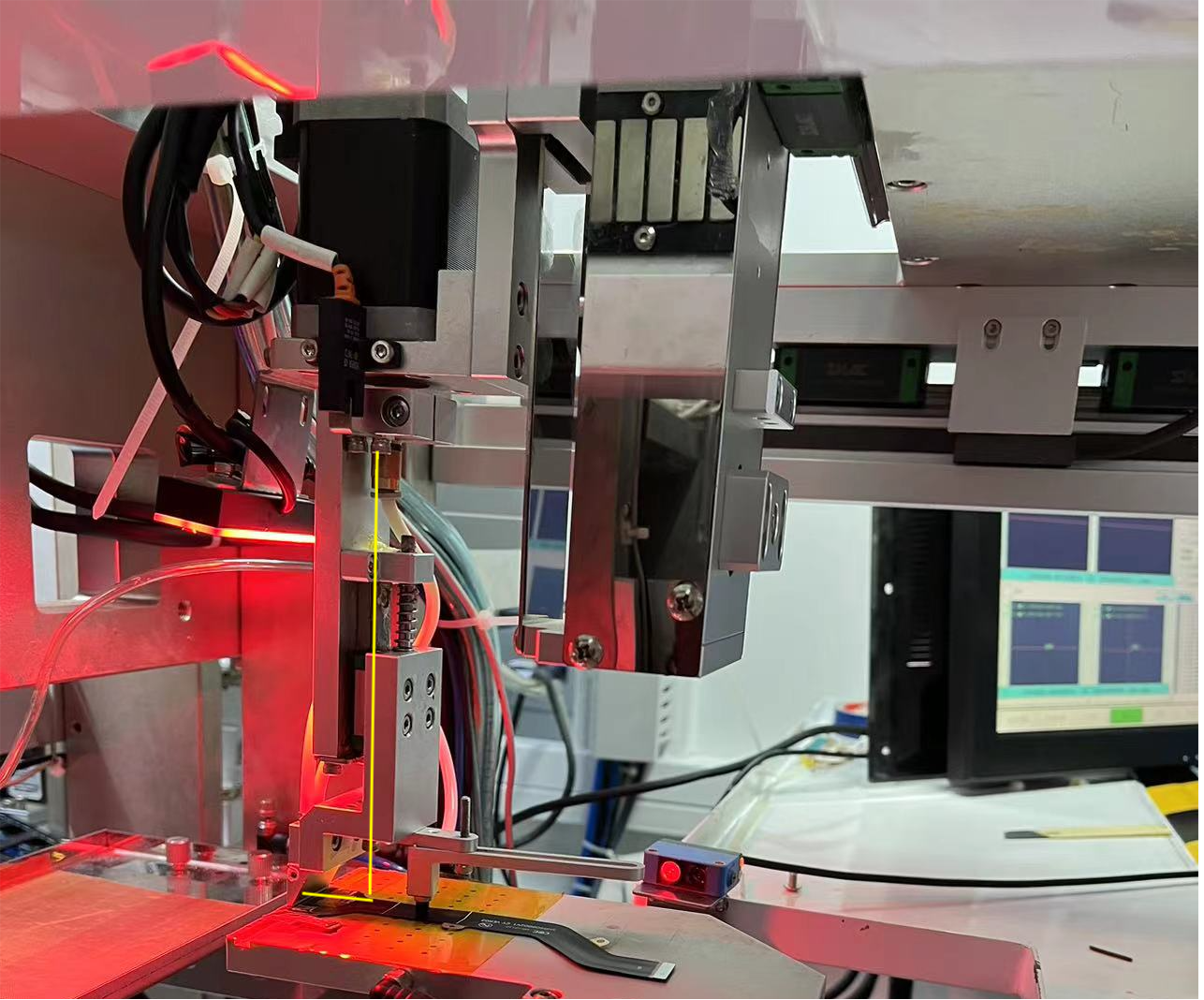

模板抓取，因?yàn)槲旌碗姍C(jī)中心之間有距離如下圖（黃色線顯示）

因?yàn)槲烊‘a(chǎn)品是吸產品的前端如下圖①（黑色框）；所以圖像抓取中心需要在電機的正下方如下圖②（紅色框）

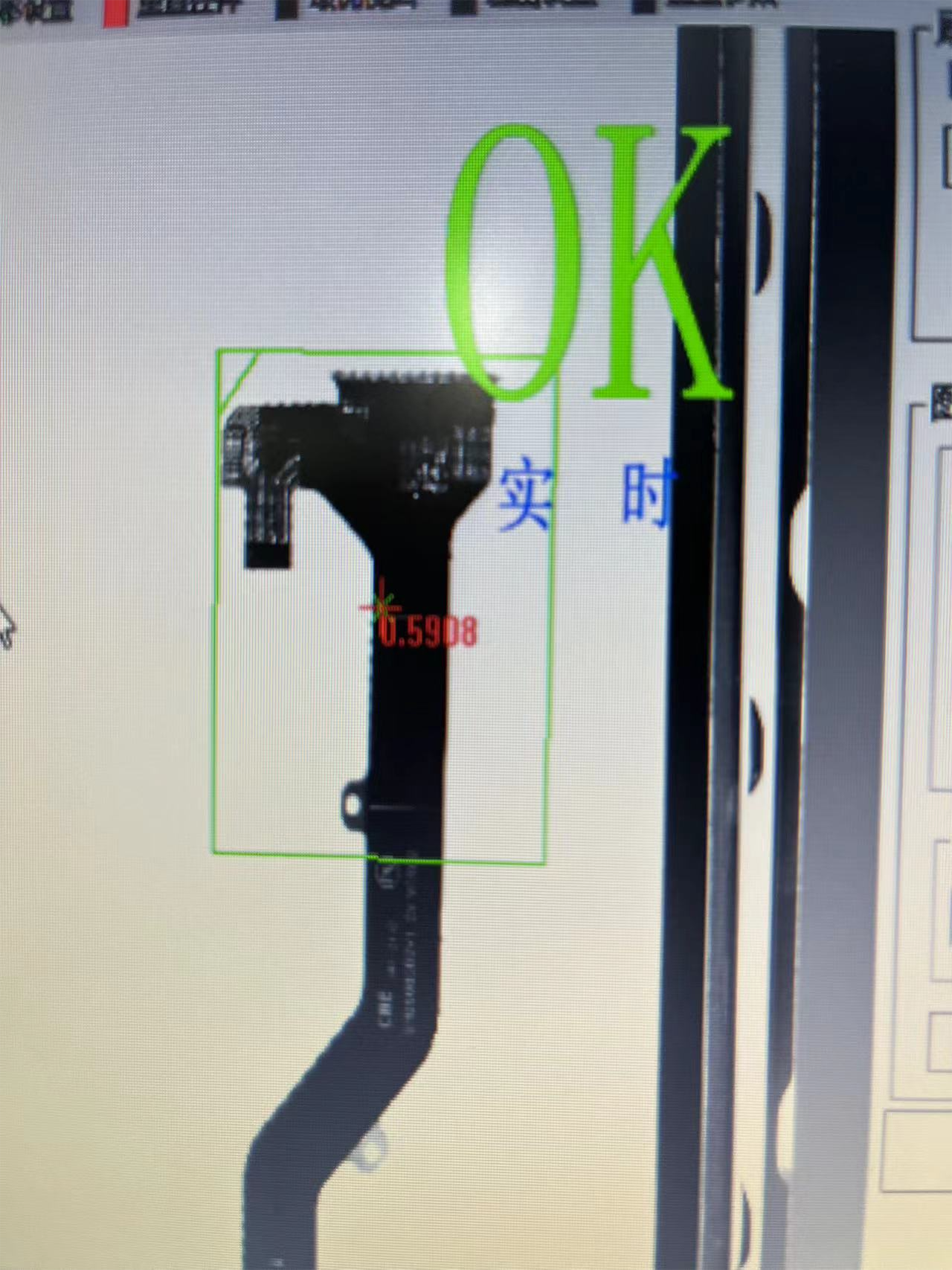

視覺圖像抓取圖范圍如下圖(綠色框)

目的是為了提高精度,確保ORG基準點能在電機中心距離近一點

五、產品的模板參數盡量不要調什么模糊識別度等參數，影響精度的參數

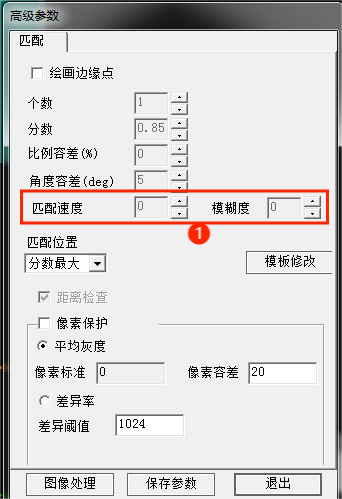

在模板中高級設置里面，不要調下圖中紅色框內的值，會影響精度

六、測試精度的時候可以先不帶角度放再視野中不同位置，通過下相機觀察抓取精度，如果這個時候精度不穩定，說明系統的宮格標定有問題。重新標定，確保標定過程中產品不能人為的移動【目前的標定方式是取放標定】

七、角度測試，如果是大角度時存在偏位，建議增加角度標定范圍

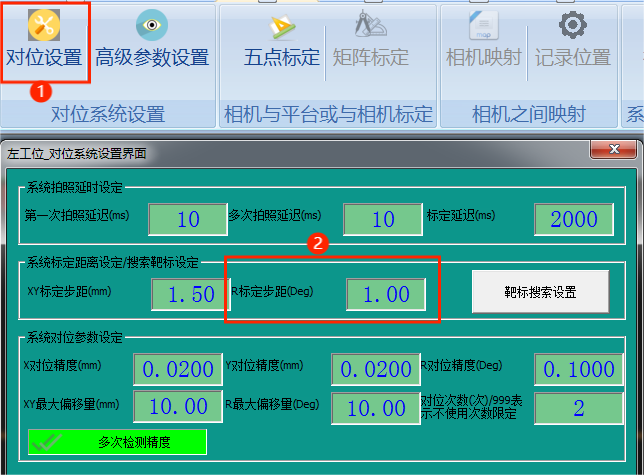

找到①“對位設置”，點擊進去后，找到②就可修改標定角度的步距
