摘要

       TAB(載帶自動焊)代表一種新的集成電路封裝概念,它具有封裝體積小、價格低、密度高等優點。但是要實現這項技術必須首先解決一些工藝問題。本文將對如何實現TAB封裝作一簡單的工藝介紹。

1 引言

       TAB(TapeAutomated Bonding)是近年發展起來的一項新的封裝技術,它的工藝主要是將集成電路芯片上的焊點(預先形成凸點)同載帶上的焊點通過引線壓焊機自動地鍵合在一起,然后對芯片進行密封保護。載帶既作為芯片的支承體,又作為芯片同周圍電路的連接引線。該技術目前正逐步應用于大規模、多引線的集成電路的封裝上。TAB的應用使系統電路板上的線條和間距進一步縮小,從而縮小了整機的體積。目前所應用的TAB的引線數最高已超過300線,而國外在試驗室應用中發現,TAB可容許的引線水平在1000線左右,因此,TAB將是未來大規模集成電路封裝和系統集成的最有竟爭力的方法之一。

       TAB技術主要包括:載帶制造技術,凸點形成技術,引線壓焊技術和密封技術。

2 TAB基本工藝

2.1 載帶制造技術

       TAB載帶有多種型式,按層數和構成來分有單層全金屬、雙層(聚酞亞胺和銅)、三層(聚酞亞胺、粘附層和銅)和雙金屬層載帶。

       單層全金屬載帶雖然具有材料成本低、制造工藝簡單、耐熱性能好等特點,但在內引線壓焊完后不能測試芯片性能;雙層和三層載帶可以制作高密度圖形,內引線壓焊完后能夠測試芯片性能,適合批量生產;雙金屬層載帶可改善信號特性,適用于高頻器件。載帶可生產成一個長帶,象電影膠片似的,可以繞卷在一起,便于自動化生產。

       載帶的制作一般采用光刻銅箔的方法。銅箔厚度的選擇視圖形的精細程度和所需要的引線強度來定。載帶的制作需要相當復雜和比較昂貴的設備,但是隨著TAB應用的不斷增加和標準的不斷完善,有許多公司專門為集成電路封裝廠家生產標準的載帶。

       載帶的焊接區一般要求有良好的鍍金或鍍錫層,其厚度在1μm左右。

       在芯片設計時要注意芯片焊點同載帶引線之間匹配,一般載帶引線寬度為50μm,相鄰引線中心線的間距為100μm。

2.2 凸點形成技術

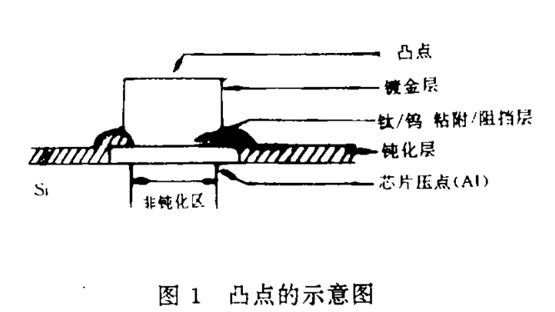

       凸點是在芯片壓焊區上增加一層較厚的金屬作為壓焊面。凸點的設計原則一般是,鈍化孔小于芯片壓焊區金屬,而凸點的尺寸應大于鈍化孔但小于芯片壓焊區金屬的面積(如圖1)。

       這一規則有兩個優點:第一,壓焊區的金屬全部被凸點金屬所覆蓋,因此不易被腐蝕;第二,在壓焊過程中可避免對壓焊區周圍產生損害。

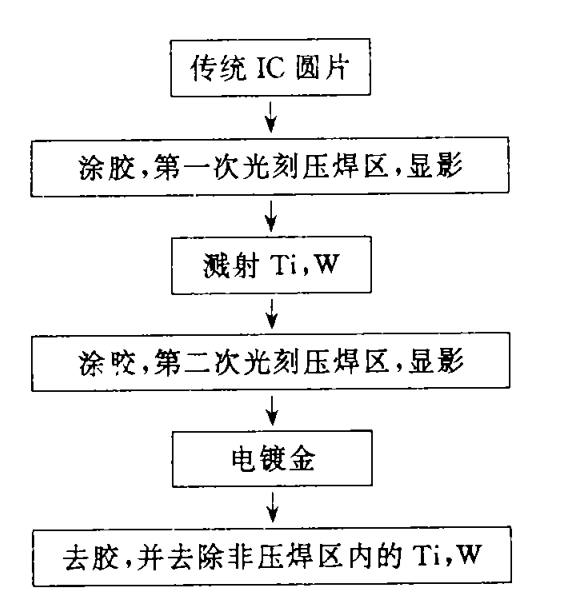

       凸點比較典型的結構包括:粘附層,阻擋層和壓焊金屬層,一般采用欽/鎢/金結構(如圖1)。制作凸點的工藝流程如下:

       涂膠、光刻、顯影、去膠、濺射等同傳統的集成電路制造工藝是相同的,集成電路制造廠家都具備這些工藝。制作凸點的關鍵技術是電鍍金。

       首先在前部加工完了的已鈍化的圓片上涂膠,光刻出壓焊區,顯影后清洗干凈并烘干,然后濺射欽和鎢,作為粘附/阻擋層,同時作為鍍金階段的一個電極。欽/鎢厚度一般為1~2μm,同第一次光刻一樣刻出壓焊區,顯影后清洗并烘干,然后進行電鍍金,根據鍍槽的大小每次可以同時電鍍多個圓片。

       鍍金工藝要在很好的控制條件下完成,以形成最小的接觸電阻和獲得一致高度的凸點,鍍金凸點的高度一般在20~30μm。群焊情況下對凸點的一致性誤差要求較高,而單點焊相對低些。一般情況下要求,在同一芯片上的凸點高度誤差在士1%左右;在同一圓片上凸點高度的誤差為士5%,在同一鍍槽內圓片上凸點高度的誤差為士10%。凸點的粘附強度在剝離測試下應大于0.49N。

       凸點的形狀有兩種:一種為蘑菇狀凸點,另一種為柱狀凸點。如果第二次光刻的膠層較薄,則凸點在沿高度方向生長的同時,也向四周生長,因此形成蘑菇狀凸點,而在光刻膠較厚的情況下,由于光刻膠阻止凸點向四周生長而形成柱狀凸點。

       凸點形成后,為了降低硬度和提高可焊性有時進行熱處理,但也可以不做。

2.3 引線壓焊技術

       引線壓焊分為內引線壓焊和外引線壓焊,外引線壓焊一般要在密封、測試后進行。內引線壓焊是將載帶的內焊點同芯片上的凸點鍵合在一起的工藝過程?？梢詫⒁粋€芯片上的所有點一次鍵合完—多點焊或群焊,也可以每次鍵合一點—單點焊。

        對于內引線壓焊,由于載帶鍍層金屬材料的不同而存在著金/金,金/錫兩種不同的金屬化結構。因此內引線的壓焊可以采用再流焊或熱壓焊兩種不同的方法。使用那種方法取決于不同的金屬化系統結構。再流焊要求組成系統的金屬中的一種能夠熔化,并與其配合的金屬形成合金,金/錫結構符合這些要求,因此宜采用再流焊。熱壓焊依靠的是塑性形變和材料在不熔化的狀態下相互擴散而達到牢固結合,金/金結構適合于熱壓焊。由于我們目前多采用金/金結構,因此采用熱壓焊的方法多些。鍍金載帶的金凸點的多點焊的典型條件是:加熱器溫度(壓焊頭)450~500℃,工作臺溫度200℃左右,每根引線的壓力為0.78~0.98N,壓焊時間0.3~0.8s。單點焊需要另一個可變量—超聲波能量,由于使用超聲,將更有助于焊點的形成。雖然多點焊效率高,操作簡單,但是每一類芯片尺寸都需要不同的加熱器(壓焊頭),轉產慢,投資大。單點焊雖然較慢,特別是在引線數較多的情況下,更是如此。但是,單點焊比較容易建立,可以兼顧各種不同壓力的焊接,工具變化小,轉產快,投資小,傳統的超聲壓焊儀通過簡單的改造,即可作為單點焊內引線焊接機用。就目前趨勢來看,為了加快運轉周期,增加材料和設備的利用率,單點引線壓焊儀的使用將更普遍。另外,為了保證壓焊順利進行,還需要有配套的芯片承載、傳送固定裝置和載帶傳送裝置。

       外引線的壓焊同內引線壓焊一樣也有再流、熱壓、超聲熱壓三種焊接方法,也分為多點壓焊和單點壓焊。

2.4 密封技術

       在內引線壓焊完成后,要進行芯片密封,芯片密封主要是起保護和抗潮作用。密封采用液體密封料涂于芯片的有源電路面上,然后進行固化。密封材料常用的有環氧樹脂、硅膠、聚酞亞胺,選用哪種材料要根據電路的使用條件和工藝要求而定,一般應考慮的因素有:抗溶解能力,固化程序,配制方法,機械性能,熱膨脹系數,離子污染水平以及最終使用環境等。

       環氧樹脂是常用的密封材料,這是由于它具有較好的可操作性,熱膨脹系數同硅相比相差不太大,并且價格低廉,固化程序簡單,一般在常溫或不太高的溫度下即可固化。能夠?qū)π酒鸬奖Ｗo作用,運用自動點膠設備可實現自動化生產。

       聚酞亞胺是比較理想的密封材料,其主要性能都優于環氧樹脂膠,但是價格較高。

        密封完的電路要進行測試、老化、篩選,然后才能進行外引線壓焊。

3 結束語

        TAB技術的成功應用,能夠有效縮小整機的體積。TAB技術代表著一種新的半導體器件安裝概念,給系統設計人員和芯片設計人員提供了更大的空間。它的使用不僅能夠使整機體積縮小,還能使芯片的面積縮小。由于TAB技術能鍵合比普通封裝更小的壓點。所以,對減小芯片面積有很大的好處。隨著TAB材料、設備、技術的不斷發展,標準的不斷完善,TAB作為一種受歡迎的封裝方法,應用將更多、更廣泛。
