01

“天降大任”于OCA

       要說這個光學膠膜(OCA)已經伴隨iPhone和Android手機紅了十幾年。

       別看這貨名字中帶個“膠”字，其實和“粘接”功能相比，讓屏幕變得更“漂亮”才是它的主要任務。

       由于折射率與玻璃基本一樣(1.47–1.48)，因此在蓋板玻璃和顯示模組之間貼上這層OCA膠膜就可以顯著減少界面上的反射光線，進而大幅提高亮度和對比度。

光學膠膜（OCA）的工作原理及效果

       正因如此，在手機屏幕還沒被“掰彎”的那些年，可以說OCA膠膜只需要躺在那里什么也不做就足以瞬間拉爆顯示屏的“顏值”了！

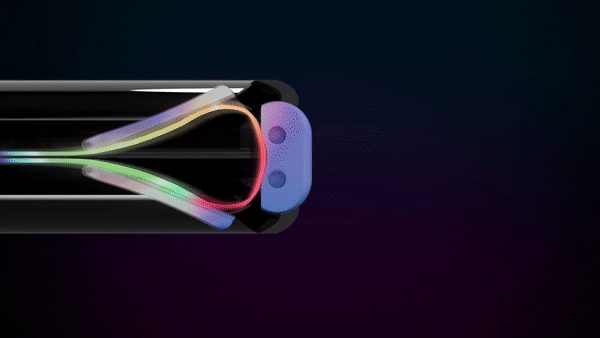

       但是無奈這世界變化快，誰都沒想到手機廠商突然就又需要屏幕“可彎可直”一秒切換。于是OCA膠膜“出工不出力”的舒服日子也隨之結束了！

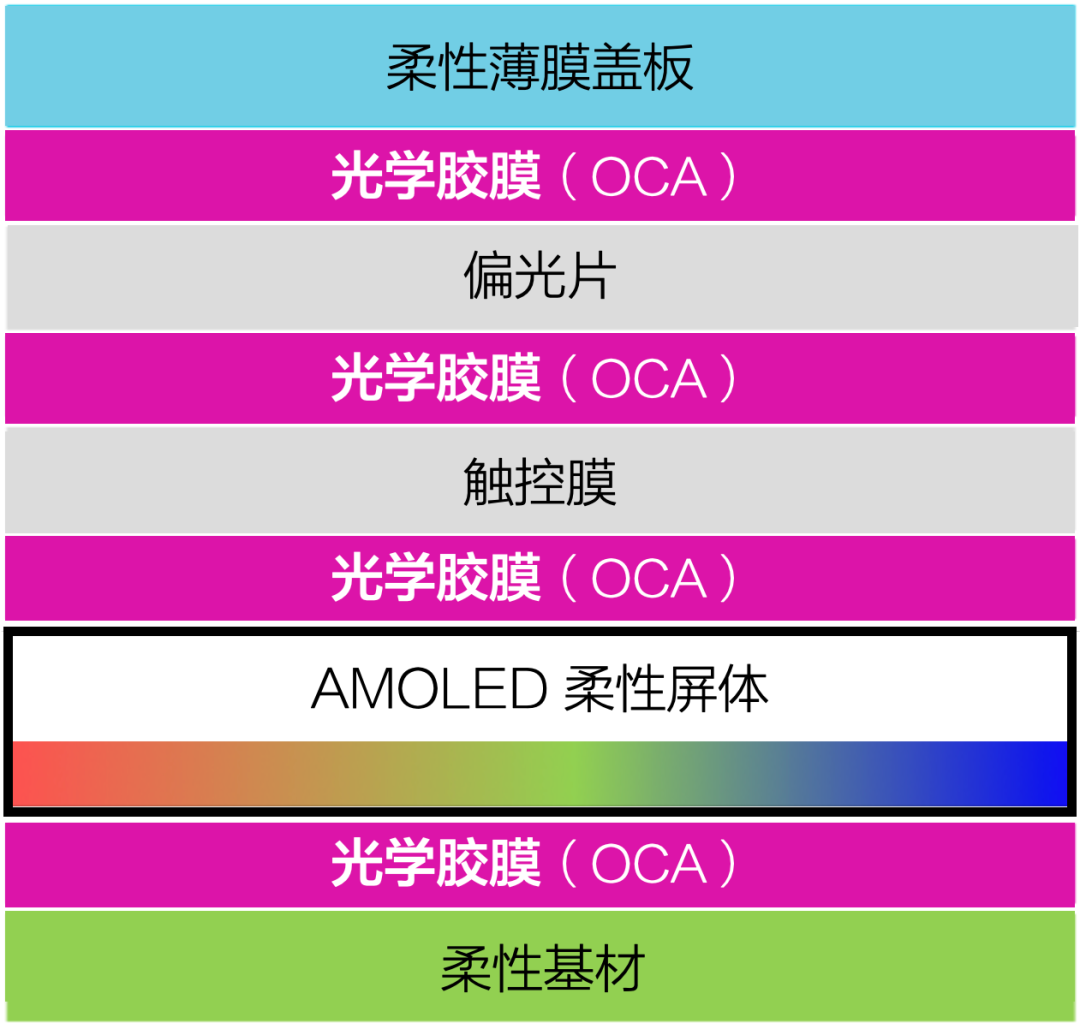

      別看“折疊屏”模組只是一層比紙張還薄的膜，但如果把橫截面放大1000倍，就會發現它其實就是一張由n多層功能膜復合而成的“千層餅”！
       其中的AMOLED膜負責發光，觸控膜負責收集按壓信號，偏光片讓亮度更高，薄膜蓋板負責抵御外界沖擊……而這些功能膜之間一定都有OCA膠膜。

       考慮到折疊屏需要承受一天幾百次的“掰彎掰直”，所以此時的OCA膠膜除了提升屏幕的顯示效果之外，更重要的任務就變成了為各個脆弱的功能層提供機械支撐。無論折疊屏遭遇何種“摧殘”都要保證各層功能膜的結構穩定！

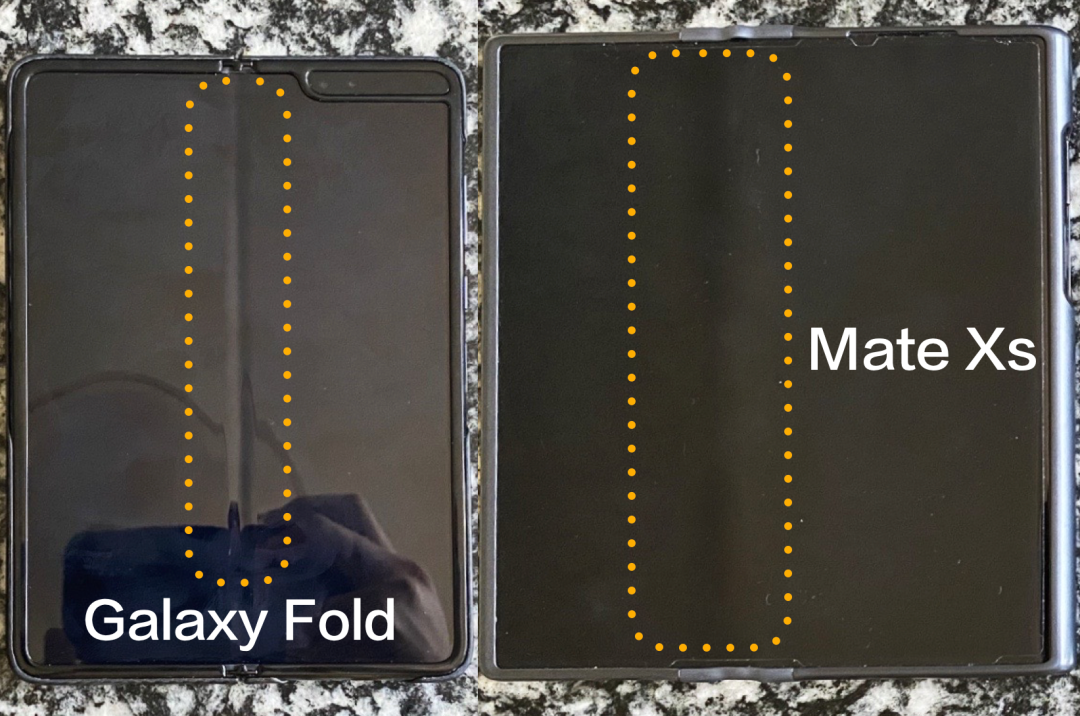

       但是從過去這一年初代折疊屏手機的表現來看，可折疊OCA膠膜出的問題還不少。重災區就是所有折疊屏都擺脫不掉的“折痕”區域。

        究其原因，主要是折疊屏的彎折位置力學表現非常復雜，傳統OCA膠膜已經完全不能勝任！而全新的可折疊OCA膠膜上崗時間又不長，注定會出現很多粘接失敗與應力破壞問題！

02

說到這里就有必要引入材料力學里面的一個概念——“中性層”

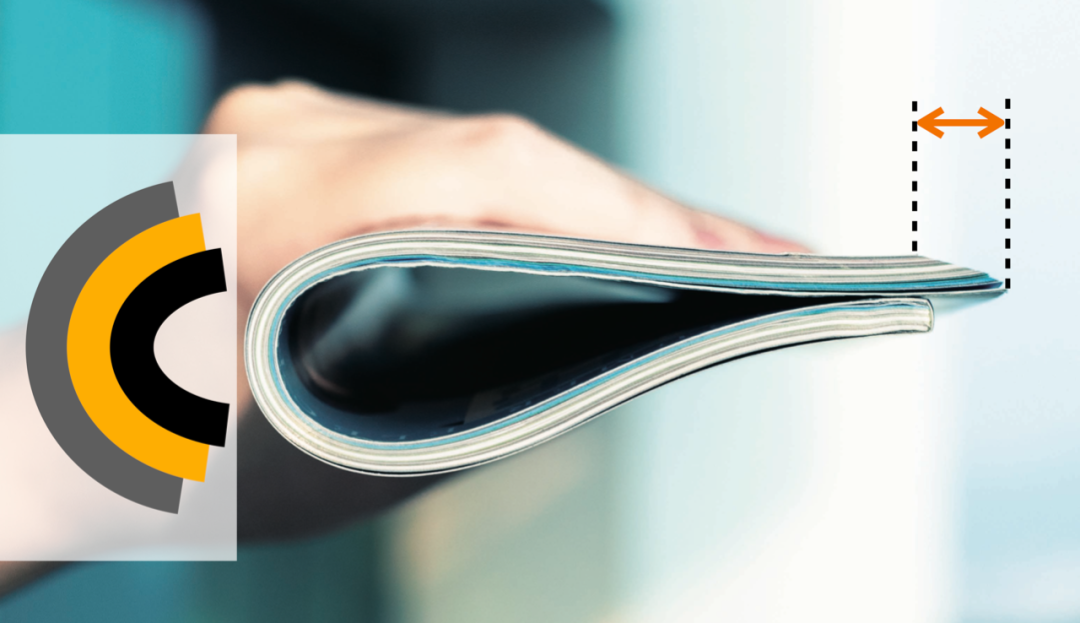

       其實“折疊屏”的力學結構和雜志差不多是一樣的。如果我們把雜志彎折，在外力的擠壓下每一頁紙都會出現位移。其中越靠近內側的紙張位移越多。

       這個現象告訴我們，外力在彎折位置會分解成兩個方向截然相反的作用力——

       · 在彎折部位的外側分解為指向兩側的“拉伸應力”，這一區域就叫“拉應力層”；

       ·在彎折部位的內側分解為指向中間位置的“擠壓應力”，這個區域被稱為“壓應力層”。

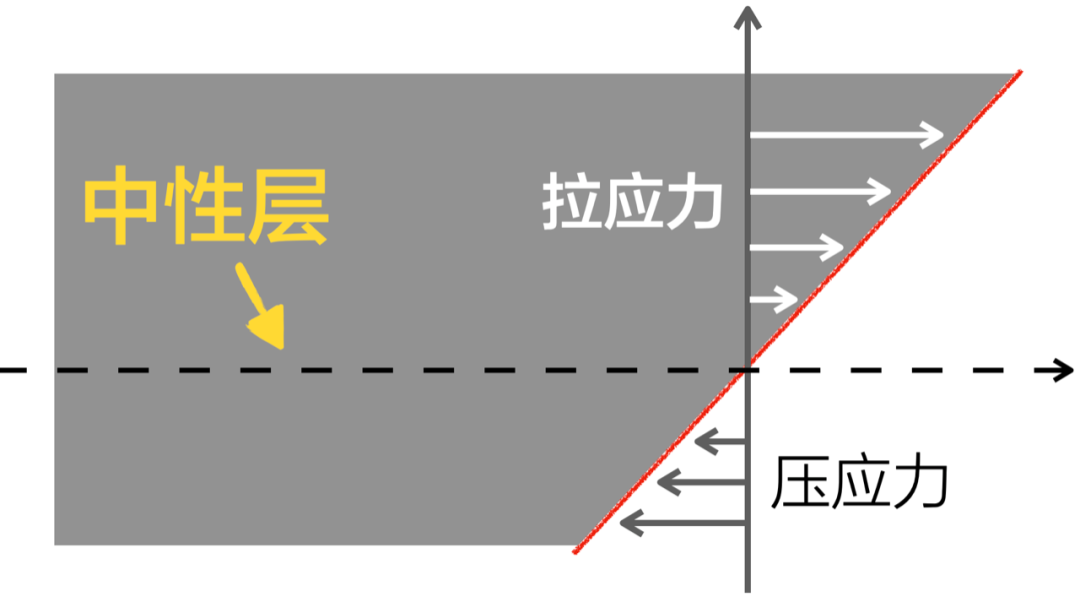

       當“折疊屏”的各功能膜都被OCA膠膜粘牢成為一個整體，那么在中間某一層區域，“擠壓應力”和“拉伸應力”會互相抵消。這一帶就被稱為“中性層”！

       “中性層”是一個安全區域，基本可以認為沒有應力作用在這里，因此出現故障的幾率也大大降低！

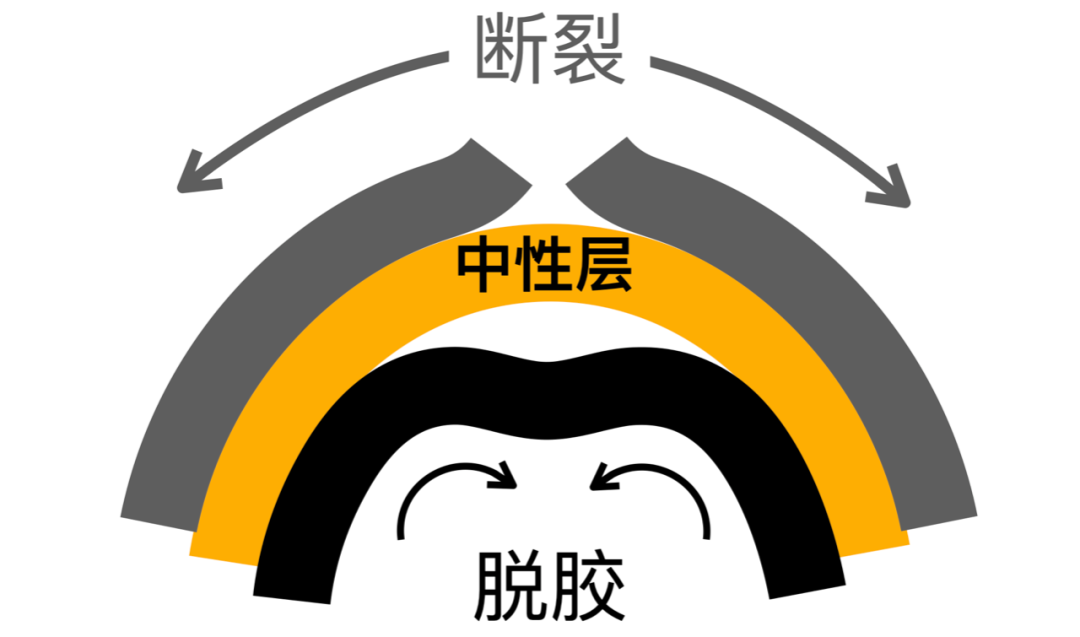

       但是“中性層”之外的那些功能膜就比較難搞了，如果OCA膠膜粘的太結實，處于“拉應力層”的功能膜就容易因?yàn)槔鞈?yīng)力沒辦法釋放發生斷裂；但是如果OCA膠膜粘接力偏弱，處于“壓應力層”的膜則會在擠壓應力作用下脫膠分層。

       作為OCA膠膜來說，想要同時滿足這兩個完全相反的訴求簡直就是mission impossible！也難怪折疊屏手機的折痕位置這么容易出問題！

03

折疊屏容易壞，OCA當自強

       要說這個思路還真是頗具道家“順勢而為”的智慧！

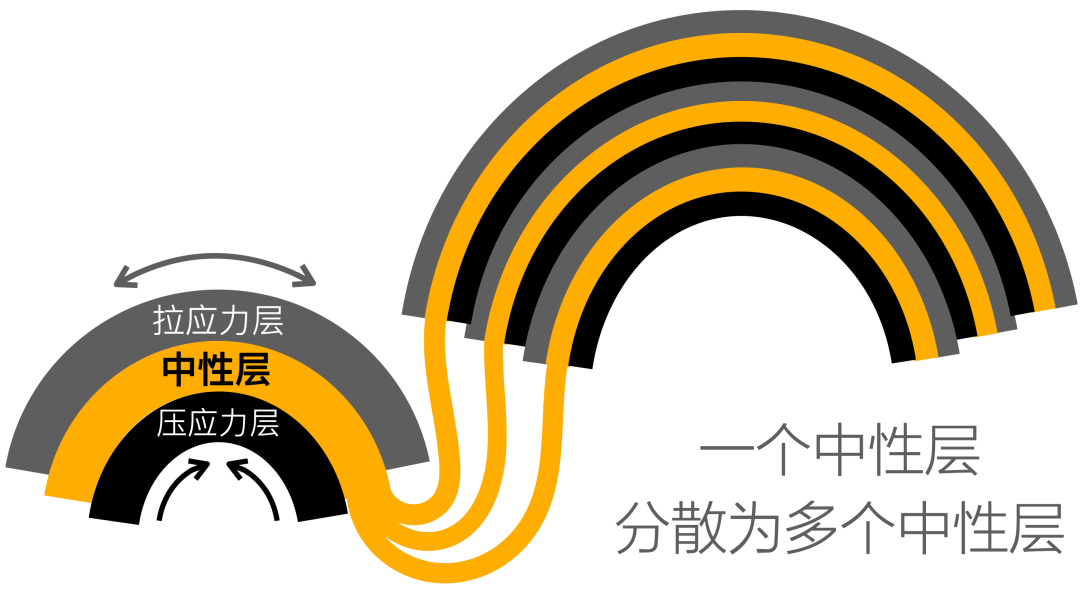

       因?yàn)槿绻颜郫B屏整體的“中性層”分散到每個功能膜上，也就意味著各層的功能膜就都處在了“安全區域”。
       原本不可調和的矛盾被順勢化解于無形，再也沒有你被擠壓應力摧殘，而我卻在被拉伸應力撕裂的問題！

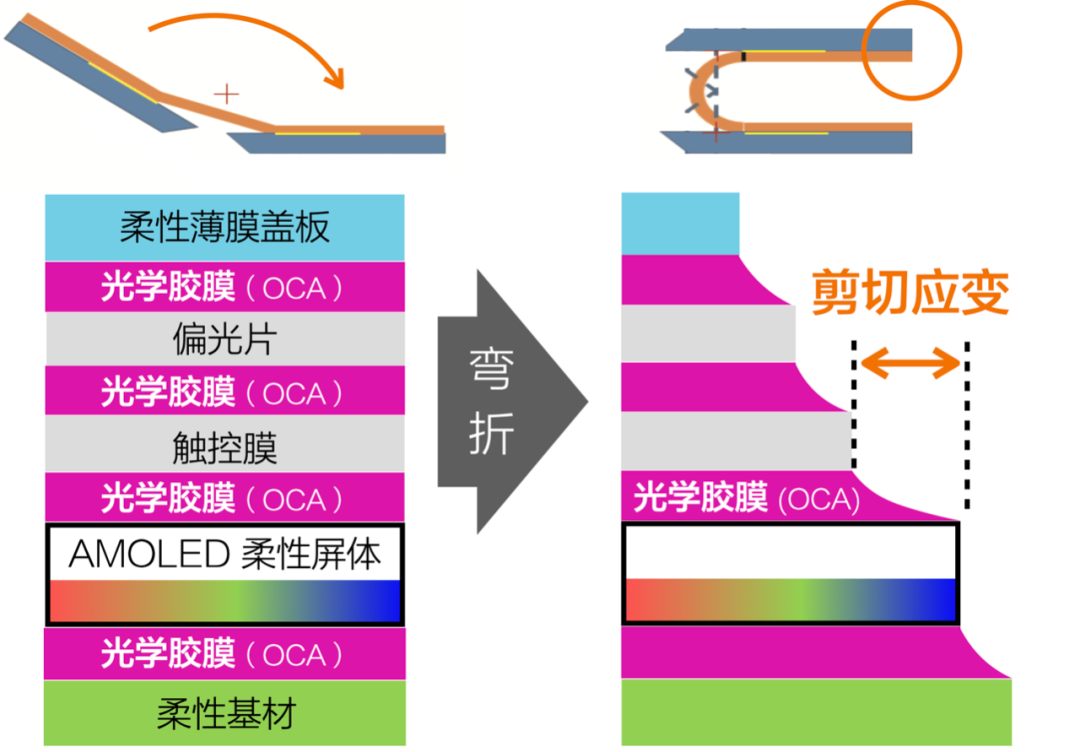

       而實現這個方案的命門就在于——要讓OCA膠膜具備更高的剪切應變。意思大概就是折疊屏一彎折，OCA膠膜就要有比較大的剪切形變量。盡量讓各個功能層不受相鄰層的約束，都有空間實現相對獨立的滑動。

       這樣的好處就是各功能層受到的應力大大降低！對于每一層功能膜來說，就各自擁有了一個獨立的中性層！
