人們對光能聚焦會產生巨大能量的認識由來已久，從我國古代的削冰取火，到阿基米德凹鏡燒船驅敵，無一不是利用這一特點，今天介紹的激光切割亦是如此。

        激光切割幾乎是當前世界上最先進的切割工藝，能切割大多數金屬和非金屬材料，不管你身處汽車行業、工程機械、家電行業等隨處都能見到它的應用。它具備精密制造、柔性切割、異形加工、一次成型、速度快、效率高等優點，能解決許多常規方法無法解決的難題。本期小編就和大家一起聊聊激光切割那些事。

01

激光切割原理及分類

激光切割原理

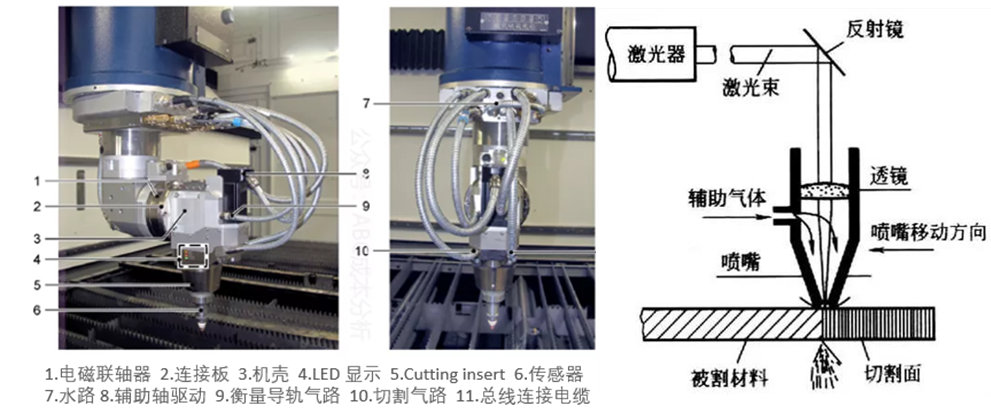

       激光切割是利用激光發生器所發出的激光束，經透鏡聚焦后在焦點處聚成一極小的高能量光斑，使光斑聚焦在材料合適位置，被材料吸收激光能量，迅速汽化、熔融、燒蝕或者達到燃點，并配合高壓輔助氣體（有二氧化碳?xì)怏w，氧氣，氮?dú)獾龋┐底呷刍瘡U渣的過程。激光頭由程控的伺服電機驅動下，切割頭按照預定路線運動隨著光束在材料上的移動，從而切割出各種形狀的工件。

激光切割的分類

-激光器分類

       光有紅橙黃綠，可以物體吸收，也可以被反射；激光也是光，根據波長不同也會體現不同的特性。激光發生器的增益介質（就是能把電能轉化成激光的媒介）決定了激光波長、輸出功率和應用領域。激光器的增益介質可以分為氣體、液體和固體。

       1. 氣體中具有代表性的是CO2氣體激光器;

        2. 固體中具有代表性的包括光纖激光器和YAG激光器、紅寶石激光器、半導體激光器等；

       3. 液體激光器是利用某些液體（通常是有機溶劑，如染料）作為產生激光的工作媒介，發射出激光。

       不同的切割對象材料，能夠吸收的激光波長不同，需要適配合適的激光發生器。目前汽車行業應用最廣泛的還是光纖激光發生器。

-激光切割方式分類

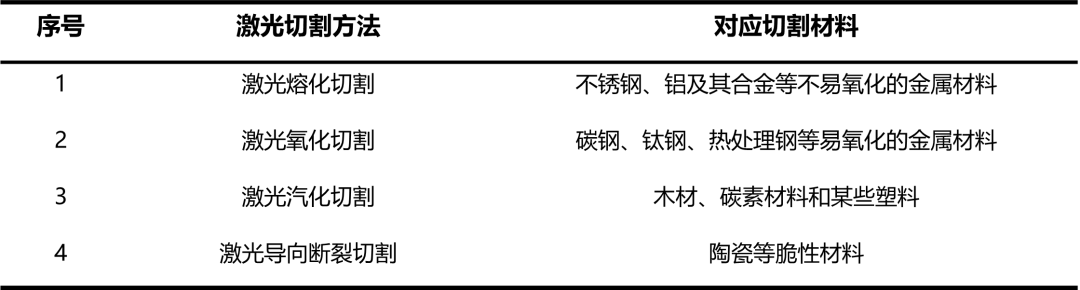

       主要分為熔化切割、氧化切割、汽化切割、導向斷裂切割等。下表為常見的切割方法分類，其中熔化切割和氧化切割尤為常見，下面會著重講一下這兩種切割方法，對于另外兩種切割方法，有興趣的同學可以自行研究。

·

激光熔化切割

·

·

       激光熔化切割時，用激光加熱使金屬材料熔化，然后通過與光束同軸的噴嘴噴吹非氧化性氣體（Ar、He、N等），依靠氣體的強大壓力使液態金屬排出，形成切口。激光熔化切割不需要使金屬完全汽化，所需能量只有汽化切割的1/10。1)  激光光束配上高純惰性切割氣體促使熔化的材料離開割縫，而氣體本身不參于切割。2)  最大切割速度隨著激光功率的增加而增加，隨著板材厚度的增加和材料熔化溫度的增加而幾乎反比例地減小。在激光功率一定的情況下，限制因素就是割縫處的氣壓和材料的熱傳導率。

·

激光氧化切割

·

·

       激光氧化切割原理類似于氧乙炔切割。它是用激光作為預熱熱源，用氧氣等活性氣體作為切割氣體。噴吹出的氣體一方面與切割金屬作用，發生氧化反應，放出大量的氧化熱；另一方面把熔融的氧化物和熔化物從反應區吹出，在金屬中形成切口。由于切割過程中的氧化反應產生了大量的熱，所以激光氧氣切割所需要的能量只是熔化切割的1/2，而切割速度遠遠大于激光汽化切割和熔化切割。氧化切割過程存在兩個熱源：激光束照射能和化學反應所產生的熱能。據估計，切割碳鋼時，氧化反應所產生的熱能占切割所需能量的60%。在氧化切割過程中，如果氧化燃燒的速度高于激光束移動的速度，割縫將變寬且粗糙，反之，如果移動速度慢，則割縫窄而光滑。

       總結：選擇切割方法，需考慮它們的特點和板件的材料，有時也要考慮切割的形狀。激光汽化切割相對熔化需要更多的熱量，適用于極薄的金屬材料及非金屬材料的切割。激光氧化切割則借助氧氣與金屬的反應熱使速度更快，切縫質量相對較差，適用于厚板切割。激光熔化切割因?yàn)楸Ｗo(hù)氣的使用，防止熔渣飛濺，割縫平整，切割質量好，汽車鈑金行業應用最廣。另外，熔化切割和氣化切割可獲得無氧化切縫，對于有特殊要求的切割有重要意義。

02

激光切割工藝及設備

       激光切割的工藝流程相對比較簡單，根據不同的產品提前設置激光切割路徑及參數程序，一般先切孔，再切邊。首件調試合格后便可直接進行切割生產。但是要想切割出質量最好的產品也絕非易事，它與切割材料、激光模式、功率、切割速度、輔助氣體壓力等關系密切。

激光器工作模式

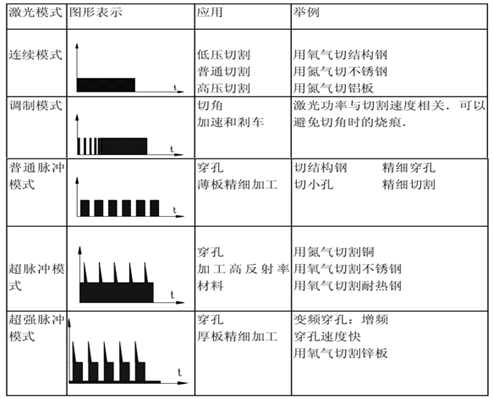

       激光器一般有三種工作模式：連續模式、調制模式、脈沖模式。
       在連續模式下，激光輸出的功率是恒定的，這使得進入板料的熱量比較均勻，它適合于一般情況下較快速的切割，一方面可以提高工作效率，另一方面也是避免熱量集中導致熱影響區組織惡變的需要。調制模式的激光功率是切割速度的函數，它可以通過限制在各點處的功率使進入板料的熱量保持在相當?shù)牡退?，從而防止切縫邊緣的燒傷。由于它的控制比較復雜，因此效率不是很高，只在短時段內使用。脈沖模式雖可細分為三種情況，實質上只是強度的差別，往往根據材料的特性和結構的精度來選擇。

       總結：激光器經常運行在連續輸出模式，為了得到最佳的切割質量，對于給定的材料，有必要調整進給速率，例如拐彎時的加速，減速和延時。因此，在連續輸出模式下，降低功率是不夠的，必須通過變化脈沖來調整激光功率。

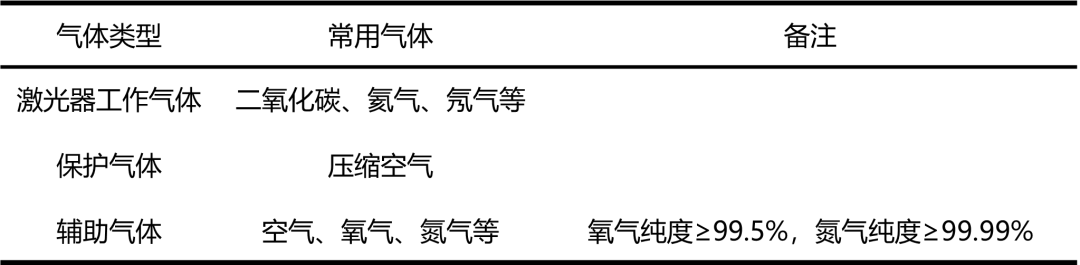

保護氣體激光切割設備所用氣體包括激光器工作氣體，保護氣體，輔助氣體。

       切割不銹鋼和一些高強度鋼一般用氮?dú)?，作用是用來杜絕氧化反應和吹掉熔融物，對氮?dú)獾募兌纫筝^高，8mm以上的不銹鋼，要求一般達到99.999%的純度。氧氣適合于厚板切割、高速切割和極薄板切割?？諝膺m合于鋁板、非金屬及鍍鋅鋼板的切割，在一定程度上它可以減少氧化膜且節省成本。從成本來說,切割碳鋼用氧氣相對便宜,切割碳鋼的氮?dú)庥昧亢艽?。越厚的不銹鋼的量氮?dú)饬亢图兌榷家蠛芨叱杀竞艽?。目前高純氮?dú)獾那懈畛杀炯s35-40CNY/h，高于利用氧氣的切割成本，約10-15CNY/h。

       總結：激光切割的速度最大能達到40m/min，實際加工往往只有最大速度的1/3—1/2，因?yàn)樗俣仍礁?，伺服機構的動態精度就越低，直接影響切割質量。切割圓孔時，切速越高，孔徑越小，加工的圓度就越差。只有在長直線切割時才可以使用最大切速來提高效率。在實際切割過程中，需要根據產品的材料，厚度以及相關的技術要求，通過調整激光功率、氣壓等相關參數達到適合產品的最優切割速度。

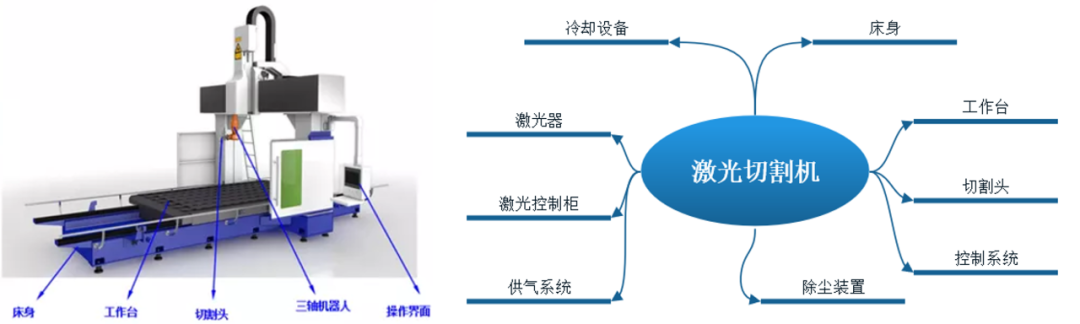

        激光切割設備激光切割的設備大體主要由以下幾個部分組成：床身、工作臺、切割頭、控制系統、激光控制柜、激光器、冷卻設備、除塵裝置、供氣系統等。

 激光切割參數設置

       根據不同的產品要求，需要不斷調試不同工況下的參數才能達到最佳工藝參數。激光切割名義上可以達到的定位精度為0.08mm，重復定位精度為：0.03mm，實際上能做到的最小公差為：孔徑±0.05mm，孔位±0.2mm。

       輸出功率選擇不同材料及不同厚度需要熔化的能量不同，所需的激光器輸出功率也不同。生產時需要平衡生產速度及質量，選擇設置合適的輸出功率及切割速度，保證切割區域能有恰當?shù)哪芰?，材料能被有效熔融并被即使吹走?br />（激光器將電能轉化成激光能量的效率大約在30%~35%左右，輸出功率1500W，輸入功率4285W~5000W左右，真正的輸入耗電量遠大于標稱輸出功率哦。另外，能量守恒原則，其它能量則轉化為熱能散發，所以激光器需要配備冷水機來降溫。）

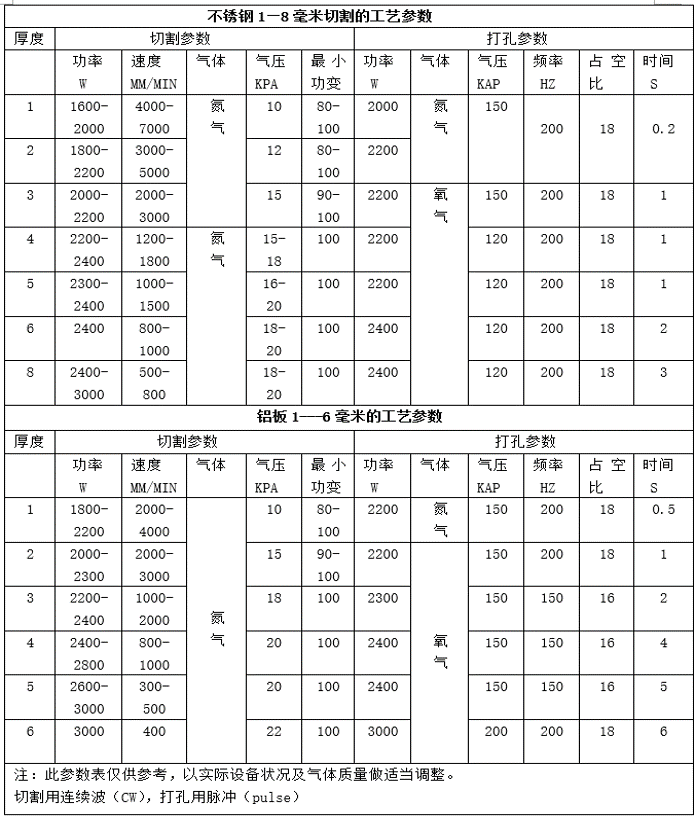

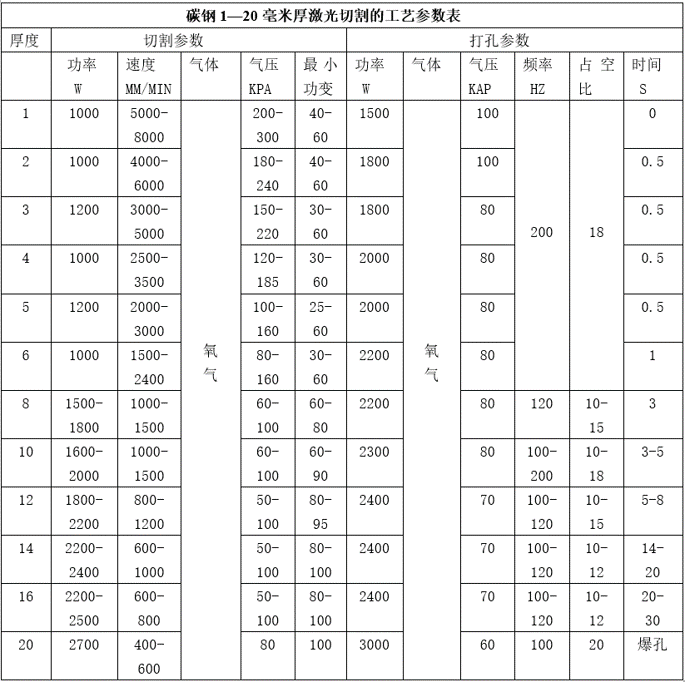

       下圖是是Rofin DC030激光器針對碳鋼和不銹鋼的參考參數：

04

激光切割成本實例

- 激光切割生產單元總價：500萬RMB

- 輔助氣體：氮?dú)?，流?5L/min- 零件材料：DC05- 零件厚度：4mm- 零件總周長：2000mm- Φ8孔位：6個，平均間距150mm- 跳轉啟停時間：0.1s，跳轉速度：100m/min- 固定人員：1人/班- 人工費率：35CNY/h
