什么是液晶顯示屏的封裝技術？無論是手機、顯示器、或者手持設備、他們的屏幕并不是一塊單純的液晶玻璃就可以了，為了讓屏幕“點亮”，需要將液晶面板連接到顯示驅動IC、FPC排線。驅動IC主要是控制液晶層電壓從而控制每個像素亮度，F(xiàn)PC是顯示模組和設備主板的連接載體，而我們說的封裝技術，就是如何實現液晶面板、驅動IC、FPC排線的互相連接，從而點亮液晶屏。封裝技術的發展非常迅速，COB、COG、COF、COP等封裝技術。不過，COF和COP因?yàn)槠琳急鹊葍?yōu)勢，多數是運用在智能手機市場的，在傳統的工業顯示領域，主流的還是COG技術。

        COG 封裝技術英文全稱為chip on glass，顧名思義，就是玻璃上的芯片技術。它直接通過各項異性導電膠（ACF）將驅動IC封裝在液晶玻璃上，實現驅動IC導電凸點與液晶玻璃上的ITO透明導電焊盤互連封裝在一起，從而實現點亮屏幕。

COG封裝技術的簡介

         對于工業顯示、車載顯示和便攜式設備的設計者來說，COG封裝技術的液晶屏與傳統封裝相比，具有許多優勢。本文將對COG技術與傳統封裝技術進行比較，顯示了兩者之間的主要區別，并解釋為什么COG顯示模組更薄，具有更高的可靠性，為客戶提供靈活的設計，并且更具成本效益。

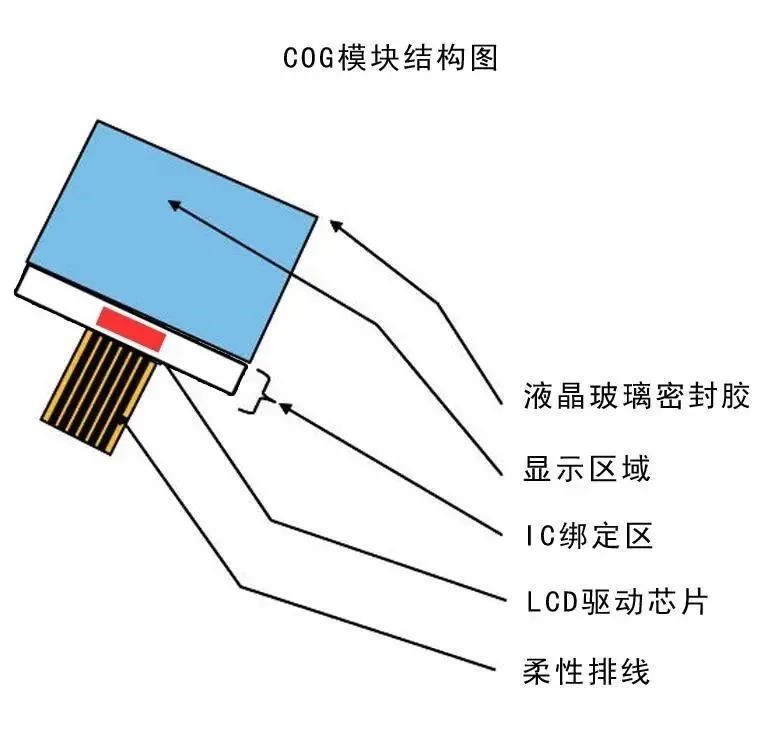

COG模塊結構圖

        液晶顯示屏通常以液晶顯示模塊的形式呈現，其內置的驅動電路安裝簡易，并具有很高可靠性。然而，在液晶模塊中增加傳統封裝的驅動電路也會導致一些弊端，比如：1>增加了顯示器的厚度2>提高了成本3>增加了液晶模塊的故障率 。

        當涉及到工業、汽車和便攜式設備的顯示時，所有這些缺點都是重要的考慮因素。這就是為什么這些領域的設計者應該強烈考慮使用COG封裝技術的液晶模塊。COG顯示模塊具有非常薄的外形，較高的可靠性，以及合理的成本價格。

        在傳統的液晶模塊中，驅動IC被安裝在液晶模塊后部的一個PCB上。這使顯示屏的整體厚度增加了一倍多。驅動IC是用固定針腳與PCB連接的，由于LCD通常需要許多驅動輸入（即使使用了多路驅動技術），因此這些固定針腳的質量是決定液晶產品可靠性的關鍵因素。而且這樣傳統的封裝方式，驅動IC暴露在空氣中，受環境的影響較大。

        相比之下，COG顯示模塊將驅動IC直接安裝在液晶玻璃的重疊邊緣上，厚度不到3 毫米，從驅動IC到液晶顯示模塊的所有連接都與環境完全隔離。有了COG封裝技術，每個驅動IC連接器只需要一個綁定，這就確保了模塊的最佳可靠性。

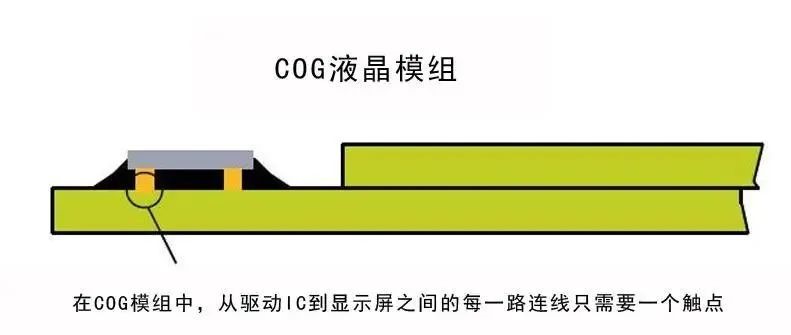

COG液晶模組

COG封裝的制造工藝

        在COG顯示模塊中，構成液晶模組的兩塊玻璃基板中的一塊被延長，以便為驅動IC的安裝和連接騰出空間。與傳統封裝一樣，ITO（氧化銦錫）電極圖案被創建在玻璃基板的表面。在COG封裝的顯示屏中，這些電極圖案被擴展到用于驅動IC的連接軌道上。

       為了可靠地運行，連接到驅動IC的連接器軌道電阻率必須低于液晶單元內使用的ITO連接電阻率。為了實現ACF綁定技術，驅動IC的連接焊盤上都有金凸點。驅動IC和玻璃基板之間的連接也是由ITO形成的，建議使用寬軌道以獲得低阻抗。到顯示屏的軌道可以有更高的阻抗，但為了達到理想的平衡，它們應該完全是相同的阻抗（所有行，所有列）。

驅動芯片與ACF的綁定

        對于COG顯示模塊的組成，需要三個組件，如圖所示：液晶面板、驅動IC和ACF（連接介質）。

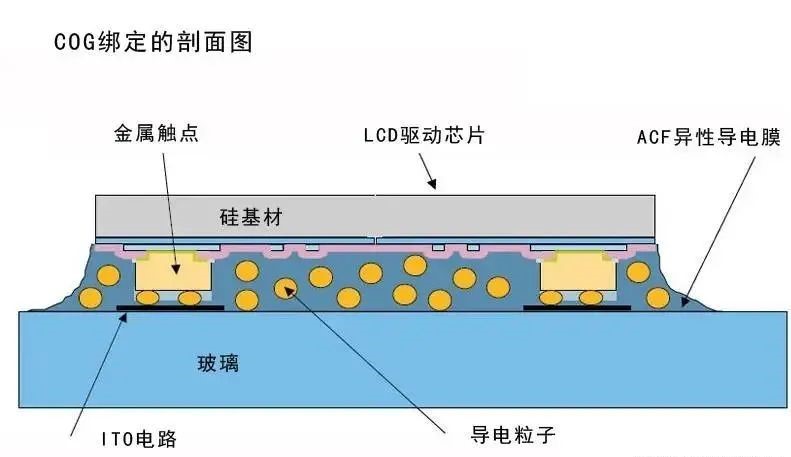

COG綁定的剖面圖

        ACF由含有導電粒子的環氧樹脂（類似于UV紫外固化膠水）組成。導電粒子保證了驅動IC的金凸點和玻璃上的ITO導體之間的接觸。ACF膠的固定在芯片和液晶玻璃之間建立了必要的壓力，以確保凸點和液晶玻璃上的軌道之間的良好電氣連接。由于導體珠上的膠的表面張力，導電粒子之間不會有水平接觸，從而避免了驅動IC的相鄰金凸點之間的短路。

COG支持多種設計方案

COG技術的另一個好處是，它支持多種設計方案，幾乎沒有限制。驅動IC的位置可以放在液晶顯示區域的任何一側。這樣可以最佳地利用顯示屏周圍的可用空間（例如，安裝開關）。

任何類型的液晶技術都可以使用：

TN顯示技術：使用扭曲向列（TN）技術的液晶顯示屏在清晰的背景下產生黑色的像素和字符。非常適合于高達1:8的復用率。

STN顯示技術：超級扭曲向列(STN)技術用于需要高復用率的顯示屏。這種技術提供了一個具有寬視角的高對比度顯示屏。

ABN顯示技術：采用AdvancedBlack Nematic(ABN)技術的顯示器具有非常高的對比度，具有真正的黑色像素和字符，視角寬廣，只有輕微的隨溫度而變化的性能和色差。

COG技術允許驅動IC的級聯，以擴大顯示元素（像素）的數量。COG技術的少數限制之一，是只能使用具有金凸點接觸的驅動IC。

COG模組的背光系統

COG顯示模組的后側顯示的偏振片有一個反射涂層，以配合所需的照明模式：

反射模式：連續的反射涂層允許在環境光下觀看

透射式模式：背面的偏振片是透明的，顯示屏必須從后面照亮。

半反半透模式：一層薄薄的反射涂層為環境光的觀察提供了足夠的反射，并允許背光照射，因此顯示屏可以在昏暗的條件下使用。

對于透射式和半反半透模式的顯示屏，可以使用以下背光系統：

LED背光：幾個LED單元被安裝在一個扁平的（3毫米到4毫米深）盒子里，其中包括一個可將光線均勻地分布在顯示屏上的導光板。LED背光燈有多種顏色，在提供低直流電流的情況下可產生明亮的顯示效果。它們的使用壽命非常長，可達100萬小時。

EL面板：一種磷酸鹽浸漬的板材，當有交流電壓時，能提供非常均勻的照明。(通常是100V(RMS)，600Hz)。EL面板有一個非常薄的輪廓，但沒有LED背光燈那么亮，而且電流更大。它們的使用壽命一般為2000小時。

白熾燈：可以使用傳統的燈泡創建一個低成本，但相當笨重的照明系統。顯示器必須仔細設計，以避免不均勻的照明。

驅動IC的固定方式

液晶玻璃邊緣的軌道與驅動IC之間的連接，有幾種方法可以實現：

Flexfoil（柔性發泡劑）：驅動IC直接固定在玻璃上，有一個密封的粘合劑。柔性發泡劑提供了一個高度可靠和靈活的連接方式。

引腳固定：引腳夾在玻璃的邊緣，用導電膠固定，用環氧樹脂密封，固定引腳提供了一種非常穩定和低成本的連接方法，適合用于大多數液晶顯示產品的應用。

膠接式連接器：直接粘在玻璃的邊緣，并有塑料外殼保護，這種類型的連接方式提供了一個低成本的解決方案。

醫療設備、車載顯示和便攜式設備等工業顯示領域的設計者，應該著重考慮使用COG封裝技術的液晶模組來滿足他們的顯示需求。COG顯示模組比傳統封裝方式的液晶顯示產品更薄，更可靠，更靈活，更有成本效益。
