視覺部件相關
新聞詳情

光源種類及其作用

發布時間:2022-04-13 14:47:58 最后更新:2022-05-24 17:15:17 瀏覽次數:1656

選擇合適的光源,可突顯良好的圖像效果(特征點),可以簡化算法,提高檢測精度、保證檢測系統的穩定性。

光源按形狀和用途通??煞譃橐韵聨最?

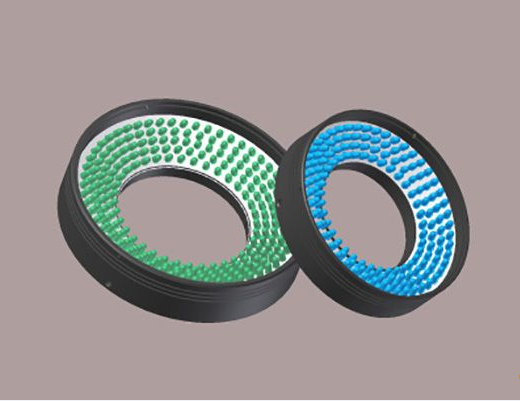

1、環形光源

環形光源提供不同照射角度、不同顏色組合,更能突出物體的三維信息;高密度LED傘狀配置,高亮度;多種緊湊設計,節省安裝空間;解決對角照射陰影問題;紅外,紫外制作,標準24V供電(12V可選),光線均勻擴散。

應用領域:PCB印刷電路板定位與晶片檢查,電子元件檢測、塑膠容器檢查,液晶校正、IC印刷檢查,通用外光檢查等。

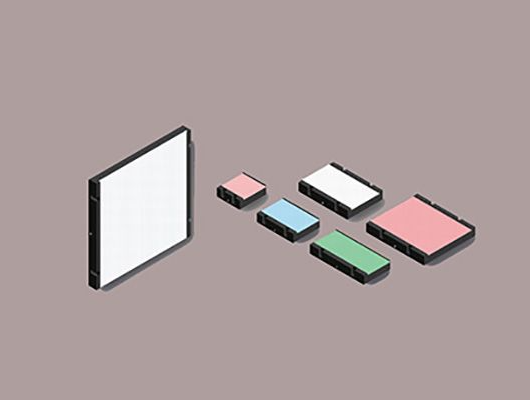

2、背光源

用高密度排列的LED陣列實現高輸出背光照明,從被測物背面進行照射,尤其適合作為顯微鏡的載物臺。紅外,紫外制作,可調配出不同顏色,滿足不同被測物多色要求;均勻照射,擴散性好,標準24V供電(12V可選)。應用領域:外形輪廓尺寸的檢測,電子元件的外觀檢測,異物檢測,液面檢測等。

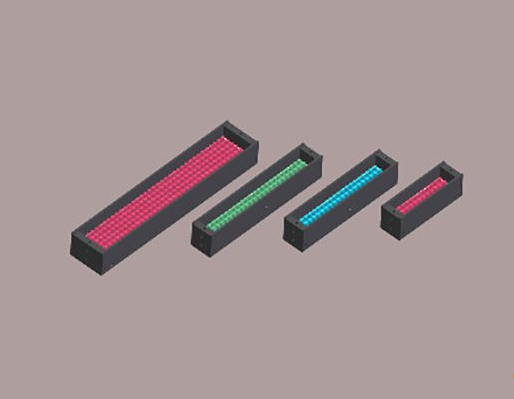

3、條形光源

條形光源是較大方形結構被測物的首選光源;顏色可根據需求搭配,自由組合;照射角度與安裝隨意可調,使用LED高密度配置和光學透鏡制作;均勻性好,可做背光使用。

應用領域:基板裂紋與金屬表面檢測,電子元件識別檢測,印刷品質量檢測,通用外觀檢查等。

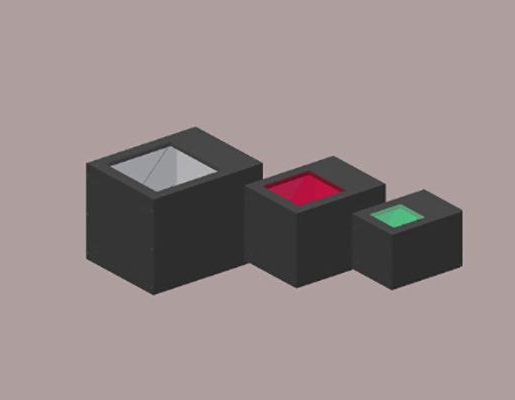

4、同軸光源

同軸光源可以消除物體表面不平整引起的陰影,從而減少干擾;通過使用半透鏡,使LED的擴散照射在相機軸的同軸上,成像清晰,亮度均勻;LED高密度排列,大幅度提升亮度;紅外,紫外制作;標準24V供電(12V可選。

應用領域:系列光源最適宜用于反射度極高的物體,如金屬、玻璃、膠片、晶片等表面的劃傷檢測,芯片和硅晶片的破損檢測,Mark點定位,印制線路板的圖形檢測,包裝條碼識別等。

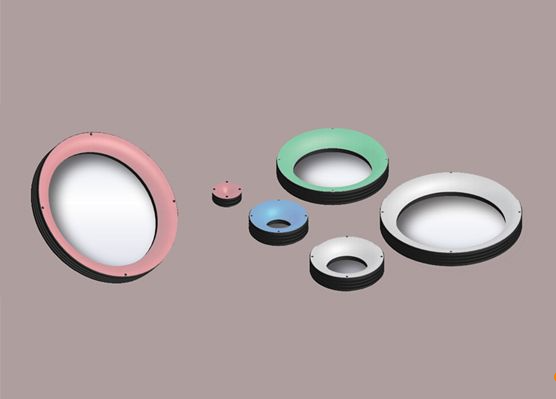

5、多射角無影光源

采用功率LED;紅外、紫外制作,標準24V供電(12V可選),均勻照射; 隨工作距離變化,形成不同角度,以滿足不同類型的檢測。

應用領域:PCB印刷電路板定位與晶片檢查;電子元件檢測、塑膠容器檢查;液晶校正、IC印刷檢查;通用外光檢查等。

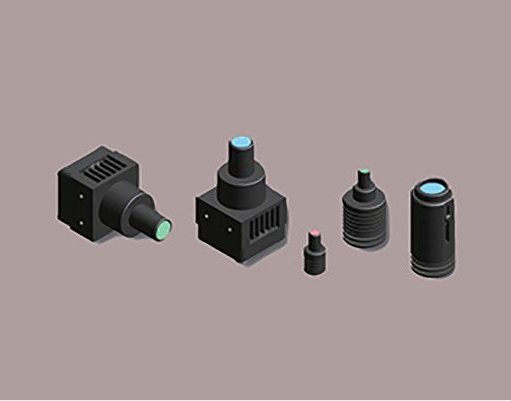

6、點光源

外觀設計輕巧且重量輕,提高發光效率,實現高亮度。可配合同軸鏡頭使用。

應用領域:作為遠心鏡頭等的光源;晶片及液晶玻璃檢測;表面裂縫檢測;LCD面板檢測等。
