數字光源控制器

1. 光源控制器的基本介紹

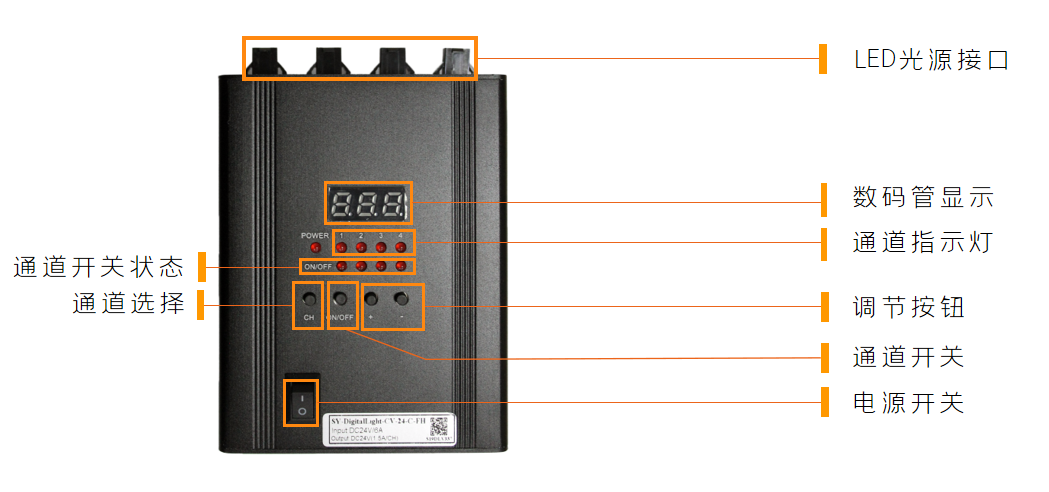

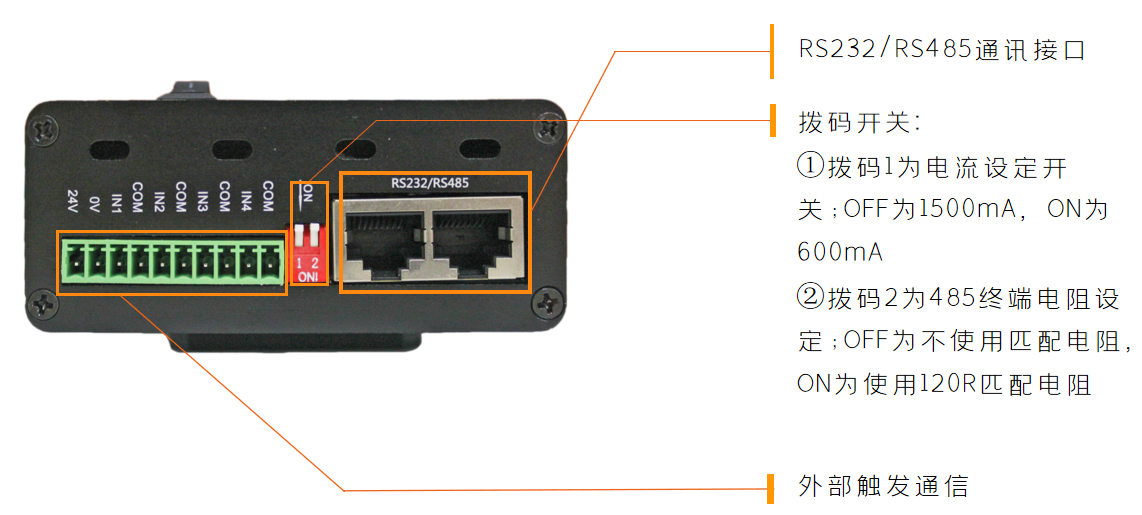

2.數字光源控制器軟硬件結構模組圖

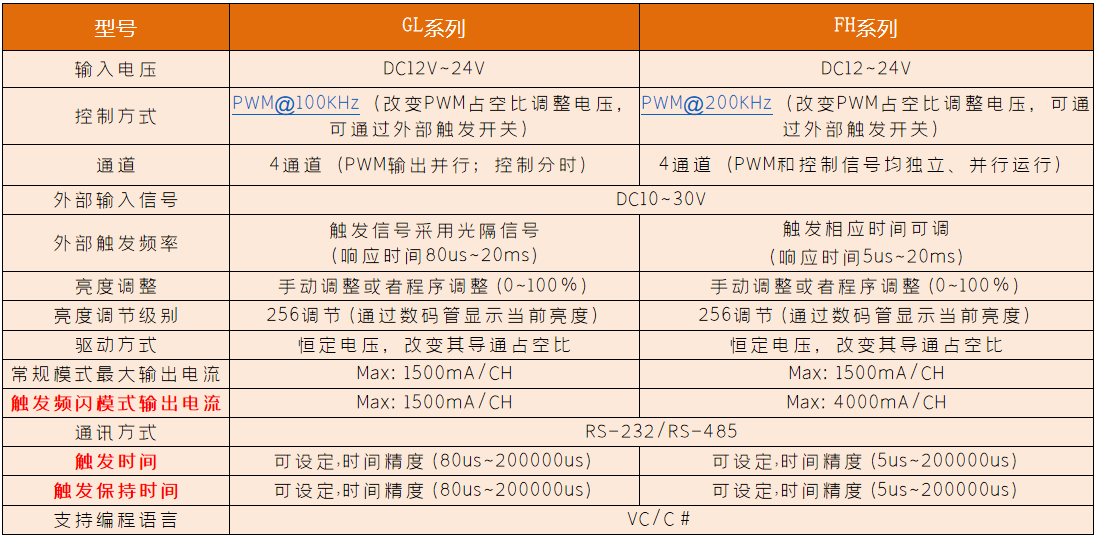

3.產品的規格

①　DC12V~24V供電

②　GL系列雙向（NPN或PNP）輸入, 通過輸入公共端（COM）選擇

③　FH系列為高速光耦，觸發源IN只能接正電壓,COM只能接負電壓

④　驅動方式為恒壓源

⑤　觸發時間和頻閃保持時間可通過軟件設定

⑥　支持外部觸發信號

⑦　FH系列響應時間為5us，可以用于高速觸發應用場合

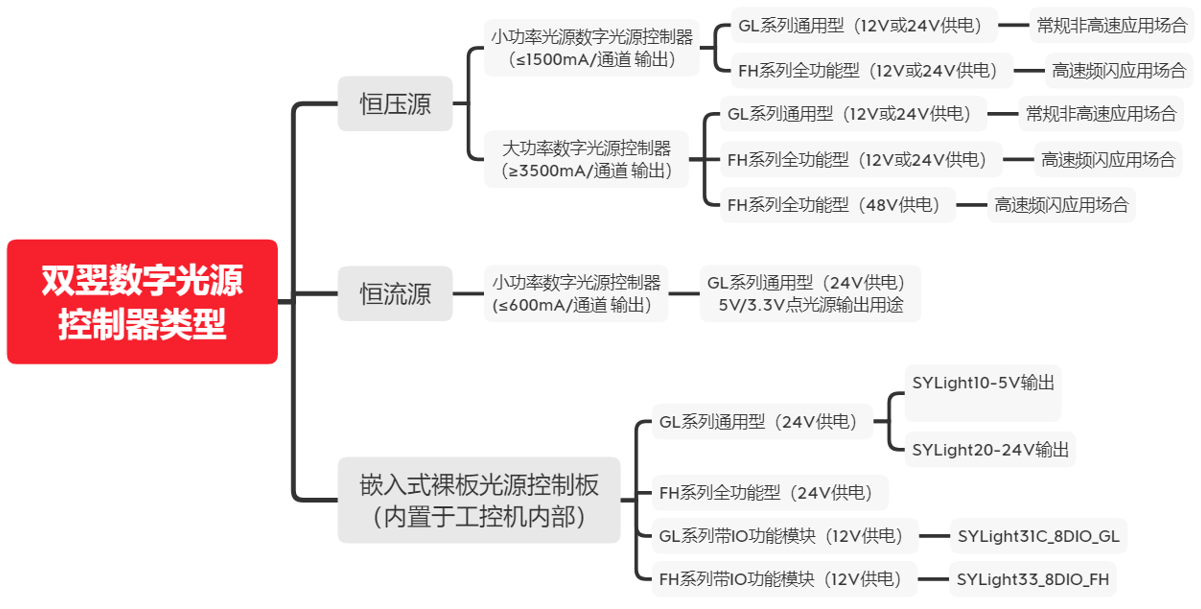

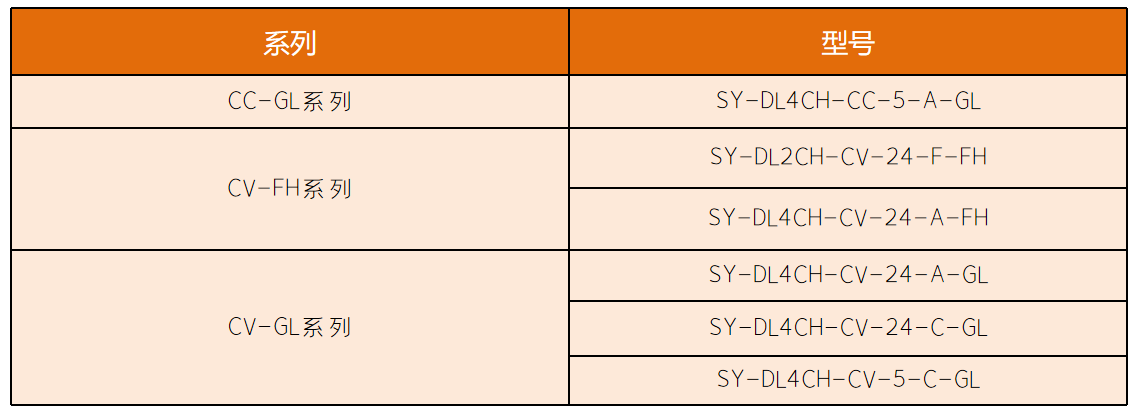

 小功率數字光源控制器型號

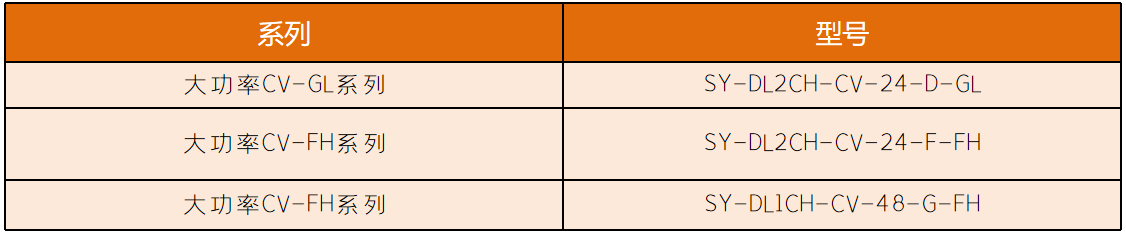

大功率數字光源控制器型號

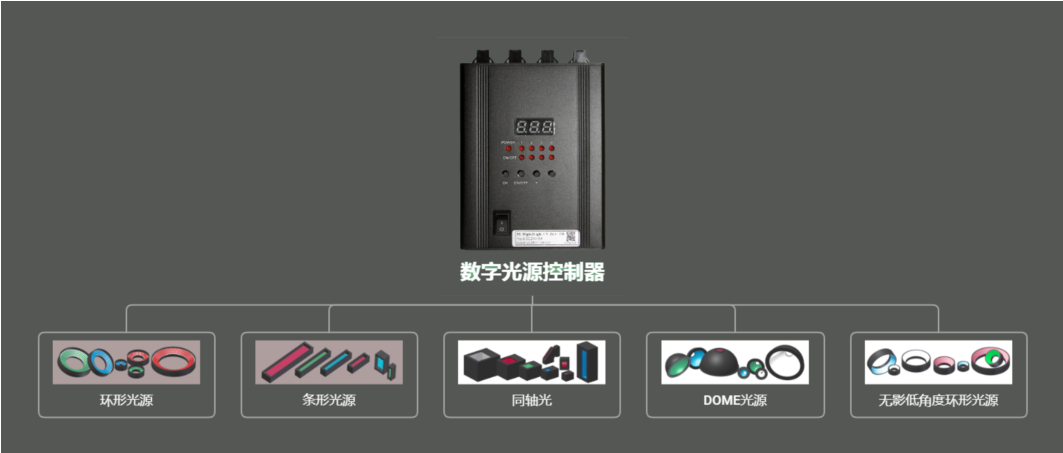

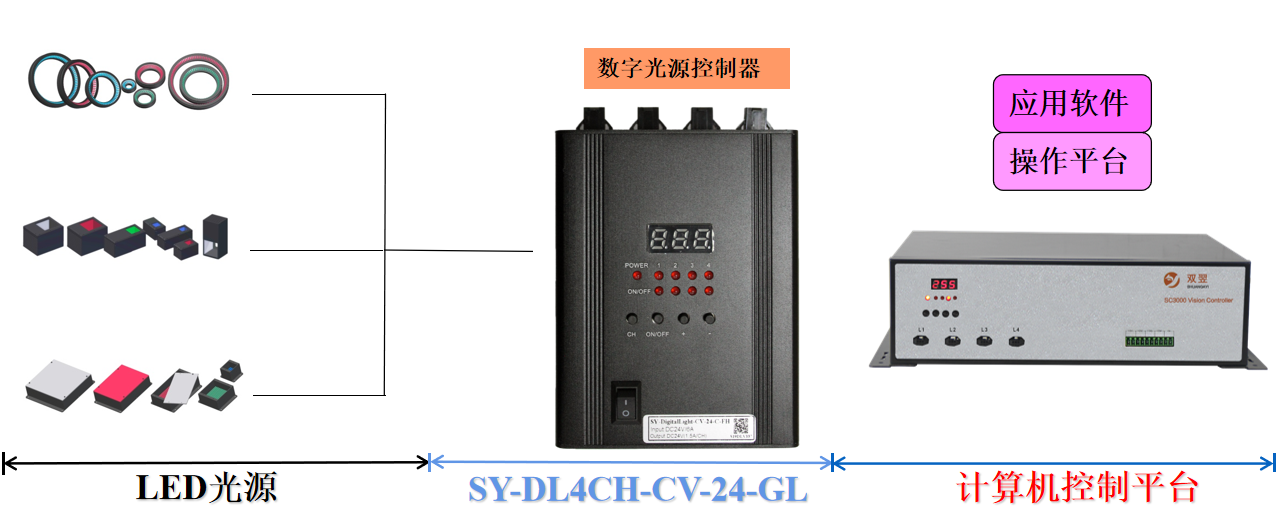

4.光源控制器典型架構

5.光源控制器的特點：

優點：

1.開放式結構 : 獨立元件組合；

2.易集成性 : 柔性結構，易擴展；

3.廉價、高效 : 功能強大的數字光源控制器；

4.通過程序調節，能夠隨著產品料號的變化自動切換光源亮度。

缺點：

1.系統響應方面，非實時才做系統；

2.在惡劣環境下保護能力較差。

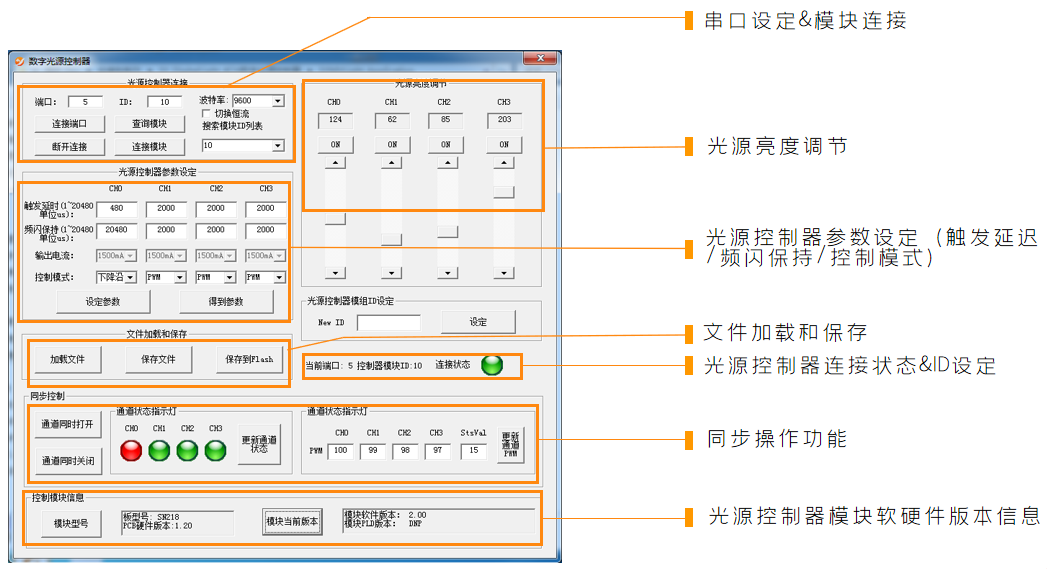

 6.產品軟件操作

產品選型

1，光源通道數量(1通道/2通道/4通道)

2，驅動電流(單通道500mA/單通道1500mA/單通道3000mA)

3，外部觸發響應時間（10ms/5us）

4，恒壓源/恒流源(常規選擇恒壓源)

5，編程語言(VC/C#)

6，特殊功能(中斷控制)

7，系統版本(Win7/Win10/Linux)
