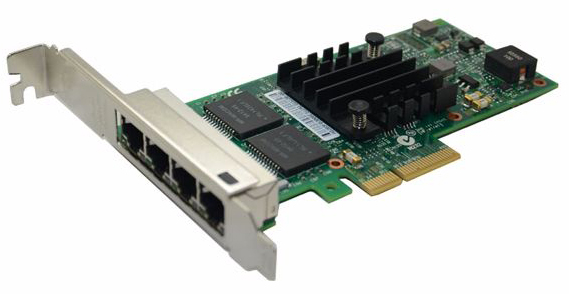

圖像采集卡是圖像采集部分和處理部分的接口。硬件上可理解為相機與計算機之間的接口,圖像經過采樣量化以后轉換為數字圖像并輸入,儲存到幀存儲存器的過程,叫做采集,數字化。
機器視覺技術是一門交叉學科,主要用來模擬人的視覺功能,用于實際檢測、測量和控制。一個典型的機器視覺系統也是由照明,鏡頭、高速相機、圖像采集卡、視覺處理器五大部分組成。整個機器視覺系統分為圖像采集與圖像處理兩大板塊,采用模擬工業相機的圖像采集系統中,圖像采集卡就是連接兩大板塊的重要組件;可以說圖像采集卡扮演著重要的角色。

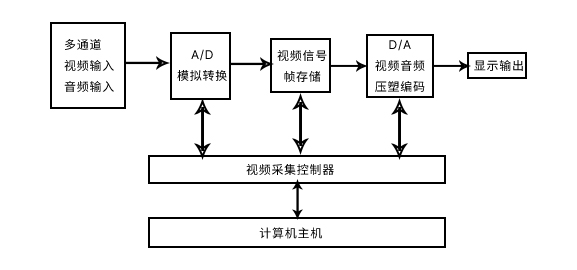

圖像采集原理及過程:
1. 視野(FOV)或視場是相機及光學系統“看”到的真實視覺的具體部分。
2. CCD芯片將光能轉化為電能。
3. 相機將此信息以模擬信號的格式輸出至圖像采集卡。
4. A/D——轉換器將模擬信號轉換成8位(或多位)的數字信號。
每個像素獨立地把光強以灰度值的形式表達。這些光感值從CCD芯片的矩陣中轉移存儲在內存的矩陣數據結構中。
如果說高速相機和工控機分別是機器視覺系統的眼睛和大腦,那么圖像采集卡就是機器視覺系統的心臟。它要準確接受前端攝像機的各種規格的視頻數據,接收外來的觸發脈沖,并啟動攝像機的曝光和掃描,在系統中發揮重要的作用。
在選擇圖像采集卡進行測試或開發之前,需要明確自己的需求:
1. 系統功能:首先是明確公司開發的系統,要實現哪些基本功能。
2. 開發的時限,根據項目的需求,確定開發的周期,對采集卡的開發難易程度應以此為參考。
3. 軟件包開發上是否有詳盡的使用說明,能否提供足夠的源代碼,對方的開發人員是否及時技術支持。
4. 考慮能夠參與開發工作的人力資源,包括編程能力、視覺知識等方面,涉及到這個問題,是因?yàn)橥ǔ_x用功能完備的軟件包,并不一定就能縮短開發的時間,但能夠簡化開發工作,使源程序便于優化。
5. 分析軟件包功能:確定軟件包提供的工具,是否能夠支持系統所要求實現的功能。
工業相機需要與圖像采集卡匹配好才能正常使用,需要滿足的要求有一下幾方面:
? 視頻信號的匹配
?分辨率的匹配,每款板卡都只是支持某一分辨率的范圍內的相機
?特殊功能的匹配,要先確定所用板卡是否支持此功能
?接口的匹配,確定相機與板卡的接口是否相匹配
