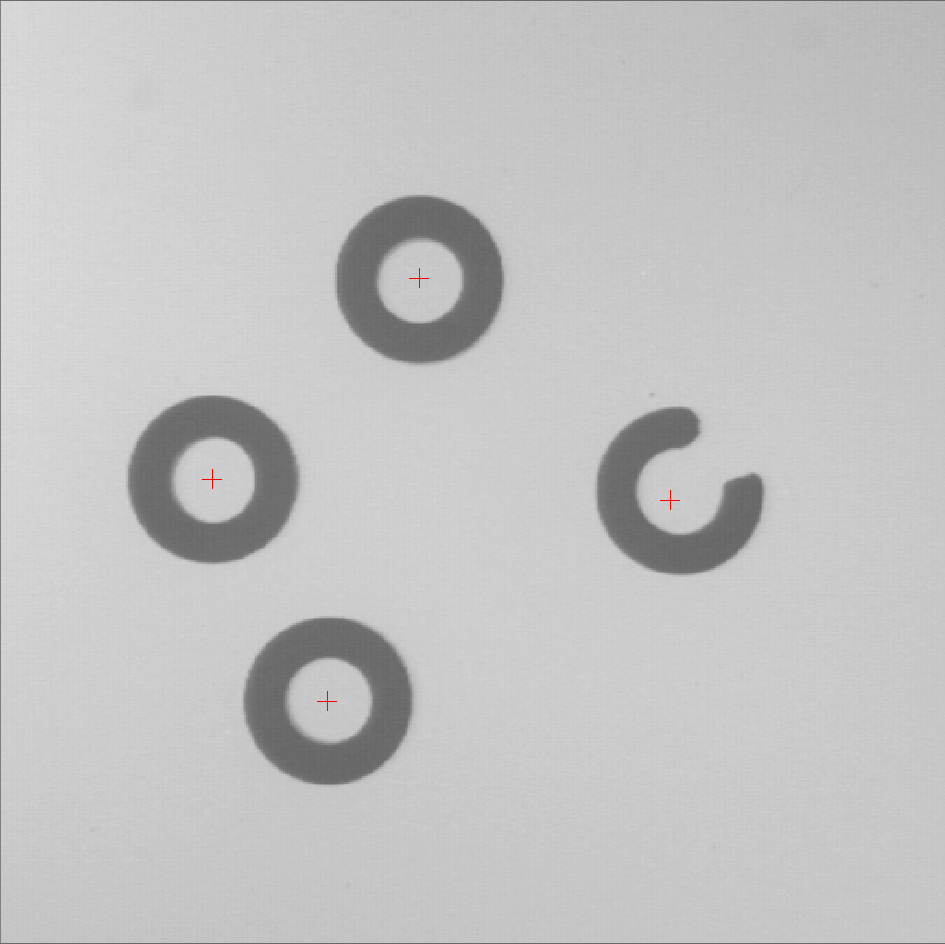

斑點圓心，分析圓形斑點的幾何特征。

該方法首先進行斑點分析，找到符合條件的圓形斑點，再使用圓工具對圓形斑點進行幾何特征分析。

1. 斑點選擇與圓工具擺放

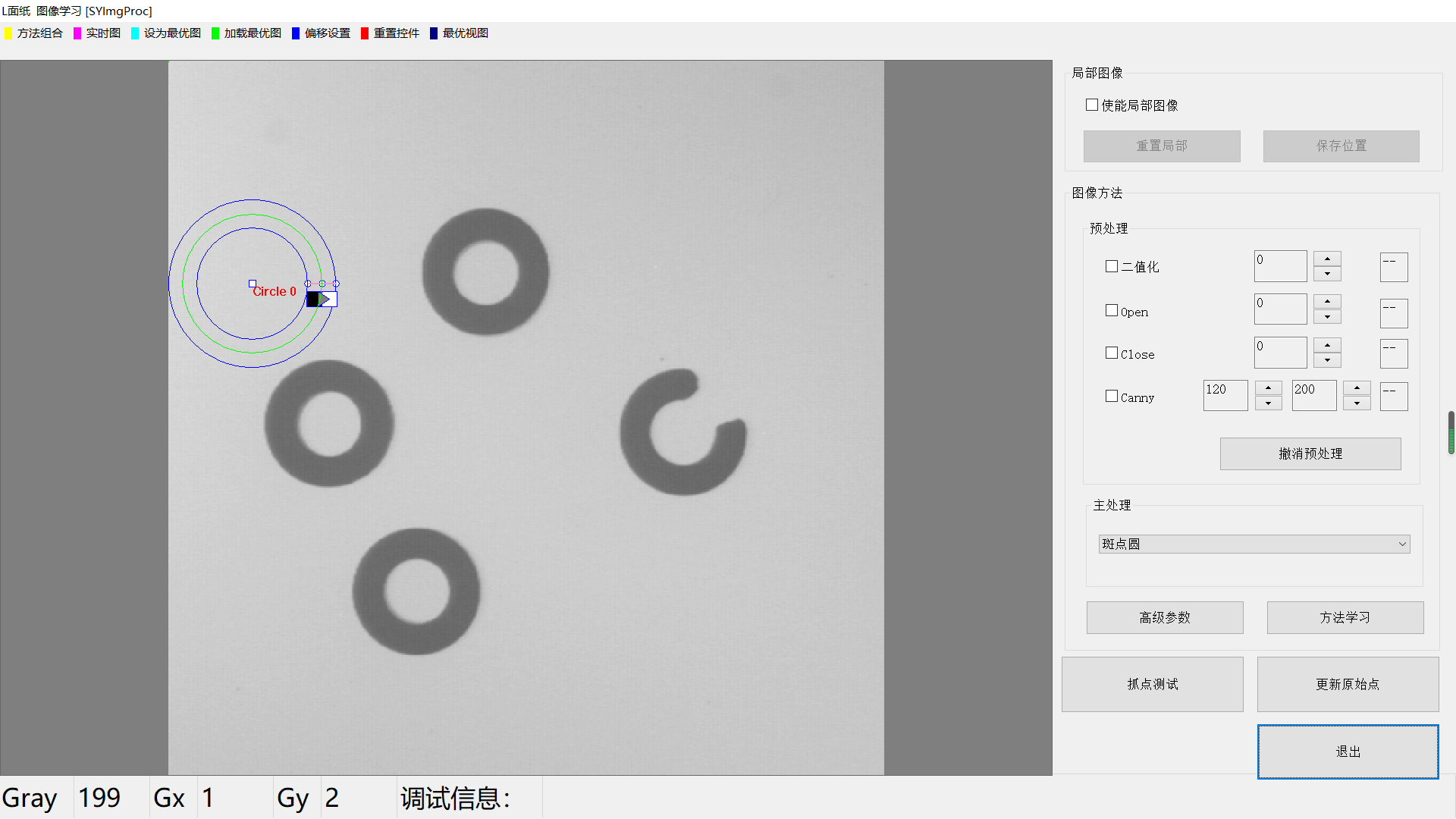

在主處理下拉列表中選擇【斑點圓】后，在圖像范圍內顯示一個圓工具。如果未見，請點擊工具欄上方的【重置控件】。

1.1斑點選擇

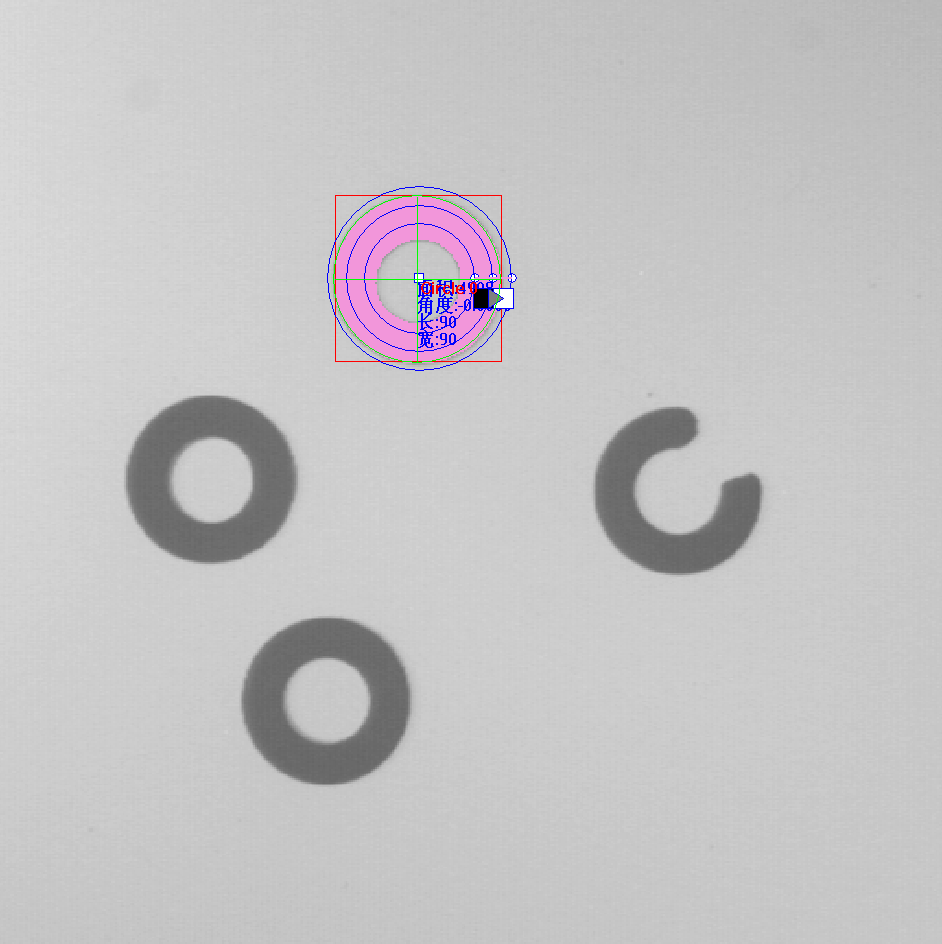

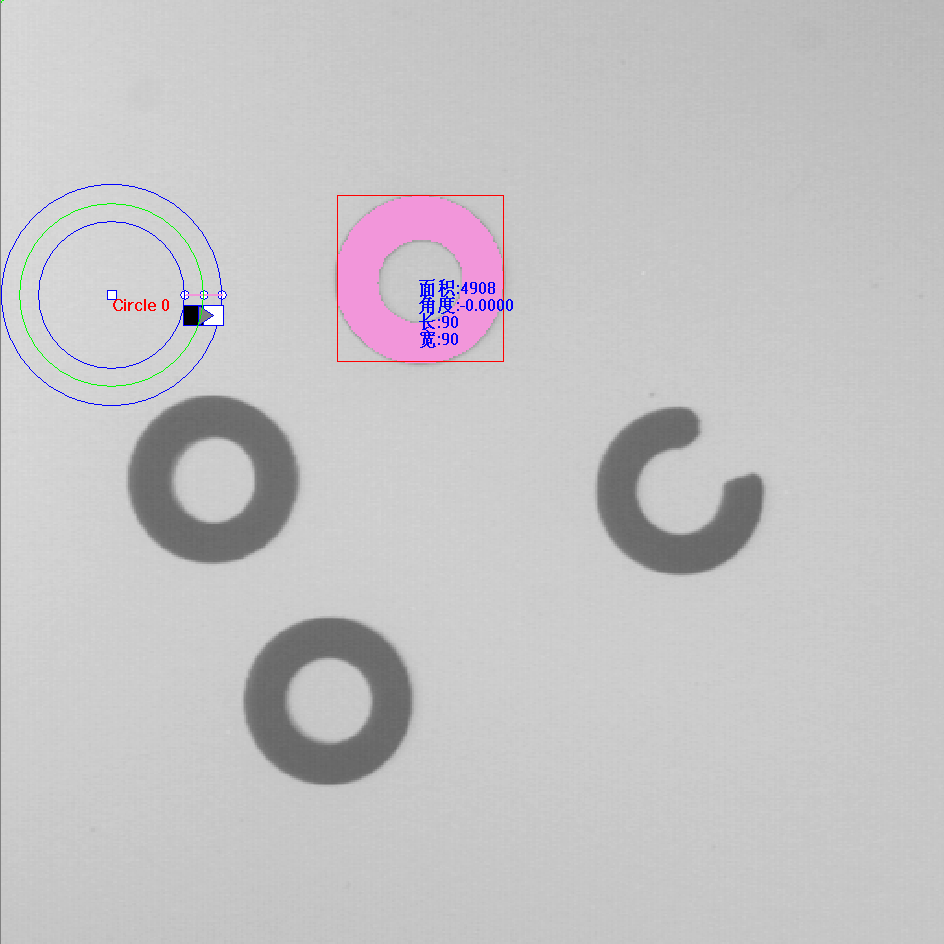

鼠標左鍵點擊圖像中需要分析的斑點類型（黑或白），目標將會被著粉紅色，并顯示斑點的特征信息。

【面積】該斑點的大小，即組成該斑點的所有像素點總數

【角度】該斑點最小外接矩形的角度，圖中紅色矩形所示

【長、寬】該斑點最小外接矩形的長、寬。

以上信息，在高級參數中作為設置的參考值。

1.2圓工具的擺放

1.2.1圓工具的鼠標響應

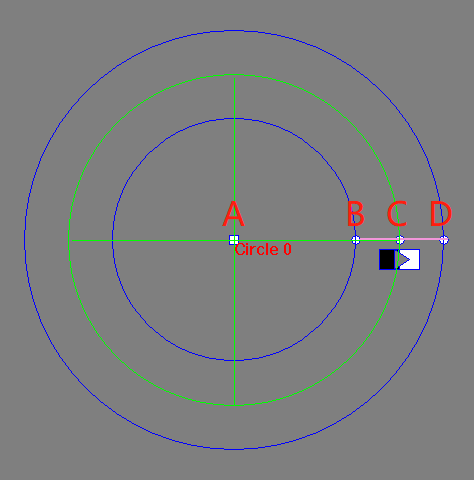

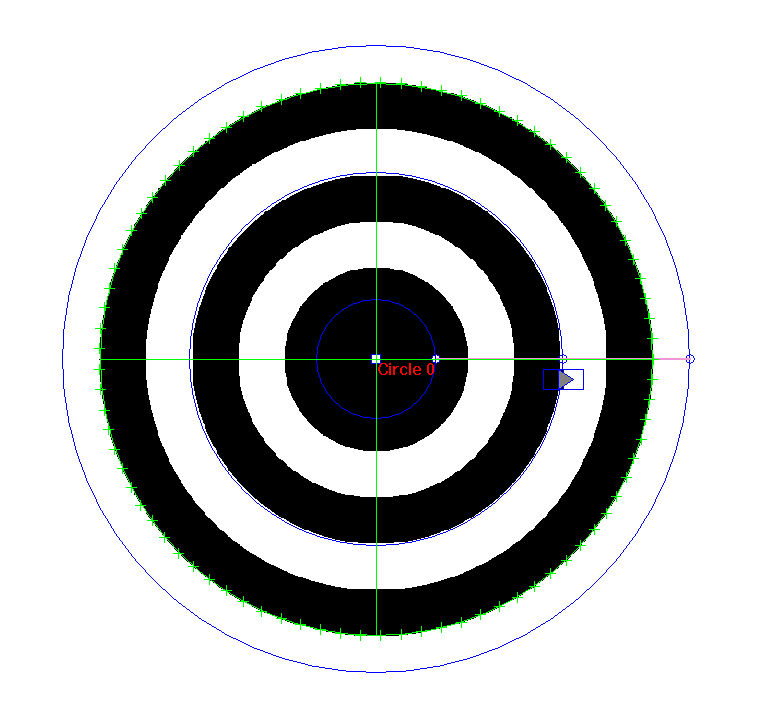

【1】圓工具有4個鼠標控制點，如上圖所示。

控制點A：使用鼠標點選該控制點可拖動整個圓工具

控制點B、D：使用鼠標點選該控制點可改變圓環的寬度

控制點C：使用鼠標點選該控制點可改變圓工具的半徑

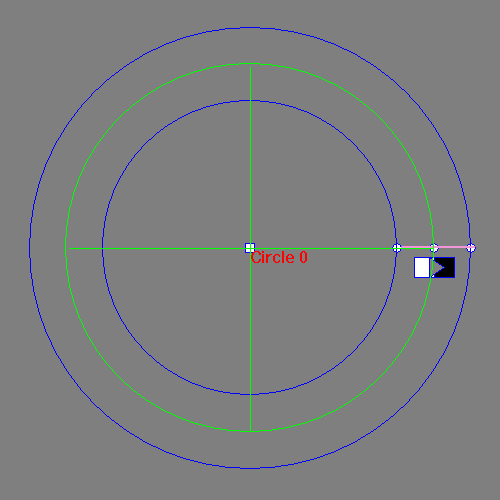

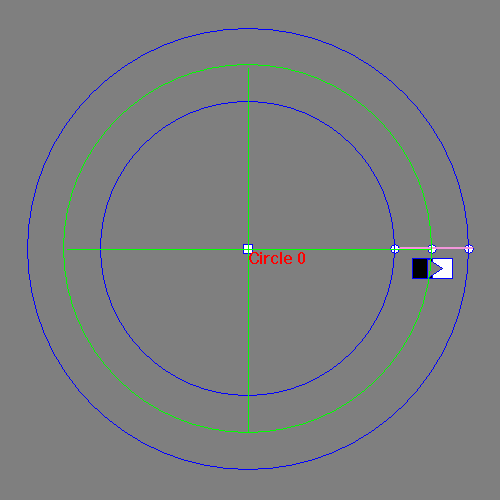

【2】鼠標左鍵雙擊控制點A，可改變測量的極性，請注意黑白標簽的改變。

                          從黑到白                                                      從白到黑

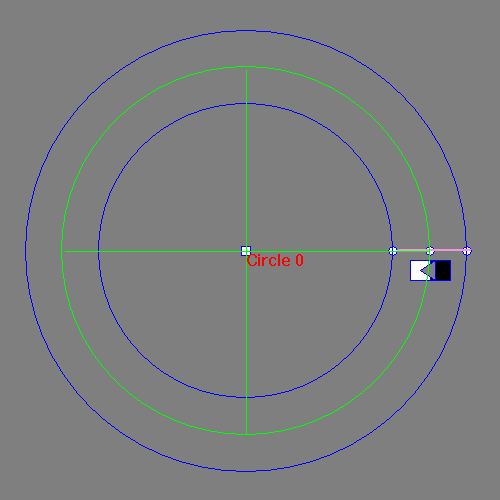

【3】鼠標右鍵雙擊控制點A，可改變測量的方向，請注意黑白標簽上三角箭頭的改變。

                           從內到外                                                      從外到內

1.2.2圓工具擺放

利用鼠標拖放圓工具至合適的位置，鼠標操作修改圓工具的測量屬性，這樣方便地完成了圓工具的擺放。

1.3學習

點擊【方法學習】后，斑點圓方法的所有信息將被保存，并自動進行圖像處理，相關的信息將顯示。

2.斑點的參數設置

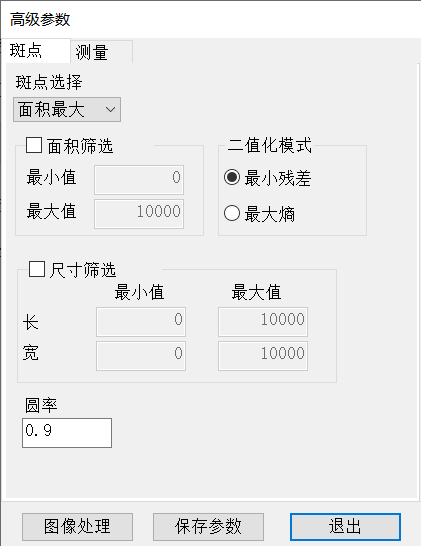

點擊高級參數進入?yún)?shù)設置界面。

2.1斑點選擇

斑點選擇提供面積、位置方面的選擇，返回對應的目標數據。

【所有斑點】返回所有的斑點目標。

【面積最大】返回面積最大的斑點目標。

【面積最小】返回面積最小的斑點目標。

【最左邊的】返回位置最左邊的斑點目標。

【最右邊的】返回位置最右邊的斑點目標。

【最上邊的】返回位置最上邊的斑點目標。

【最下邊的】返回位置最下邊的斑點目標。

 舉例

            所有目標                                 面積最小                                    最左邊的

2.2面積篩選

通過設置面積的最小值、最大值，進行斑點篩選。面積在最小值、最大值之間的斑點被保留，之外的斑點被剔除。

            面積篩選前                                                                           面積篩選后

2.3尺寸篩選

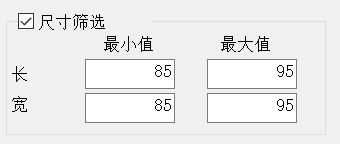

通過設置尺寸的最小值、最大值，進行斑點篩選。尺寸（長、寬）在最小值、最大值之間的斑點被保留，之外的斑點被剔除。

            尺寸篩選前                                                                          尺寸篩選后

2.4二值化模式

斑點分析的前提是把斑點與背景分割開來。一般情況下，默認使用【最小殘差】即可處理絕大部分的圖像。當圖像明暗不明顯，或斑點與背景對比不明顯時，使用【最小殘差】的效果將受到影響，這時使用【最大熵】會得到較理想的效果。

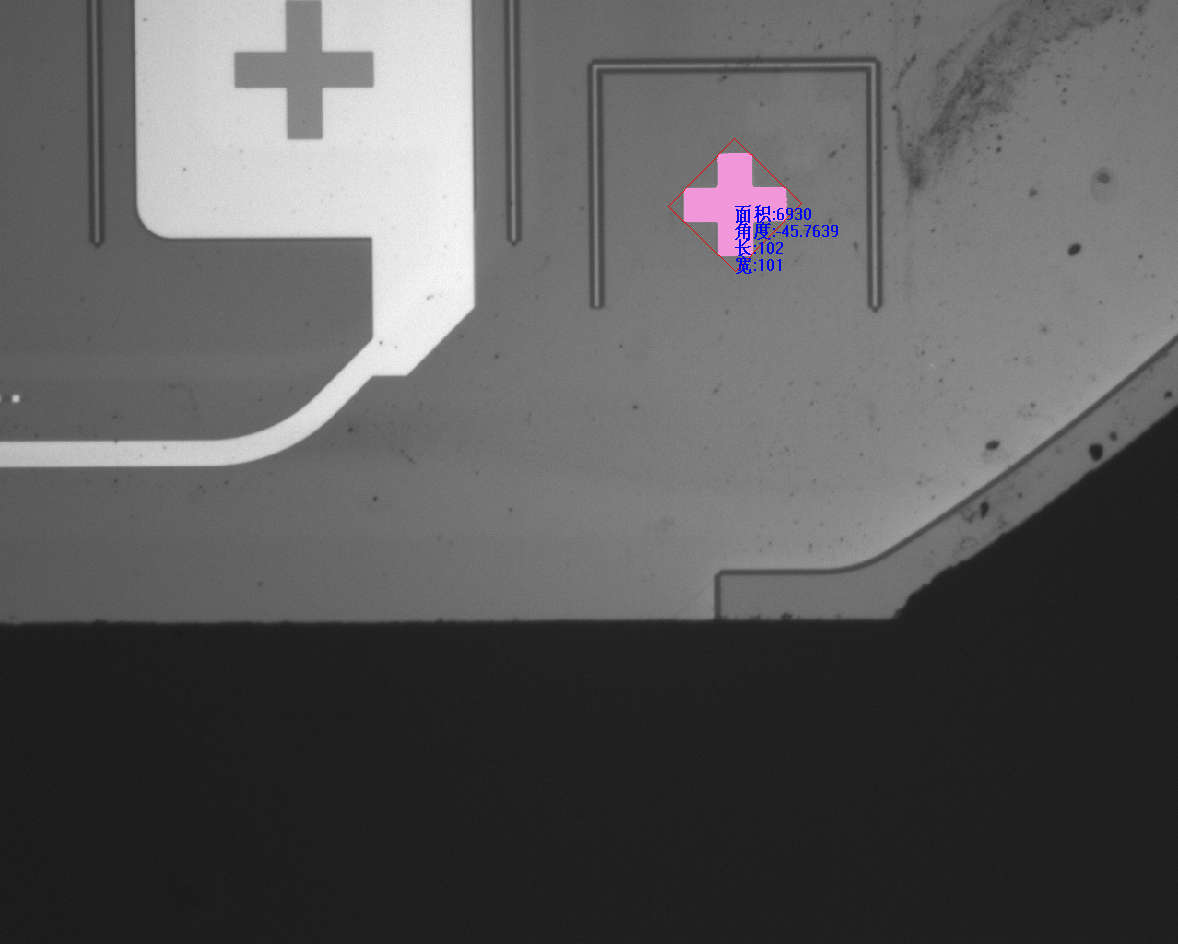

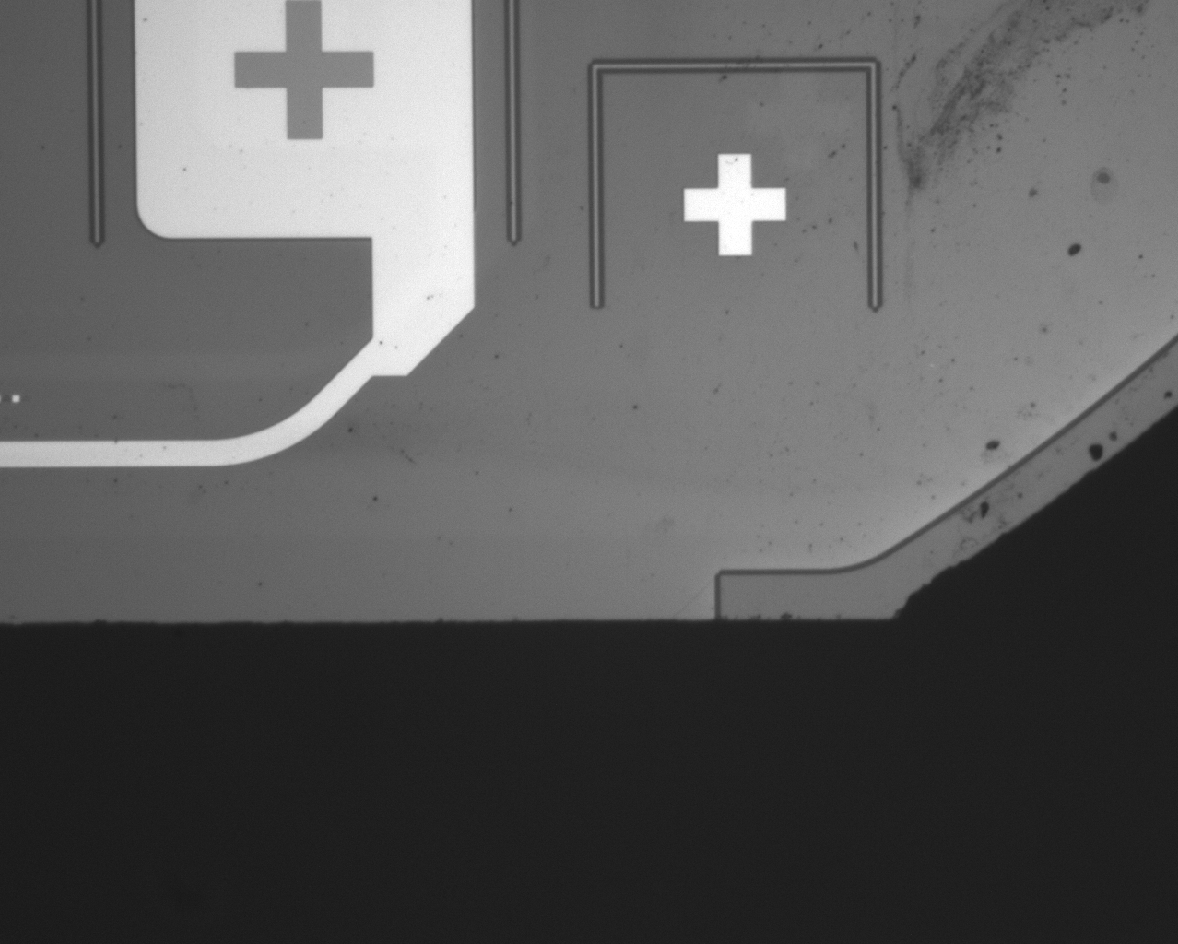

                                                原始圖像，小十字目標

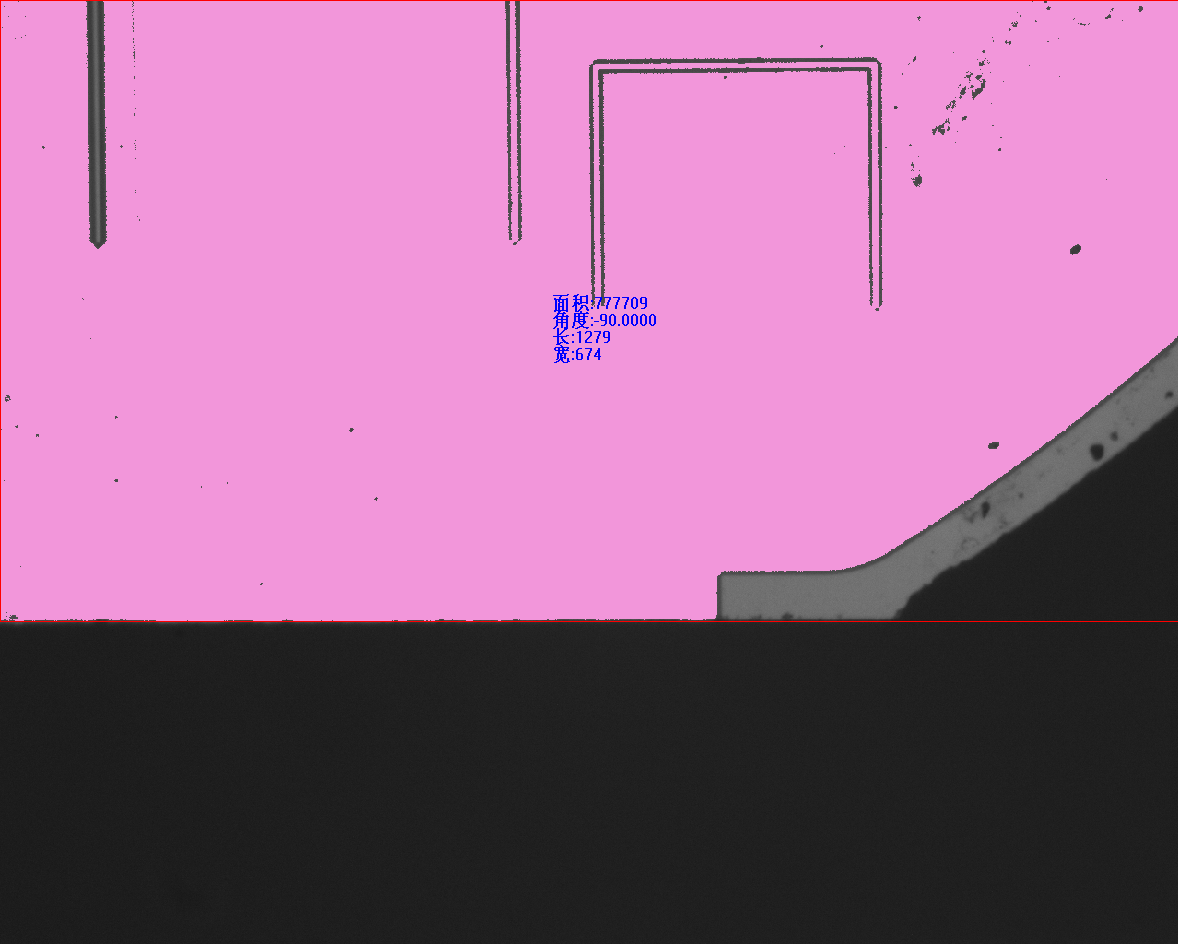

                  最小殘差效果                                                    最大熵效果

2.5圓率

針對需要分析的斑點為圓的情況，圓率是表征斑點與圓相似的程度，數值范圍(0,1],數值越大，表示越近似圓。

 3圓工具的參數設置

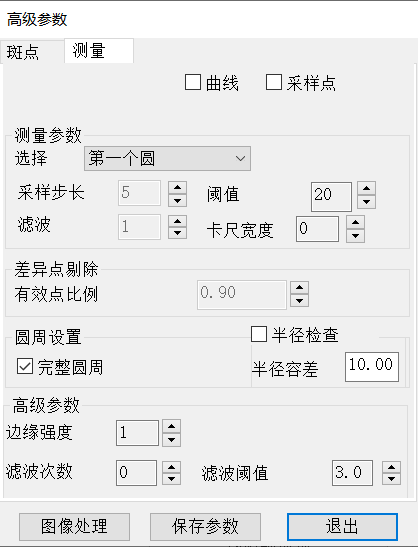

點擊高級參數進入?yún)?shù)設置界面。

【曲線】：勾選后，在圖像區域繪畫出尋找路徑上的變化情況，觀察曲線與閾值線的關系，有助于設置【閾值】參數。

【采樣點】：勾選后，繪畫出測量到的采樣點，觀察采樣點的分布情況，可助于設置參數。

3.1選擇

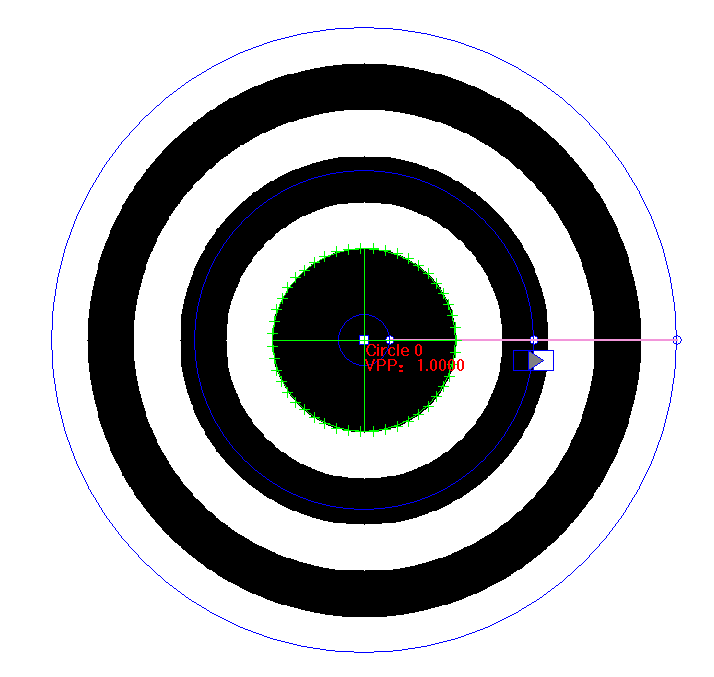

該參數提供按位置選擇的擬合圓結果。

                           第一個圓                                                    第三個圓

3.2采樣步長

該參數設置測量點的個數（卡尺個數）。

3.3閾值

高于該參數值的邊緣點將會添加到擬合圓的點集中。結合【曲線】有助于設置該參數。

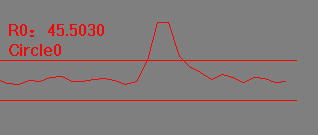

左圖中粉色直線為測量路徑，右圖是對應的曲線。

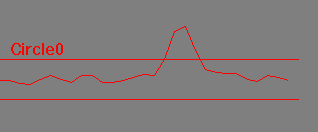

                       測量的路徑                                              曲線（紅線為閾值）

3.4濾波

粉色為一條測量路徑，該參數過濾測量路徑上的干擾點。

                        濾波：2                                                  濾波：8

3.5卡尺寬度

粉色為一條測量路徑，該參數調整使粉色路徑范圍加寬，如下圖所示。當路徑上有干擾點，調整卡尺寬度可有效抗干擾。

                                卡尺寬度0 對應的曲線

                                卡尺寬度5對應的曲線

3.6有效點比例

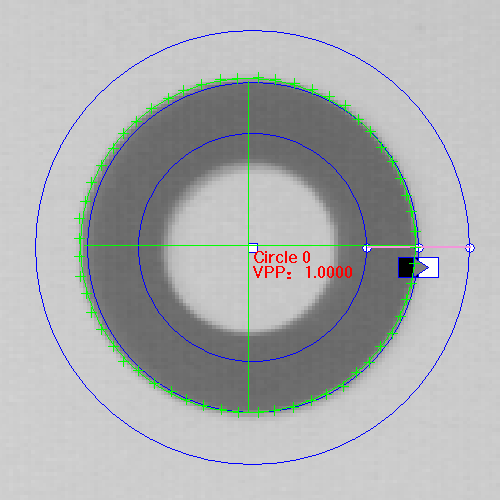

該參數表示參與擬合圓的有效點數量占總測量路徑數量的百分比。由于邊緣殘缺或部分邊緣點被剔除等情況，使得參與擬合圓的邊緣點數目減少，但不能低于該參數值，否則測量失敗。下圖中，有效點比例VPP：0.8182

3.7完整圓周

該選項可實現測量任意的圓弧，直接地避開殘缺或不可靠邊緣范圍，提高測量的穩定性。圓弧工具的鼠標操作與完整圓相似。

3.8半徑檢查

當記錄圓半徑的基準值后，勾選該選項，可在圖像處理過程中檢查圓的半徑。半徑容差單位為像素。

3.9邊緣強度

當邊緣模糊時，可有效增強邊緣的強度，同時起到抗干擾的作用。

                                       測量路徑

         邊緣強度：1                              邊緣強度：4

3.10濾波次數、濾波閾值

這兩個參數是組合使用的，它們起到剔除差異點的作用，提高擬合圓的準確性。

【濾波次數】指執行剔除差異點的次數，強的差異點可能要執行多次才被剔除。

【濾波閾值】留下的有效邊緣點到擬合圓周的平均距離。

                 濾波次數：0                                         濾波次數：1
