(1) LVDS、FPD LINK III聯系與區別

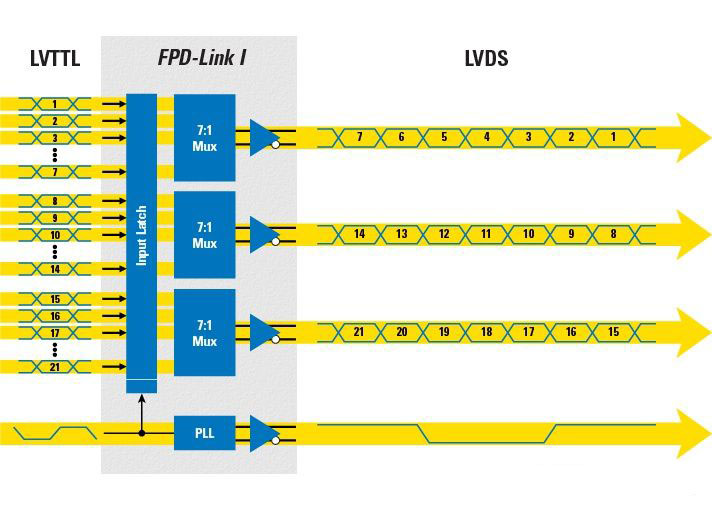

LVDS中文名是低電壓差分信號,它只是一個物理層的規范。在它的基礎上有很多通信層標準,比如:FPD-Link
FPD-Link是高速數字視頻接口,主要用來傳輸視頻數據。FPD-Link是第一次對LVDS規范的應用,由于FPD-Link是第一次對LVDS的成功使用,許多顯示工程師LVDS術語來代替FPD-Link。
FPD LINK III、MIPI、DVP都是接口名稱。
TI公司結合汽車娛樂信息系統應用環境,開發出FPD-Link III 串行器/解串器(ds90ub933、ds90ub934)
(2)LVDS、MIPI聯系
MIPI-CSI-2(camera serial interface)協議是MIPI聯盟協議的子協議,專門針對攝像頭芯片的接口而設計,應用非常廣泛,具有高速,低功耗的特點。
聯系:LVDS低電壓差分信號是一種高速串行信號傳輸電平,由于它傳輸速度快,功耗低,抗干擾能力強,傳輸距離遠,易于匹配等優點,非常適合在mipi輸入輸出端口使用。(這是是指物理層信號)
協議:
名稱 | 解釋 |
應用層 | 即是處理原始圖像數據的各種算法模塊 |
組包層 | 負責將數據按照一定的次序,切割成8比特數據 |
協議層 | 為新生的數據加上包頭包尾,形成符合協議要求的數據流 |
通道管理層 | 將生成的數據流按照一定的次序和要求,進行讀寫管理,輸出數據流 |
PHY層 | 生成MIPI最后的信號波形 |
像素數據 | 經過圖像模塊處理過的數據流,或者原始點額圖像數據流 |
傳輸數據 | 經過MIPI模塊切割或者加上包頭包尾數據 |
控制信號 | 模塊間的控制數據流 |
發送端 | 包括了MIPI數字部分,轉接板等實現MIPI信源傳輸?shù)牟糠?/span> |
接收端 | 包括了轉接板和商用接收端模塊,負責解析收到的MIPI信源 |
(3)MIPI、DVP、LVDS區別(這里的LVDS是指接口,也就是指FPD-LINK接口)
名稱 | MIPI接口 | DVP接口 |
物理特性 | 輸出一堆差分時鐘線,若干對差分數據線,四到六根 | 十一到十五根線 |
傳輸速率 | 傳輸速率快,多用于五百萬像素及以上攝像頭 | 五百萬勉強可以使用 |
糾錯能力 | 采用了ECC和CRC編碼有一定糾錯能力 | 沒有采用任何糾錯編碼 |
抗干擾性 | 采用低壓差分信號,抗干擾能力強 | 抗干擾能力一般 |
1. LVDS接口只用于傳輸視頻數據,MIPI DSI不僅能夠傳輸視頻數據,還能傳輸控制指令;
2. LVDS接口主要是將RGB TTL信號按照SPWG/JEIDA格式轉換成LVDS信號進行傳輸,MIPI DSI接口則按照特定的握手順序和指令規則傳輸屏幕控制所需的視頻數據和控制數據。
接口類型 | 信號線 | 極限速率 | 最大速率 | 抗干擾能力 | 適用攝像頭像素 | PCB laypuit | |
MIPI CSI-2 | 串口 CLKP/N、DATAP/N最大支持4-lane一般2-lane可以搞定 | Gbps | 低壓差分信號,產生的干擾小,抗干擾能力也強 | 支持800W以上 | Ivds接口耦合, 走線必須差分等長 | ||
DVP | 并口 PCLK、VSYNC、 HSYNCD[0 : 11] 支持8/10/12bit數據 | PCLK極限96M左右 | PCLK最好控制在72M以下 | 最大500W | 阻抗要求低 | ||
FPD-Link Ⅲ LVDS | 串口 | 阻抗要求高 | |||||
GMSL | 串口 | Gbps | 阻抗要求高 |
