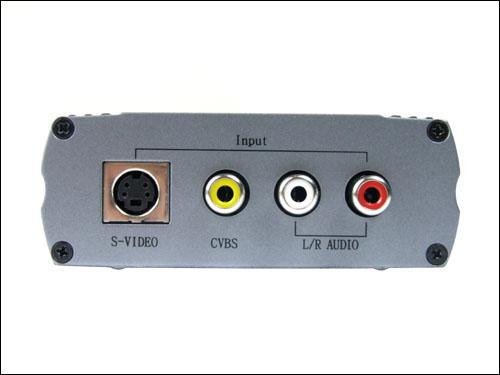

CVBS是Composite Video Broadcast Signal的縮寫，中文翻譯為復合視頻廣播信號。這是最常見的視頻接口，最初在廣播電視領域應用，后來很多相機輸出都支持了CVBS接口，CVBS信號是隔行視頻信號，分辨率為720x576（PAL制）或者720X480（NTSC制），CVBS是標清模擬視頻信號接口，目前已經逐步被數字視頻信號接口和高清視頻信號接口替換掉。

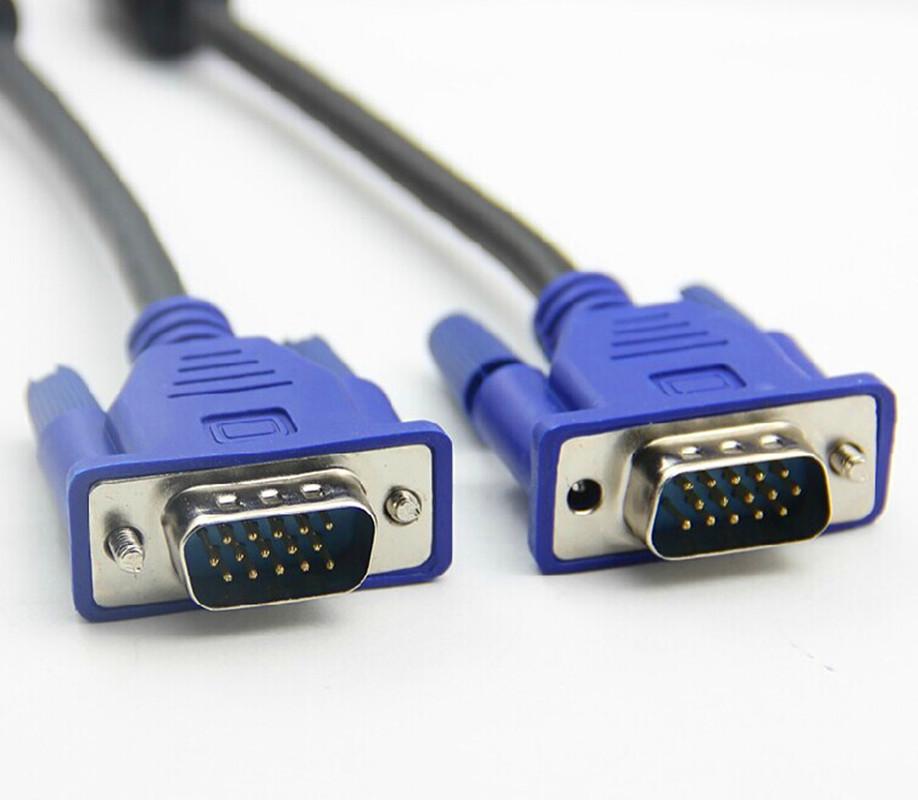

　　VGA是Video Graphics Array的縮寫，是計算機的常用模擬輸出接口。常見的分辨率有1024x768、1280x1024、1600x1200.目前一部分工業相機也提供這種輸出接口，可以直接接液晶顯示器進行顯示監看。常見的VGA信號的視頻在數字化后時鐘主頻一般不超過162MHz,傳輸?shù)膱D像數據率一般不超過3.7 Gbps.

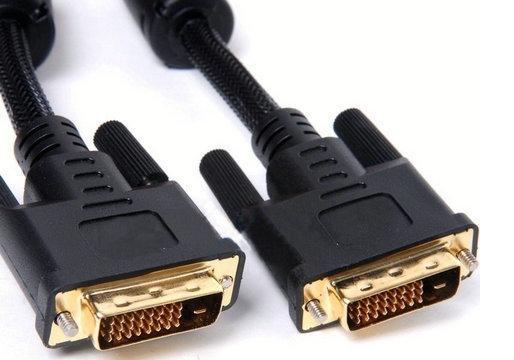

　　DVI是Digital Visual Interface的縮寫，也是計算機的常用輸出接口，該接口是數字接口，VGA接口輸出的是模擬信號，經過顯卡的DA轉換，再經過顯示器的AD轉換后，會有一部分損失，而DVI信號是純數字接口，沒有信號上的損失。隨著時間的發展，DVI接口在計算機領域越來越廣泛，目前有部分工業相機也提供DVI接口，可以直接接液晶顯示器進行顯示監看。單口的DVI最大時鐘頻率：165 MHz ,傳輸?shù)膱D像數據率一般不超過3.7 Gbps.

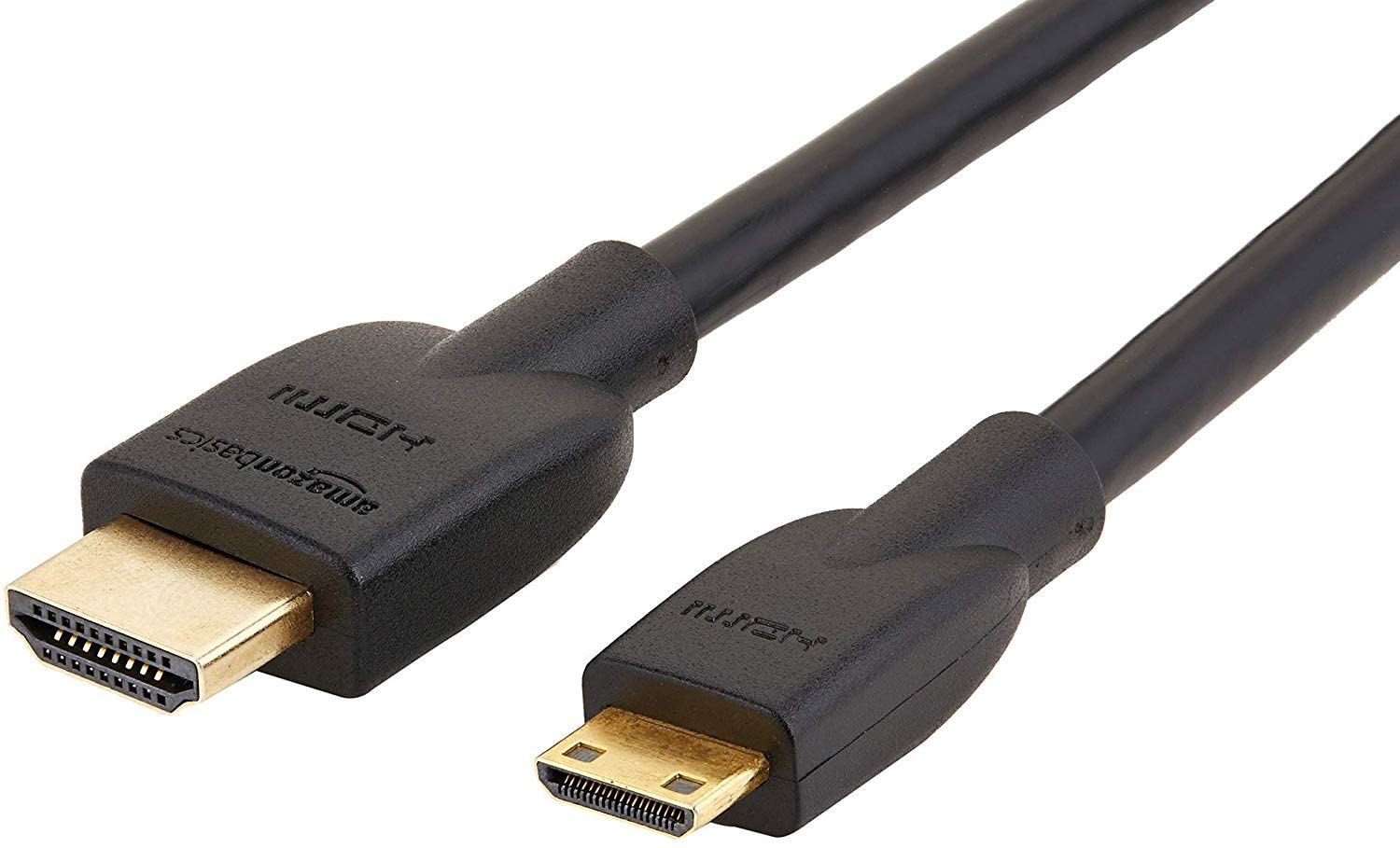

　　HDMI是High Definition Multimedia Interface的縮寫，是數字高清多媒體接口。HDMI接口一開始主要應用于機頂盒、媒體播放機、電視機、攝像機輸出等消費領域，因?yàn)镠DMI兼容DVI接口，同時HDMI可以內嵌聲音，所以HDMI接口應用越來越廣泛，同時HDMI接口的連接器體積小，現在很多工業相機也開始使用HDMI作為信號輸出口。HDMI 1.2的最大視頻帶寬為3.96 Gbps,這在工業相機應用比較廣泛，但是在消費電子領域HDMI目前已經發展到2.0版本，最大視頻帶寬為14.4 Gbps,隨著時間的發展，很多高速相機也會采用該接口作為圖像輸出口。HDMI接口的最大缺點就是緊固性不好，所以如果相機需要移動的話，容易導致信號接觸不良。

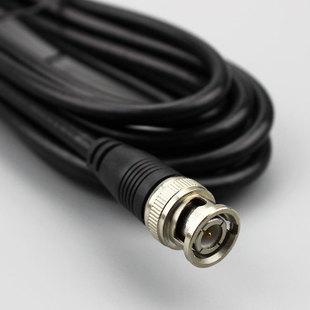

　　SDI是Serial Digital Interface的縮寫，是一種廣播級的高清數字輸入和輸出端口，常用于廣播電視的攝像機接口，SDI接口的傳輸速率上限為2.97Gbps.SDI接口采用和CVBS接口一樣的BNC接口，采用單根銅軸進行信號傳輸，布線施工非常方便，傳輸距離可達300米，在最初的廣電領域和安防領域非常受歡迎。

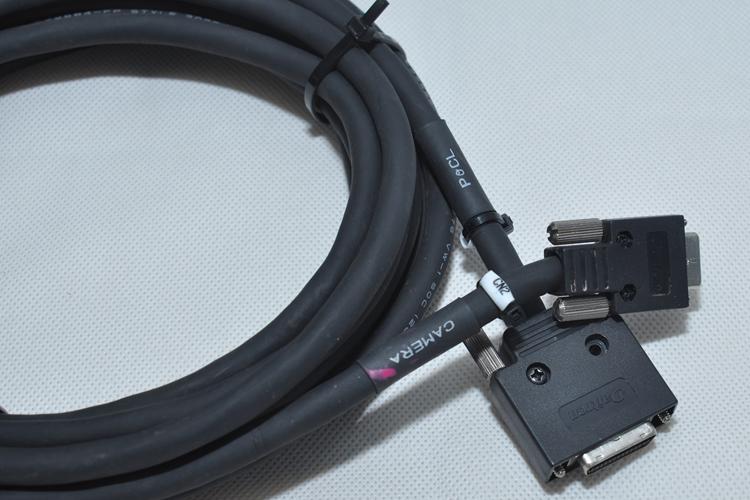

　　Camera link標準規范了數字?jǐn)z像機和圖像采集卡之間的接口，采用了統一的物理接插件和線纜定義。Camera link包括Base,Medium,Full三種規范。Camera Link Base 使用4 個數據通道，Medium 使用了8個數據通道，F(xiàn)ull使用12個數據通道。Camera link接口的始終速率最快是85MHz,則Base的有效帶寬為2Gbps,Medium的有效帶寬4Gbps,Full的有效帶寬5.3Gbps.最近Camera link又新增加了規范Camera link Full+,支持80MHz,傳輸80bit數據，帶寬可達6.4Gbps.

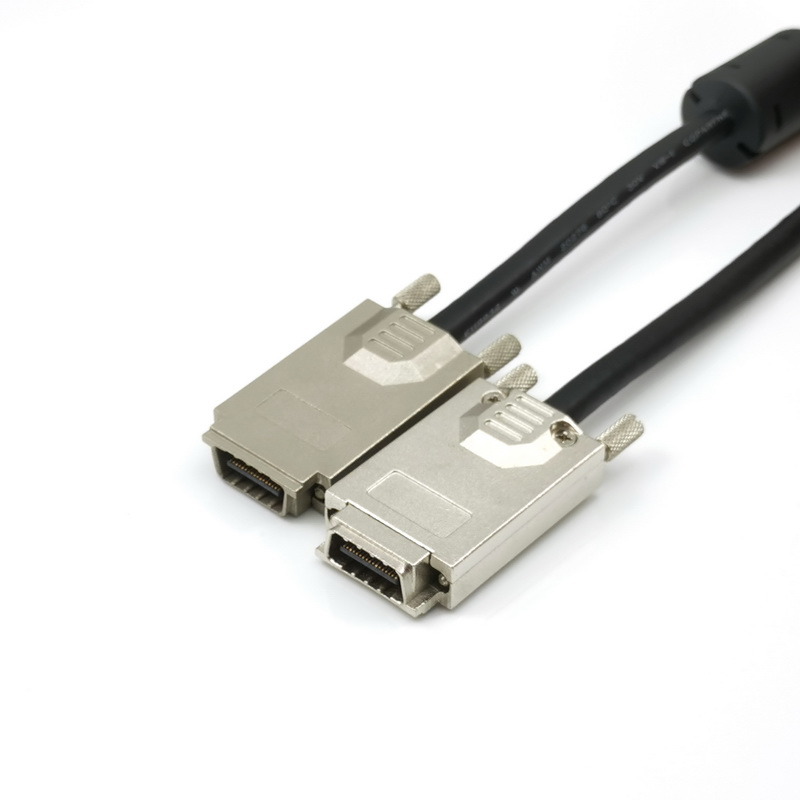

　　HS-LINK接口是由DALSA公司牽頭定義，支持更高速的傳輸帶寬，單一線纜為Camera Link的4倍，信號協議與Camera Link兼容，也可稱為Camera Link-HS.Camera Link-HS的最大傳輸帶寬可達12Gpbs.

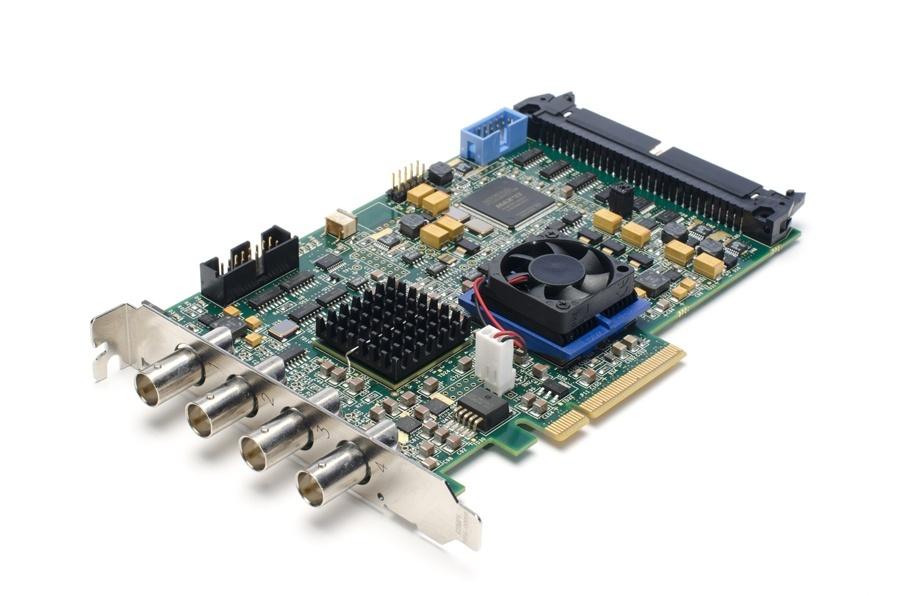

　　CoaXPress該標準容許相機設備通過單根同軸電纜連接到主機，以高達6.25G比特/秒的速度傳輸數據，4根線纜可達25 Gbit/s.標準同軸電纜和帶寬的采用，使得CoaXPress不僅可以引起機器視覺應用領域的興趣，還適合廣泛采用同軸電纜的醫療與安保市場的應用。

       9.網口相機

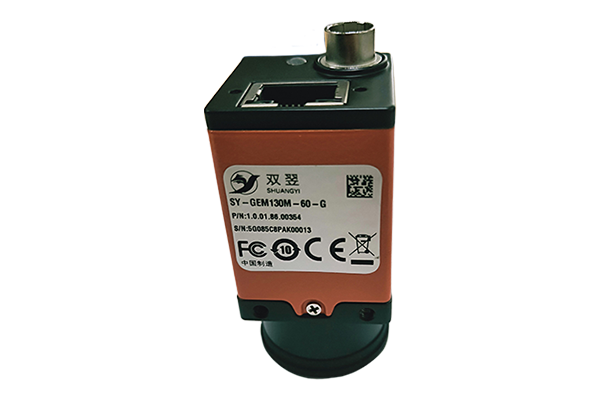

     工業圖像處理所用的GigE接口是通過2006年年中正式采用的GigE Vision標準定義的。GigE相機最大的優勢是其高速數據傳輸量(120 MB/s)和最長可達100 m的線材長度：這些因素使千兆網(GigE)成為普遍選用的數字接口。與幾項舊的接口技術不同，GigE不需要圖像采集卡，可大大降低成本。這一接口的另一項優勢是可以很容易地實現與多臺相機的結合—— 由此，可以很方便地設置多相機應用。此外，GigE接口提供了單線材解決方案的可能性。帶有PoE（Power over Ethernet，以太網供電）的相機可通過數據線供電。

　　以上就是本文今天為大家分享的圖像采集存儲系統的各種類型的接口，希望能夠?yàn)橛脩粼谶x擇圖像采集存儲系統時帶來幫助。
