塞孔的工藝流程近年來在PCB產業里面的應用越來越廣泛，尤其是在一些層數高，板子厚度較大的產品上面更是備受青睞。人們希望使用塞孔來解決一系列使用綠油塞孔或者壓合填樹脂所不能解決的問題。然而，因?yàn)檫@種工藝所使用的樹脂本身的特性的緣故，在制作上需要克服許多的困難，方能取得良好的塞孔產品的品質。借助于雙翌的自動對位系統，通過高分辨率的相機，在保證對位精度的同時增加了相機的視野范圍，相對傳統的方式，減少了設備在更換不同型號的產品調試時間，方便客戶進行不同料號之間的切換。實現了換型簡單，使用簡單，調試方便，為終端客戶節約人工成本，提高設備的運行效率和穩定性。

軟件介紹

WiseAlign是雙翌針對印刷行業自主研發的簡易型CCD視覺對位軟件，具有方便的圖像學習功能，簡捷的操作流程，高超的對位速度和精度等特點；搭配精密UVW對位平臺模組，從而使系統精度和穩定性更有保障，應用搭建更具靈活性，性價比極具行業優勢。

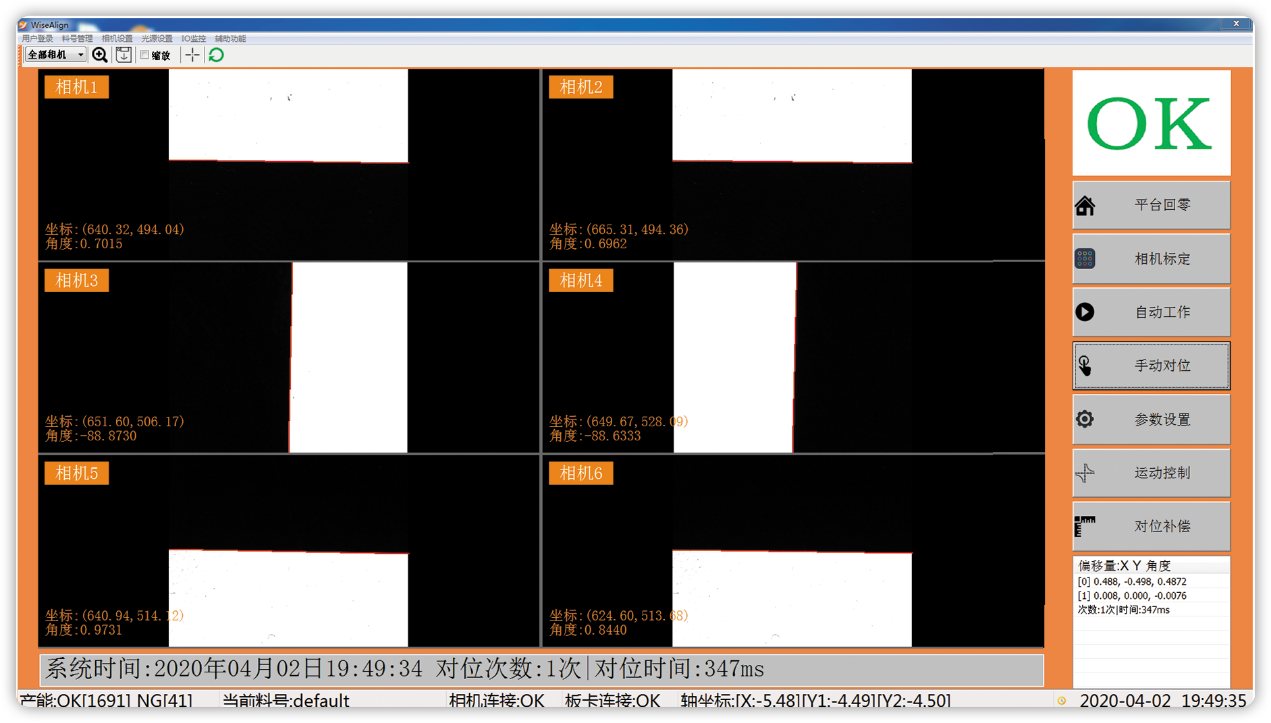

軟件主界面

軟件分后臺配置軟件和運行軟件兩大部分。后臺軟件配置設備應用工藝，硬件資源，UI交互即可完成；運行軟件簡潔明了，易操作；只需幾分鐘即可完成一臺新應用的配置，快速進入調試階段；十幾分鐘完成設備視覺部分調試。

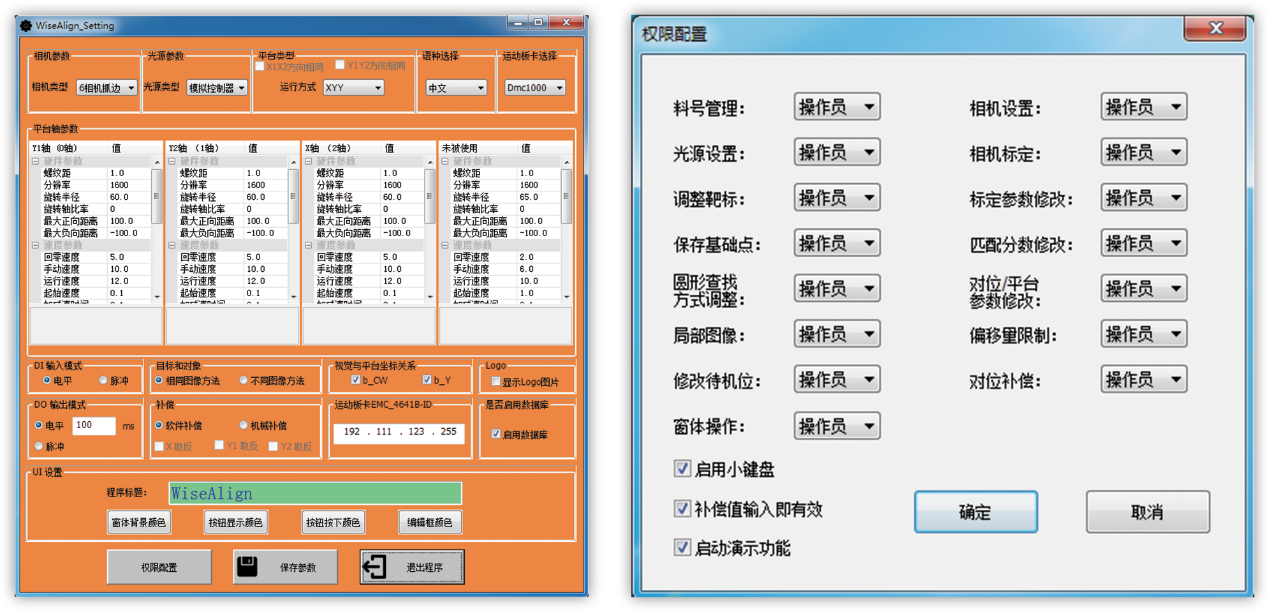

軟件設置界面

雙翌視覺WiseAlign視覺對位軟件優勢

? 六相機定位更精準

? 高速全自動印刷

? 使用簡單無需編程，通過簡單設置既可完成

? 主要針對印刷行業

? 視覺對位系統獨立于整個設備控制系統，使維護更簡單

絲印設備搭載雙翌視覺WiseAlign視覺對位系統

雙翌視覺WiseAlign視覺對位軟件特點

1. 支持2-6顆相機

2. 支持所有功能塊的權限配置

3. 支持配置平臺相關參數

4. 支持常用的4種對位平臺，視覺控制對位平臺

WiseAlign對位相關參數設置

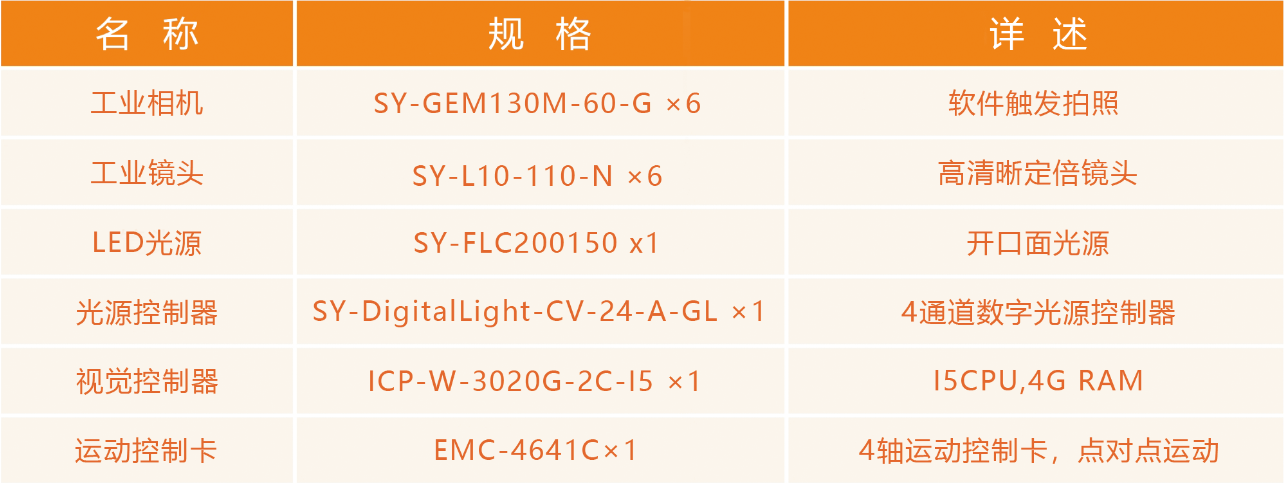

系統配置清單

1.六相機方案利用兩個相機看長邊方向，更好的把控長邊方向的角度誤差，提供對位精度；

2.對位次數約2次左右，時間把控在1s以內；

3.自動補償功能：第一次絲印后，返回通過視覺看油墨邊位置來調整油墨與玻璃的最終絲印位置，提高調試效率。
