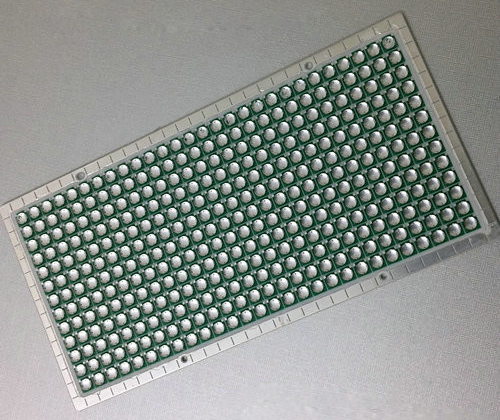

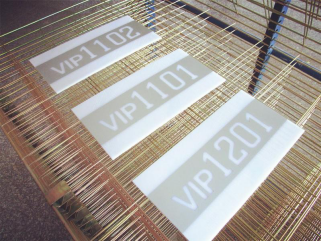

印刷后的陶瓷片在電子制造中是重要的生產材料，在陶瓷片絲印過程中，精確的圖案定位不僅是保障產品質量的核心要素，更關乎產品的美觀與功能性。然而，陶瓷片材質堅硬、表面平整度差異較大，并且在絲印過程中容易發生熱脹冷縮，導致絲印圖案難以精準定位，傳統絲印技術難以攻克這些難題，致使廢品率居高不下。

WiseAlign視覺對位軟件的誕生，為陶瓷片絲印行業帶來了轉機。該軟件集成了高分辨率的 CCD 相機與先進的算法系統，能夠快速捕捉陶瓷片表面的紋理特征與定位標識，實現像素級別的精準識別。即使陶瓷片表面存在細微瑕疵或色澤差異，軟件也能精準識別，快速且準確地計算出陶瓷片的位置與角度偏差。

計算完成后，WiseAlign軟件會立即將數據傳輸至絲印設備，絲印設備依據指令，迅速調整絲印頭的位置與角度，確保絲印圖案準確無誤地印制在陶瓷片的預定位置，其視覺定位精度可達±0.015mm，大幅降低了因?qū)ξ黄顚?dǎo)致的不良品率。

雙翌WiseAlign軟件的操作界面簡潔易懂，操作人員只需進行簡單的參數設置，就能根據不同的陶瓷片規格與絲印要求，快速完成系統配置與調試。同時，WiseAlign軟件兼容性強，能與市面上大多數絲印設備無縫對接，降低企業設備更換成本。

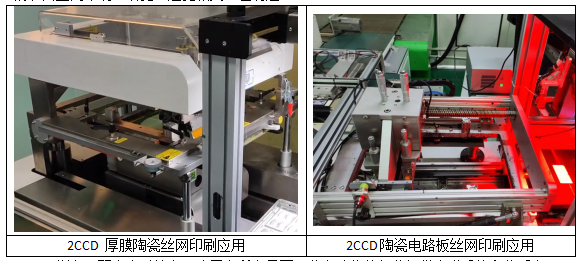

目前，WiseAlign視覺對位軟件已廣泛應用于陶瓷電子元件、陶瓷裝飾材料等陶瓷片絲印生產場景，助力眾多企業提升生產效率與產品質量，成為陶瓷片絲印行業不可或缺的得力助手。

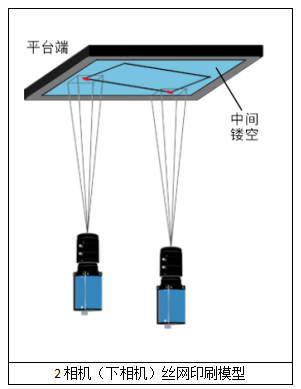

WiseAlign視覺對位系統在此絲網印刷的應用模型如下：

在工業自動化領域，WiseAlign - 2C 雙相機自對位技術應用極為廣泛。其機構工藝簡潔，易于實現。雙翌 WiseAlign 軟件操作簡便，即便是新手也能快速上手。為了幫助用戶更好地使用軟件，公司還貼心地提供軟件教學與遠程培訓服務，全方位助力用戶掌握操作技巧。

以實際案例來看，運用這款軟件進行高精度對位應用時，在網板絲印環節，產品的對位精度能夠精準達到 ±0.02mm，且對位時間可控制在 0.3s 以內。

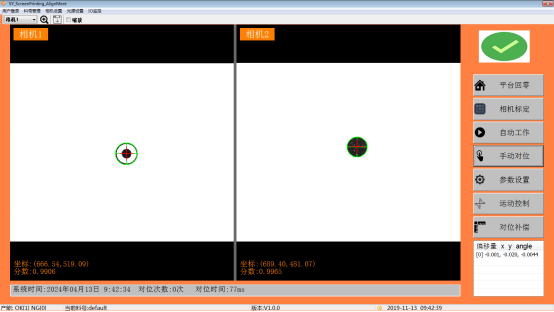

WiseAlign-2C軟件主界面

對位原理圖示

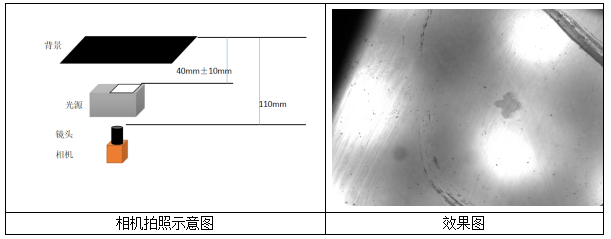

打光配置和實際Mark電拍照?qǐng)D如下：

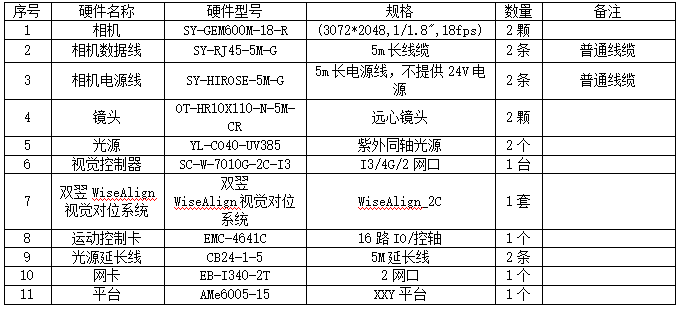

硬件配置清單如下：

此方案適用領域?yàn)?Pet薄膜材料、柔性觸摸屏、玻璃、電腦鍵盤線路、多層板等電子元器件的表面絲網印刷、填孔、通孔相關工藝制造。
