在高端電子設備制造中，TP（觸摸屏）與柔性屏的貼合工藝難度極高，而MasterAlign視覺對位軟件成為了攻克這一難題的關鍵利器。憑借其卓越的圖像識別和處理能力，MasterAlign為貼合過程帶來了前所未有的精準度與效率提升。

MasterAlign視覺對位軟件采用先進算法，搭配高分辨率相機，能夠在極短時間內精準識別柔性屏和TP上的細微特征點。超優的圖像采集速度，確保在高速貼合作業時也能實時捕捉位置信息。在實際生產中，軟件可將定位精度控制在±3μm，遠遠高于行業平均水平，極大地減少了貼合偏差。

在貼合過程中，MasterAlign 實時監測柔性屏和 TP 的位置變化。一旦檢測到位置偏差，能在毫秒內快速生成并傳輸調整指令至貼合設備，保證每一次貼合都精準無誤。無論是折疊屏手機、可穿戴設備的柔性顯示屏，MasterAlign 視覺對位軟件都能精準助力TP貼合，為柔性顯示技術的發展提供堅實保障，推動電子制造行業邁向新高度。

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位。此案例中使用軟件進行高精度的對位應用，在TP屏幕的貼合中，其對位精度可達到±0.001mm，而工作中穩定保持對位時間在0.2s內完成。

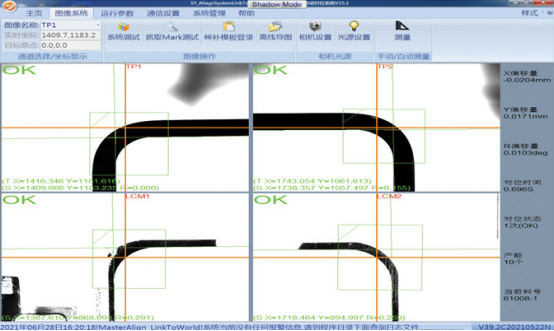

MasterAlign-4C軟件主界面

對位原理圖示

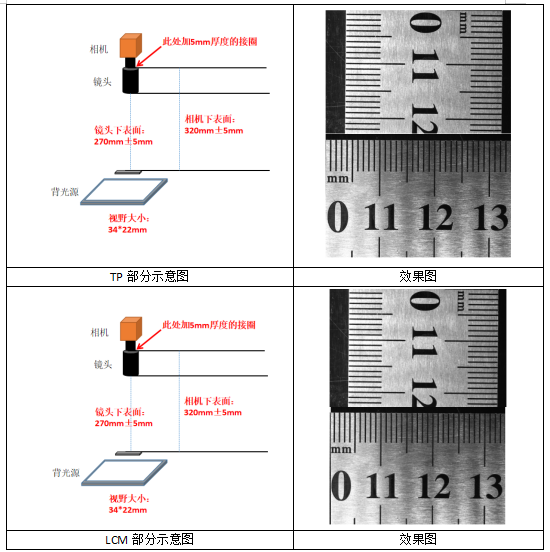

打光配置和實際Mark電拍照圖如下：

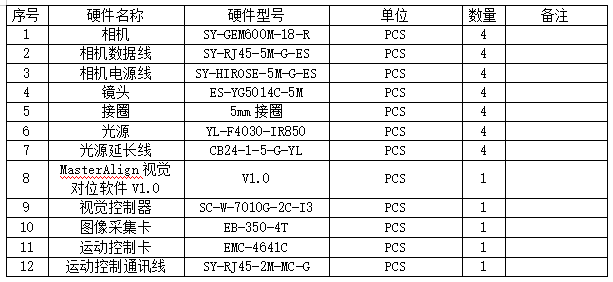

硬件配置清單如下：

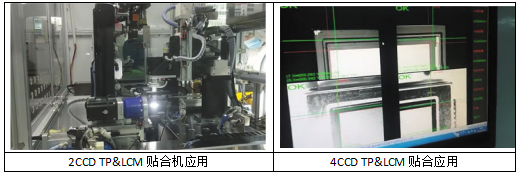

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

深圳市雙翌光電科技有限公司主要產品包括視覺對位系統、機械手視覺定位、視覺檢測、圖像處理庫等為核心的20多款自主知識產權產品，主要客戶群體覆蓋消費電子、新能源、物流、交通、醫藥、科研、汽車制造業、光伏半導體、倉儲物流行業等領域。產品已在眾多客戶上線使用，技術先進，性能穩定，運行順暢，助力客戶減員增效，實現自動化轉型升級。
