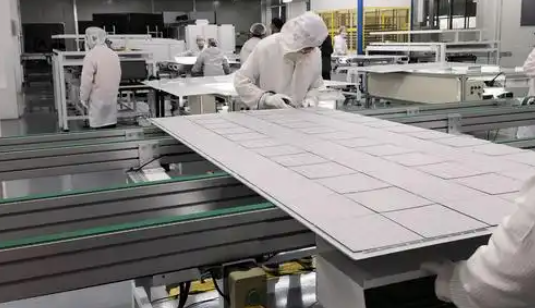

在光伏產業蓬勃發展的當下，光伏板的生產質量直接關系到能源轉換效率與使用壽命。其中，貼標環節看似簡單，實則面臨諸多工藝挑戰。

光伏板尺寸較大，且在生產過程中會存在一定的形變，傳統貼標方式難以保證標簽在大面積板面上的精準定位，容易出現偏移、褶皺等問題。此外，光伏板表面材質特殊，對貼標過程中的吸附、貼合力度要求苛刻，稍有不慎就會損壞板面或?qū)е聵?biāo)簽粘貼不牢。而且，不同批次的光伏板在表面紋理、顏色等方面存在細微差異，這進一步增加了視覺識別與定位的難度。

MasterAlign 視覺對位軟件則成為解決這些難題的關鍵。它配備了高分辨率相機和自適應圖像識別算法，能夠快速且精準地識別光伏板上的特征點，即便面對存在形變的板面，也能實現亞毫米級的定位精度，誤差可控制在 ±0.1mm 以內。軟件的智能分析系統可根據光伏板表面材質特性，自動調整貼標參數，確保標簽在貼合時既牢固又不會損傷板面。面對不同批次的產品差異，MasterAlign 強大的自學習功能，能快速適應新的視覺特征，無需頻繁人工干預。在實際生產中，它與自動化貼標設備緊密配合，實現每分鐘處理 10 - 15 塊光伏板的高效貼標作業，相比傳統人工貼標或普通視覺輔助貼標，效率提升了 2 - 3 倍，同時將貼標不良率從 10% - 15% 降低至 3% 以內，極大地提高了光伏板的生產質量與產能，為光伏企業在激烈的市場競爭中贏得優勢。

MasterAlign視覺對位系統在此應用中的模型如下：

MasterAlign-1C單相機在工業自動化中應用極為普遍，其機構構造簡潔明了，工藝實現流程簡便快捷，便于企業快速部署與實施。軟件界面直觀友好，操作流程簡單易懂，用戶上手迅速，學習成本低。在此案例中展現出高精度對位能力，貼標對位精度高達±0.02mm，同時每次對位僅需0.4秒，顯著提升生產效率和精度。

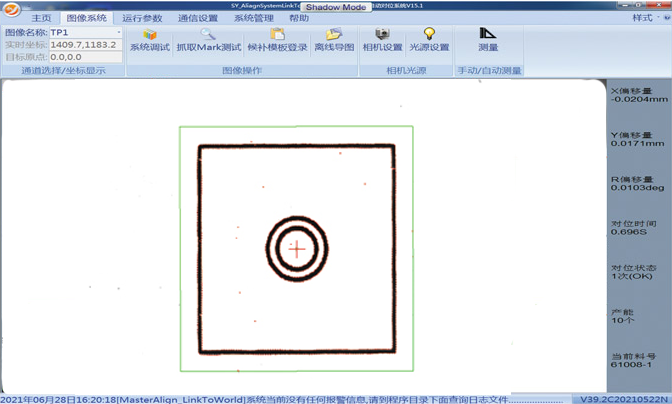

MasterAlign-1C軟件主界面

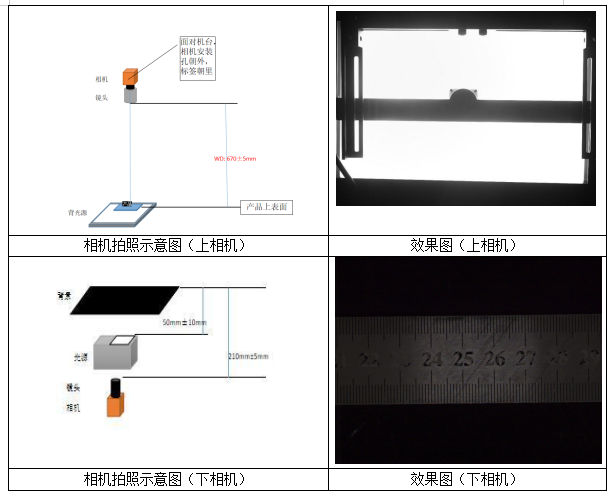

打光配置和實際Mark電拍照?qǐng)D如下：

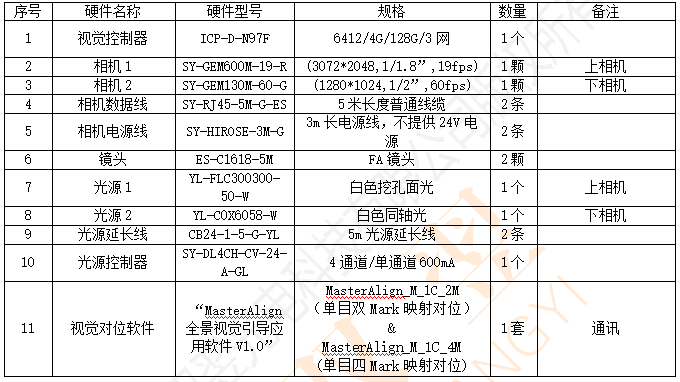

硬件配置清單如下：

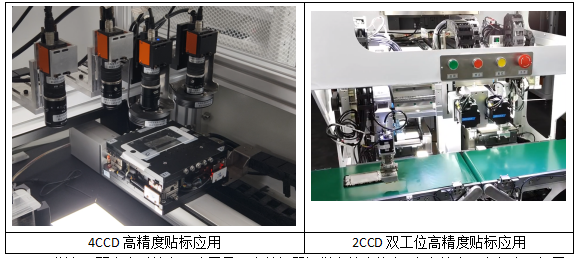

此方案適用領域?yàn)?手機背板、平板外殼、包裝外標簽、電子版二維碼、線路板標識等產品的貼標應用。
