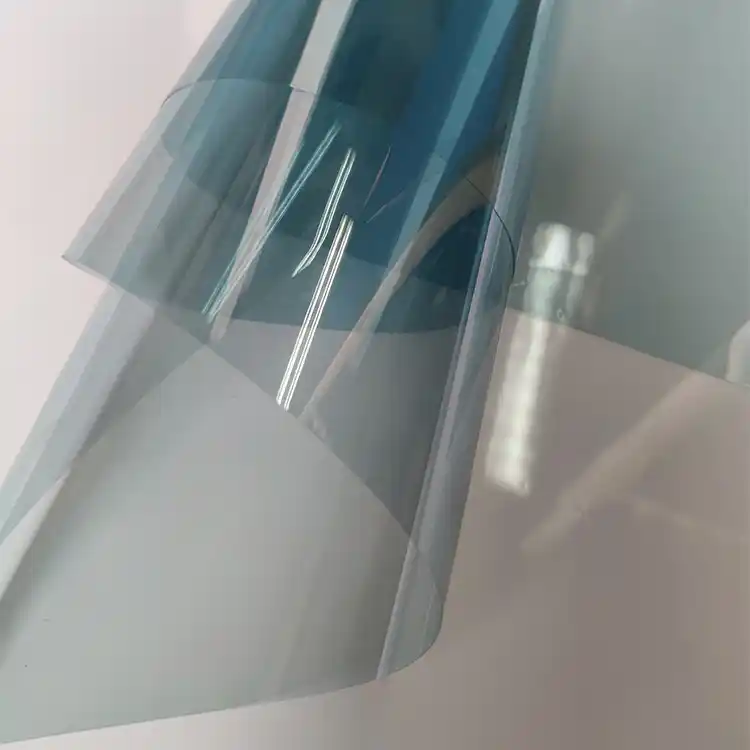

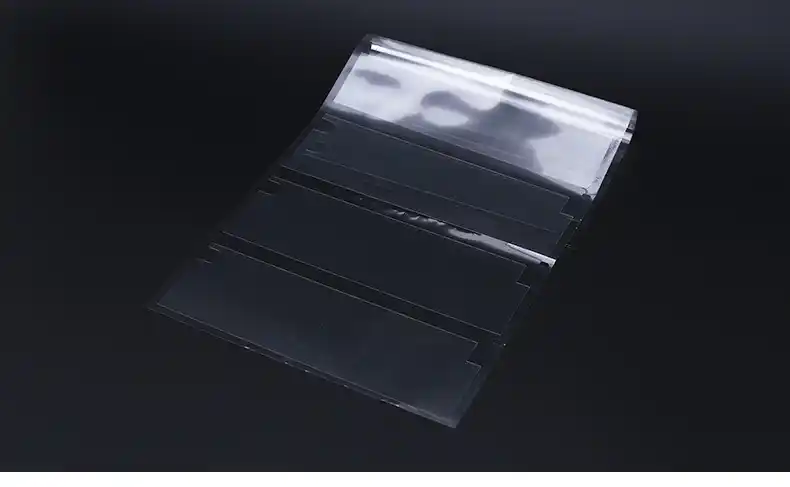

在高透膜材的生產加工中，定位模切是極為關鍵的環節，直接決定了產品的質量和成品率。高透膜材因其特殊的光學性能和廣泛的應用領域，如電子屏幕保護膜、光學鏡片保護膜等，對模切的精度有著近乎苛刻的要求。傳統的模切方式在面對高透膜材時，由于其材料的高透光性、柔軟性以及易變形等特性，定位精度難以保證，導致模切后的產品出現尺寸偏差、邊緣不整齊等問題，嚴重影響了產品的品質和市場競爭力。

MasterAlign 視覺對位軟件的出現，為高透膜材定位模切帶來了突破性的解決方案。該軟件配備了先進的高分辨率視覺系統，能夠精準識別高透膜材上的細微特征和定位標記，即使膜材具有高透光性，也能通過特殊的圖像處理算法，清晰地捕捉到關鍵信息。通過對膜材的實時監測和分析，MasterAlign 視覺對位軟件可以快速準確地計算出膜材的實際位置和角度偏差，并將這些數據實時傳輸給模切設備。

模切設備在接收到軟件傳輸?shù)木珳?zhǔn)數據后，能夠迅速調整刀具的位置和角度，實現對高透膜材的精準模切。MasterAlign 視覺對位軟件的定位精度可達 ±0.01mm，這一精度極大地滿足了高透膜材對模切精度的嚴苛要求，有效避免了因定位偏差導致的產品質量問題，顯著提高了產品的良品率。

此外，MasterAlign 視覺對位軟件操作簡便，操作人員只需在軟件界面上進行簡單的參數設置，即可根據不同的高透膜材和模切要求，快速完成系統的配置和調試。軟件還具備強大的兼容性，能夠與多種品牌和型號的模切設備進行無縫對接，大大降低了企業引入新設備的成本和難度。

目前，MasterAlign 視覺對位軟件已經在眾多高透膜材生產企業中得到廣泛應用，幫助企業提升了生產效率和產品質量，贏得了市場的認可和好評，成為高透膜材定位模切領域不可或缺的重要工具。

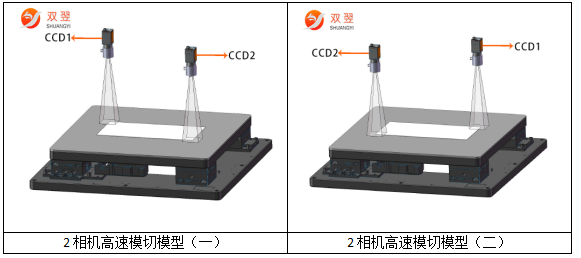

MasterAlign視覺對位系統在此模切應用模型如下：

MasterAlign-2C雙相機自對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中用戶的模切機使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其精度可達±0.02mm，而對位時間在0.4s內完成。

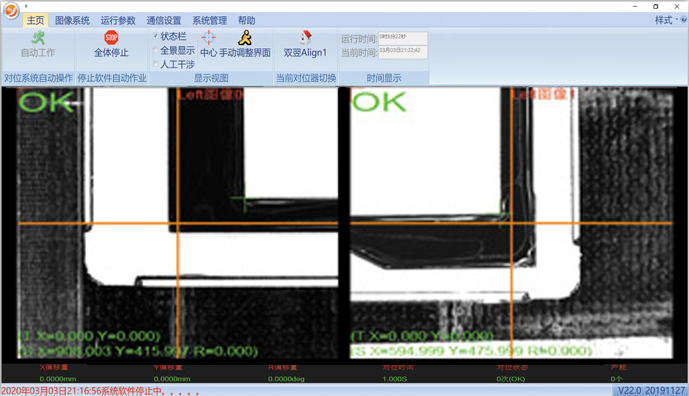

MasterAlign-2C軟件主界面

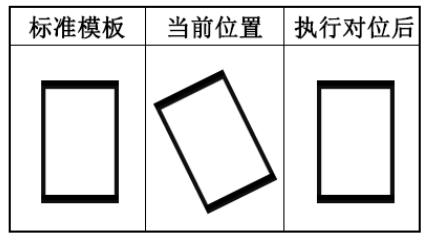

對位原理圖示

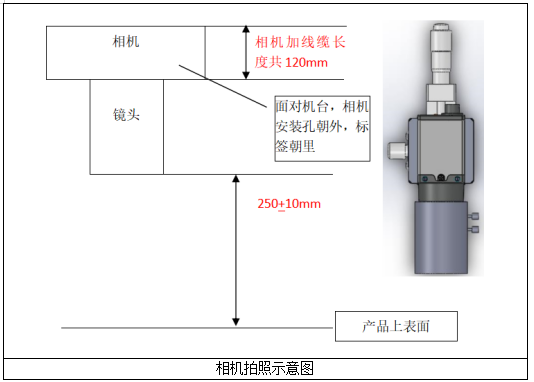

打光配置示意如下：

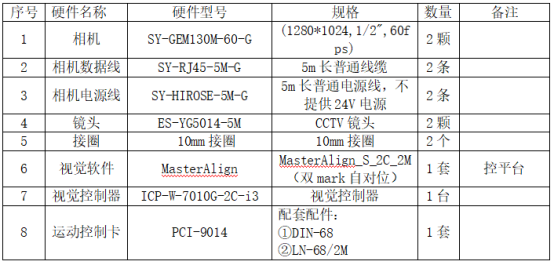

硬件配置清單如下：

此方案適用領域為:各種膜材、紙材如黃板紙、無紡布、美紋卷紙、PU皮革等材料的視覺定位模切加工制造。
