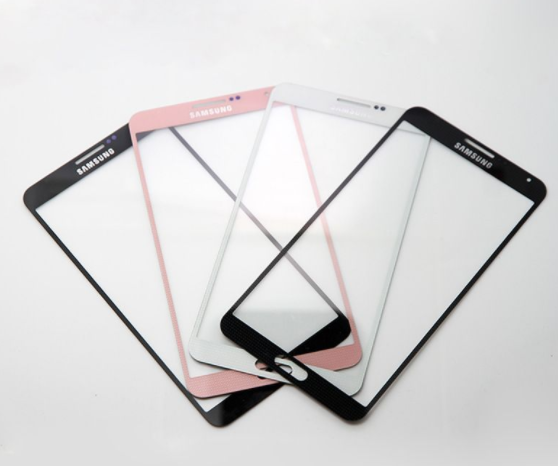

玻璃蓋板絲印，是玻璃加工中的一道重要工序，通過絲印技術將圖案、文字等印刷到玻璃表面。這一過程包括繃網、上漿、干燥、曬版、顯影、干燥等一系列精細操作，最終使油墨牢固地附著在玻璃上，形成經久耐用的圖案。根據絲印原理，油墨在印刷到玻璃表面后，需經過固化處理以增強其附著力。此外，絲印還分為手動絲印和機器絲印兩種，后者以其高效、精準的特點在現代工業生產中占據主導地位。

在如今的玻璃印刷行業，趨于自動化、省人工的應用越來越普遍，隨著產業升級，玻璃印刷制造行業對于精度要求越來越高，效能要求也越來越高。WiseAlign 玻璃印刷視覺應用軟件可以實現更高精度的印刷，搭載對位平臺和CCD，完美的解決了客戶對于高標準玻璃印刷的工藝要求。

WiseAlign  5相機玻璃印刷視覺應用軟件是雙翌光電自主研發的用于玻璃視覺對位印刷的軟件。采用5組高精度CCD視覺系統對玻璃精準對位及校正，印刷精度可達±0.015mm，控制UVW平臺校正玻璃的上料誤差，實現高精度的玻璃絲印。

通過WiseAlign_Setting軟件，快速高效地搭配自己的對位系統以及平臺類型后。進入運行軟件根據產品快速調整圖像效果、基準位置等，迅捷驗證客戶的應用需求，達成客戶目標，實現雙贏。

WiseAlign運行軟件核心攻克的主要行業有：半導體曝光、半導體高精度對位應用、膜材絲印/套印、手機玻璃絲印/移印等相關自對位應用。

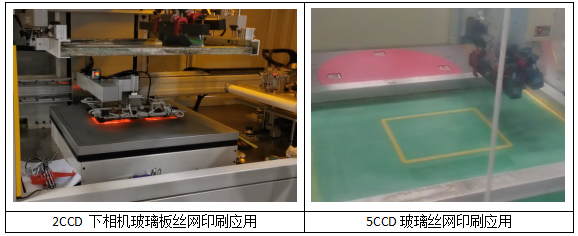

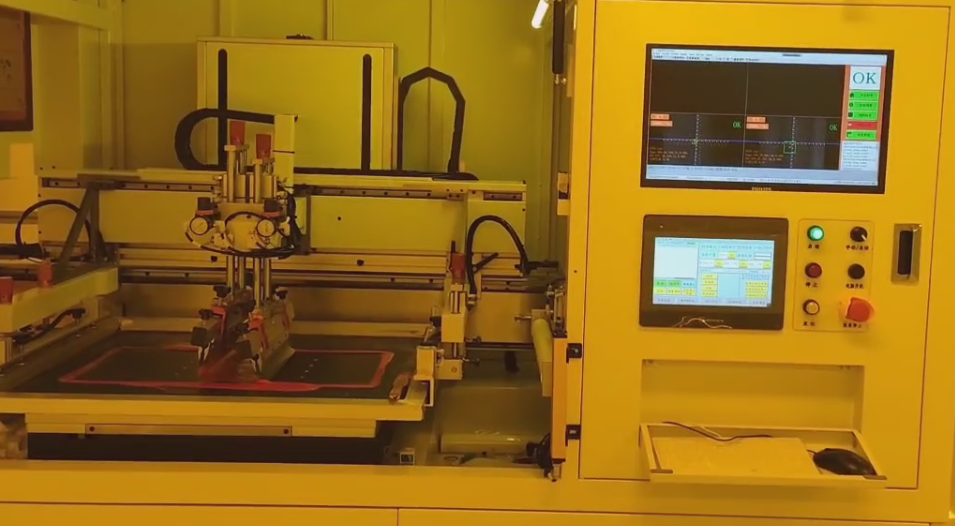

WiseAlign視覺對位系統在此有機玻璃絲網印刷的應用模型如下：

WiseAlign-5c自對位在工業自動化領域中應用的非常廣泛，其機構工藝簡單，容易實現，而雙翌WiseAlign軟件操作簡單容易上手，公司也配套提供軟件教學、遠程培訓。此案例中使用軟件進行高精度的對位應用，絲印的過程中對位精度可達±0.02mm，而在對位的時間也可以控制在在0.3s內完成，只要硬件設備配合得當，更快的速度也能夠達到，極大的提升了生產的效率。

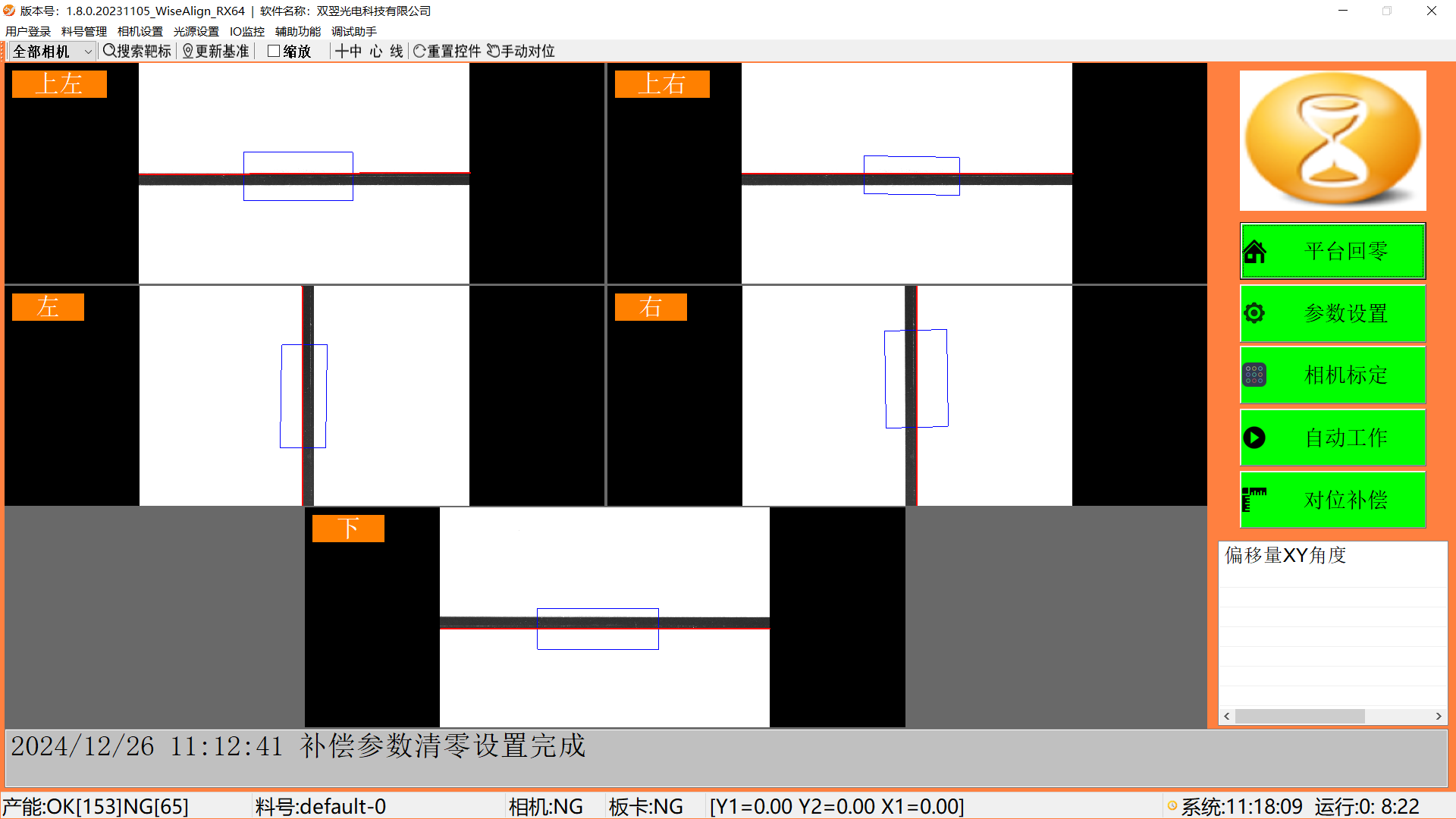

WiseAlign-5C軟件主界面

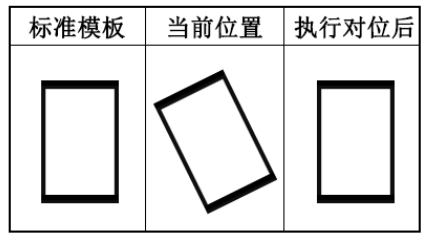

對位原理圖示

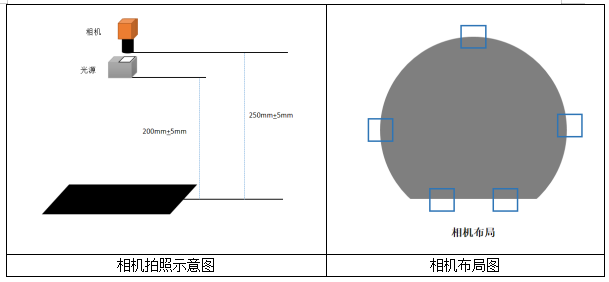

打光配置和實際Mark電拍照圖如下：

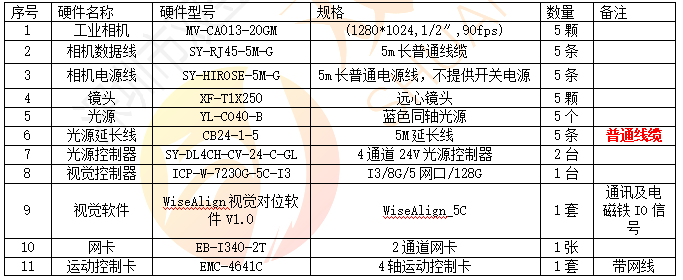

硬件配置清單如下：

此方案適用領域?yàn)?Pet薄膜材料、柔性觸摸屏、玻璃、電腦鍵盤線路、多層板等電子元器件的表面絲網印刷、填孔、通孔相關工藝制造。
