高速模切機作為工業生產中的關鍵設備，其速度和精度直接關系到產品的質量和生產效率。而在這一過程中，MasterAlign視覺對位軟件發揮了至關重要的作用。高速模切機憑借其高精度、高效率、自動化的特點，廣泛應用于印刷包裝、電子制造、汽車制造等多個領域，成為實現自動化生產不可或缺的一環。而MasterAlign視覺對位軟件，作為雙翌公司專為模切行業打造的高效視覺應用軟件，更是為高速模切機帶來了革命性的提升。

MasterAlign視覺對位軟件具備高精度定位、智能化調整、兼容性強、易于操作等特點。它能夠?qū)崟r(shí)捕捉并分析待加工材料的圖像信息，通過精確的算法計算出最佳切割路徑和位置，實現微米級的定位精度。同時，軟件還具備強大的智能分析能力，能夠自動適應不同型號、不同尺寸的材料，快速調整切割參數，確保每一次模切都能達到最佳效果。此外，MasterAlign視覺對位軟件還支持多種硬件設備和控制系統，能夠輕松接入現有的生產線，實現無縫對接，操作界面也簡潔明了，易于上手。

在高速模切機中，MasterAlign視覺對位軟件的應用極大地提高了切割精度和生產效率。軟件能夠?qū)崟r(shí)捕捉材料的圖像信息，精確計算出切割路徑和位置，確保切割精度達到微米級，滿足高品質要求。同時，軟件的高速處理能力也縮短了切割周期，提高了生產效率。此外，由于切割精度高、定位準確，廢品率也大大降低，節省了材料成本和生產時間。更重要的是，MasterAlign視覺對位軟件能夠自動適應不同型號、不同尺寸的材料，快速調整切割參數，實現了智能化生產，提高了生產線的靈活性和響應速度。

以卷對卷高速激光模切機為例，該設備在采用MasterAlign視覺對位軟件后，成功取代了傳統模切方式，不受切割圖形限制，實現了對印刷后的成卷材料的連續自動模切。同時，采用高速振鏡飛行切割技術，切割速度更快，后聚焦的光學原理讓光斑更細，切割效果更好。此外，糾偏系統的配備也讓自動收送料更精準，從而保證了模切的準確性。

綜上所述，MasterAlign視覺對位軟件在高速模切機中的應用，不僅提高了切割精度和生產效率，降低了廢品率和生產成本，還為工業生產帶來了顯著的效益。它使得高速模切機更加智能化、自動化，為企業的生產和發展提供了有力的支持。

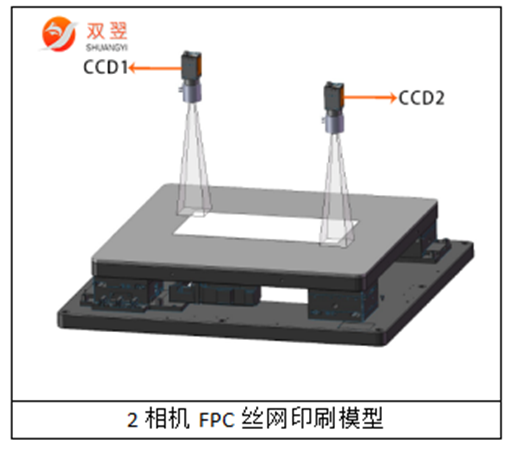

MasterAlign視覺對位系統在此應用中模型如下：

MasterAlign-2C雙相機自對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對位精度可達±0.02mm，對位時間在0.4s內完成。

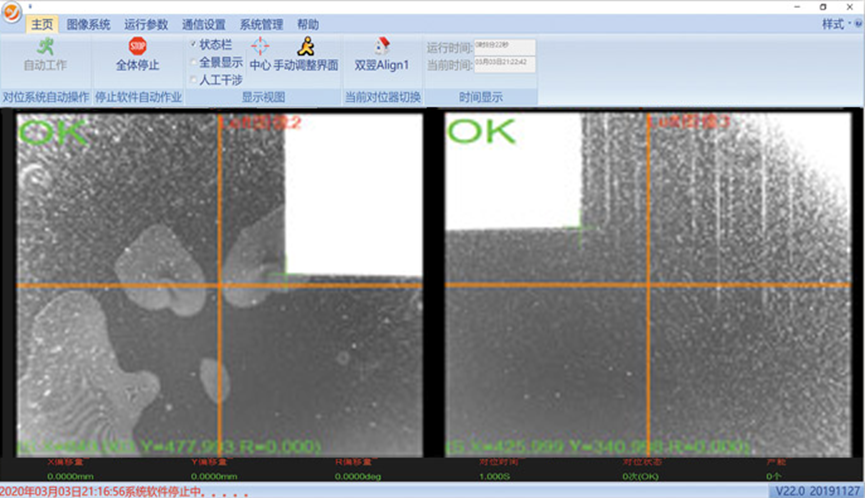

MasterAlign-2C軟件主界面

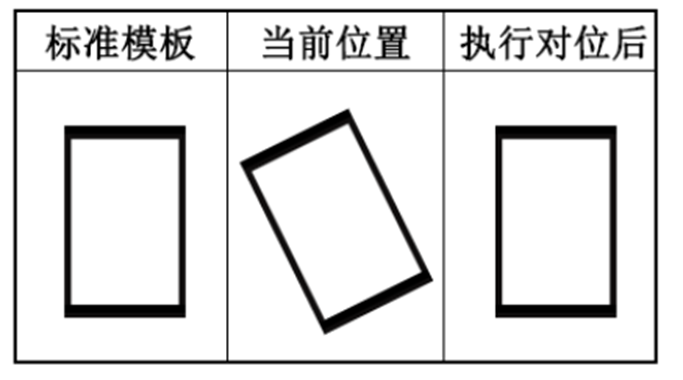

對位原理圖示

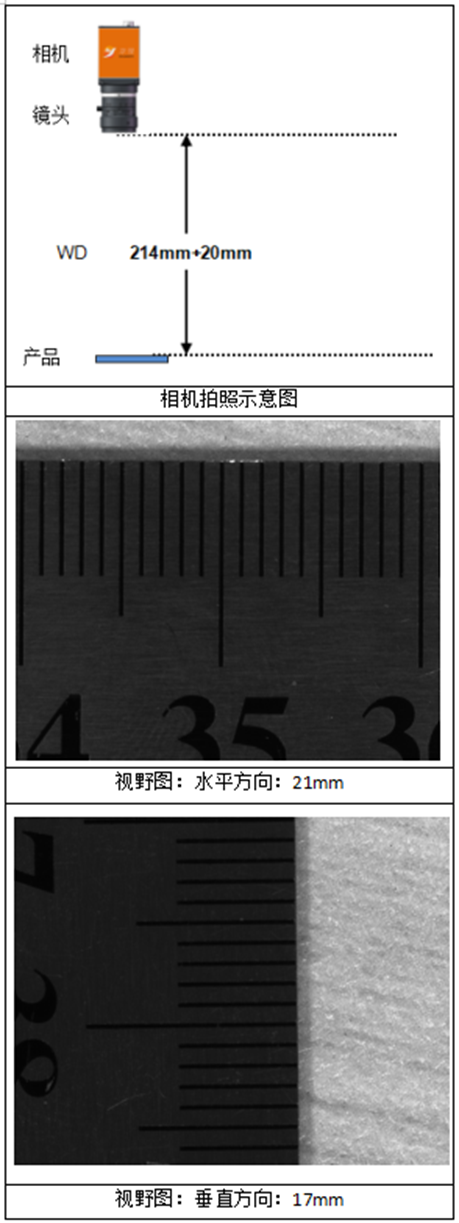

打光配置和實際Mark電拍照圖如下：

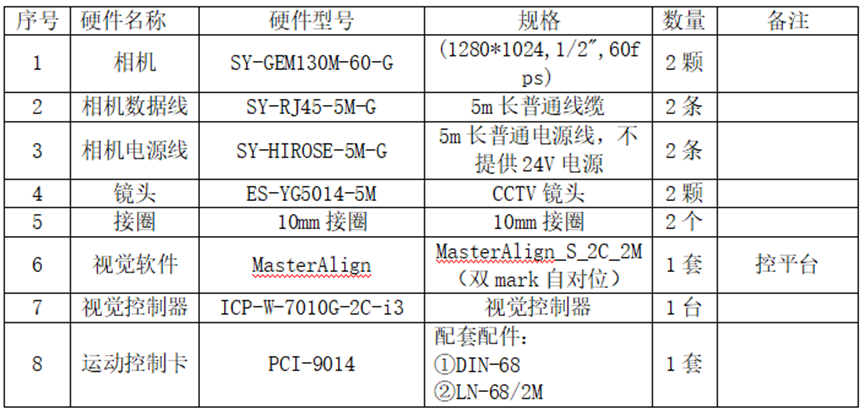

硬件配置清單如下：

此方案適用領域?yàn)?各式膜材、FPC、軟硬結合板（R-FPC）、多層板等材料的模切加工制造。

深圳市雙翌光電科技有限公司是一家專注于機器視覺核心算法研究、視覺定位、視覺檢測、CCD光學檢測、視覺方案定制和研發與一體的高新技術企業。目前自主研發視覺系統，已在電子、包裝、印刷、化工、食品、塑膠、紡織等多行業、多領域得到成功的應用與廣泛好評。各級生產企業通過對機器視覺系統的現場應用，在實時監控產品生產質量、提高生產效率的同時，還可以大幅節約人工成本，是制造業在面向智能制造時代的最佳選擇。
