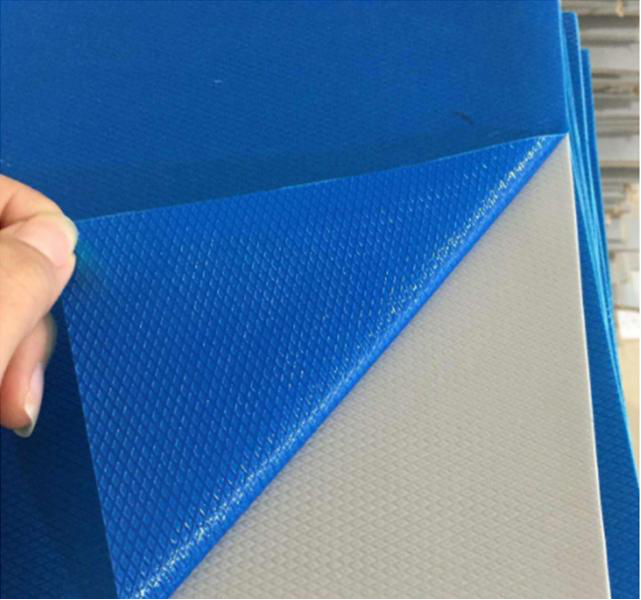

導熱硅膠布，又稱為導熱矽膠布，是一種以玻璃纖維為基材加固的有機硅高分子聚合物彈性體。它憑借良好的熱導性、高抗化學性能、優越的抗拉力和耐磨性能，在開關電源、通訊設備、計算機等電子產品的發熱源和散熱模組或外殼間的填充、帶電發熱體和外殼之間的絕緣填充等方面得到了廣泛應用。

然而，導熱硅膠布的模切加工并非易事。在加工過程中，模切機需要精確地切割出所需形狀和尺寸的導熱硅膠布，同時還要保證切割邊緣的平整度和產品的質量。然而，由于導熱硅膠布的材料特性，如高彈性、抗撕拉強度等，使得模切加工過程中容易出現切割不平整、尺寸偏差、產品變形等問題。此外，傳統的模切機在加工過程中往往也需要人工調整和監控，這不僅增加了工人在生產中的操作復雜性和成本，還難以保證加工的一致性和穩定性。

為了解決這些難點，加裝了機器視覺的模切機應運而生。機器視覺是一種配備有傳感視覺儀器（如自動對焦相機或傳感器）的檢測機器，可以模擬人的視覺功能從客觀事物圖像中提取信息，進行處理并加以理解，最終用于實際檢測、測量、定位和控制。在模切機中，機器視覺技術可以通過高分辨率的鏡頭、相機和高精度的圖像處理算法，實現微米級的定位、檢測和測量，從而滿足工業生產中對精度的需求。

其中，MasterAlign視覺對位軟件是一款專為模切行業設計的高效工具。它通過集成先進的視覺技術和智能算法，幫助企業在生產過程中實現精準對齊、提高生產效率，并大幅度降低操作難度和人工成本。MasterAlign視覺對位軟件不僅具有超高的兼容性，支持多種品牌和型號的工業相機、PLC和機械手等設備，還具有簡單易用的特點，無需編程基礎即可快速上手。

在導熱硅膠布的模切加工中，使用MasterAlign視覺對位軟件的模切機可以大大提高加工的精度和效率。該軟件可以通過對導熱硅膠布上的標記、角度、圓角等唯一性標記進行捕捉和定位，實現對模切機的精確控制。同時，該軟件還可以對模切過程中的產品質量進行實時監測和預警，及時發現和糾正問題，從而保證加工的一致性和穩定性。

綜上所述，加裝了機器視覺并使用MasterAlign視覺對位軟件的模切機為導熱硅膠布的加工帶來了革新。它不僅解決了傳統模切機在加工過程中的難點和問題，還提高了加工的精度和效率，降低了操作難度和成本，為導熱硅膠布的生產和應用提供了更加可靠和高效的解決方案。

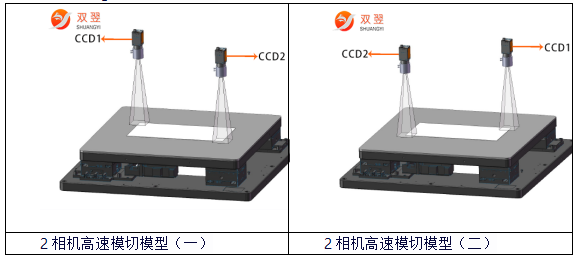

MasterAlign視覺對位系統在此模切應用模型如下：

MasterAlign-2C雙相機自對位系統以其機構工藝簡便、軟件操作易上手的特點，在工業自動化領域廣泛應用。本案例中，用戶模切機借助MasterAlign軟件，實現了高精度±0.02mm的對位生產，且對位速度驚人，僅需0.4秒，顯著提升了生產效率與產品質量。

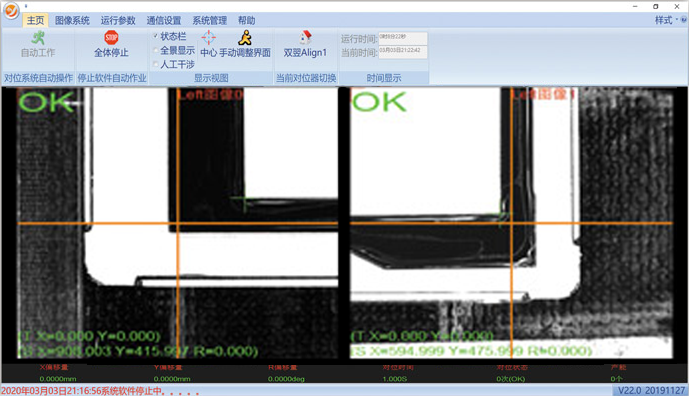

MasterAlign-2C軟件主界面

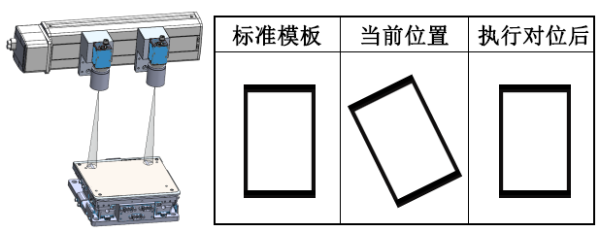

對位原理圖示

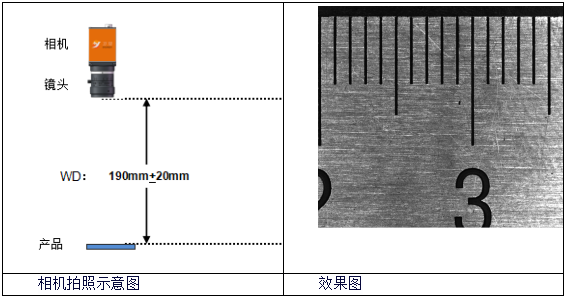

打光配置示意如下：

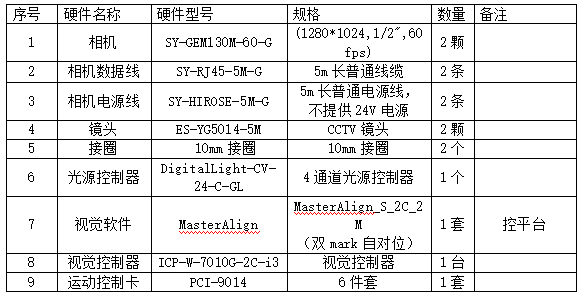

案例硬件配置清單如下：

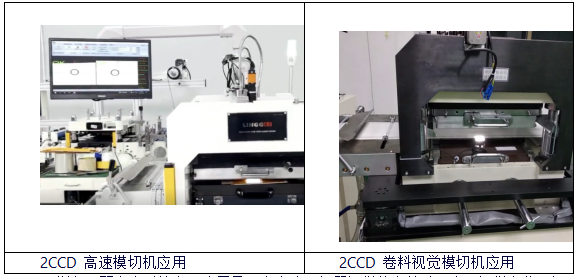

此方案適用領域為:導熱膠、黃板紙、無紡布、美紋卷紙、PU皮革等卷料的視覺模切加工制造。適配各式卷料、片料的快速高精度裁切。

深圳市雙翌光電科技有限公司是一家專注于機器視覺核心算法研究、視覺定位、視覺檢測、CCD光學檢測、視覺方案定制和研發與一體的高新技術企業。目前自主研發視覺系統，已在電子、包裝、印刷、化工、食品、塑膠、紡織等多行業、多領域得到成功的應用與廣泛好評。各級生產企業通過對機器視覺系統的現場應用，在實時監控產品生產質量、提高生產效率的同時，還可以大幅節約人工成本，是制造業在面向智能制造時代的最佳選擇。
