視覺高精度貼膜機是一種集成了先進視覺技術和高精度貼膜工藝的設備,它廣泛應用于電子產品(如手機屏幕、平板電腦屏幕、攝像頭模組等)、汽車行業(如汽車玻璃、內飾件等部位的裝飾性貼膜)、建筑行業以及其他領域(如醫療領域的藥品包裝、航空領域的飛機零部件制作等)。這些應用對貼膜精度要求極高,以確保產品的最終效果和用戶體驗。
視覺高精度貼膜機具有顯著的特點,如高精度、高效率、適應性強和質量穩定。它采用先進的視覺定位技術,能夠?qū)崿F(xiàn)對貼膜位置的精確控制,達到微米級的定位精度。同時,自動化程度高,能夠大幅提高貼膜效率,減少人工操作時間和成本。此外,它還能適應不同規格、不同材質的產品貼膜需求,具有較強的靈活性和通用性。通過精確的算法和控制系統,確保每次貼膜的質量和一致性。
與普通貼膜機相比,視覺高精度貼膜機具有更高的精度、效率和適應性。普通貼膜機可能因人工操作或機械誤差而導致精度不足,而視覺高精度貼膜機則能夠?qū)崿F(xiàn)對貼膜位置的精確控制。同時,自動化程度高,減少了人工操作時間和成本。此外,它還能適應不同型號、不同尺寸的產品,快速調整貼膜參數,確保每次貼膜都能達到最佳效果。
在視覺高精度貼膜機中,MasterAlign視覺對位軟件發揮著至關重要的作用。該軟件能夠?qū)崟r捕捉并分析待貼膜產品的圖像信息,通過精確的算法計算出最佳貼膜位置,實現微米級的定位精度。它具備強大的智能分析能力,能夠自動適應不同型號、不同尺寸的產品,快速調整貼膜參數。此外,該軟件還能實時記錄每次貼膜的數據,包括貼膜位置、精度、速度等,為質量追溯和工藝優化提供可靠依據。
總之,視覺高精度貼膜機憑借其高精度、高效率、適應性強以及質量穩定等特點,在多個行業中得到了廣泛應用。而MasterAlign視覺對位軟件的應用則進一步提升了該設備的性能和應用價值,為企業的生產管理和質量改進提供了有力支持。

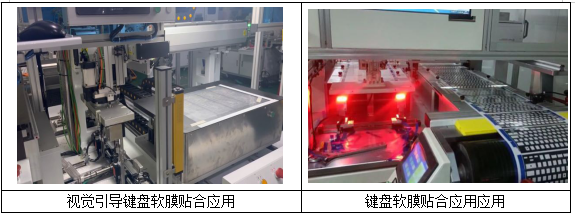

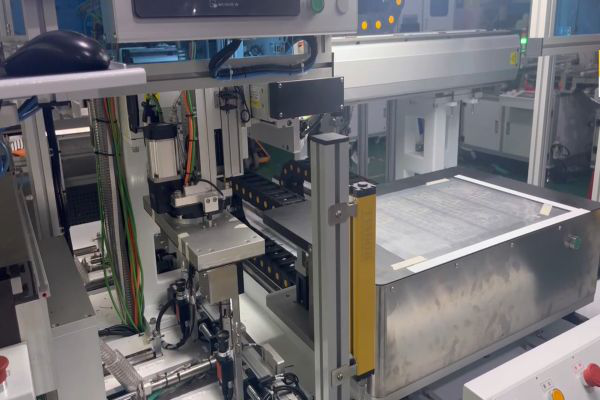

MasterAlign視覺對位系統在此貼合中的應用模型如下:
MasterAlign-2C兩相機映射對位在工業自動化中應用非常廣泛,機構工藝簡單易實現,軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用,對位精度可達到±0.02mm,而工作中穩定保持對位時間在0.04s內完成。

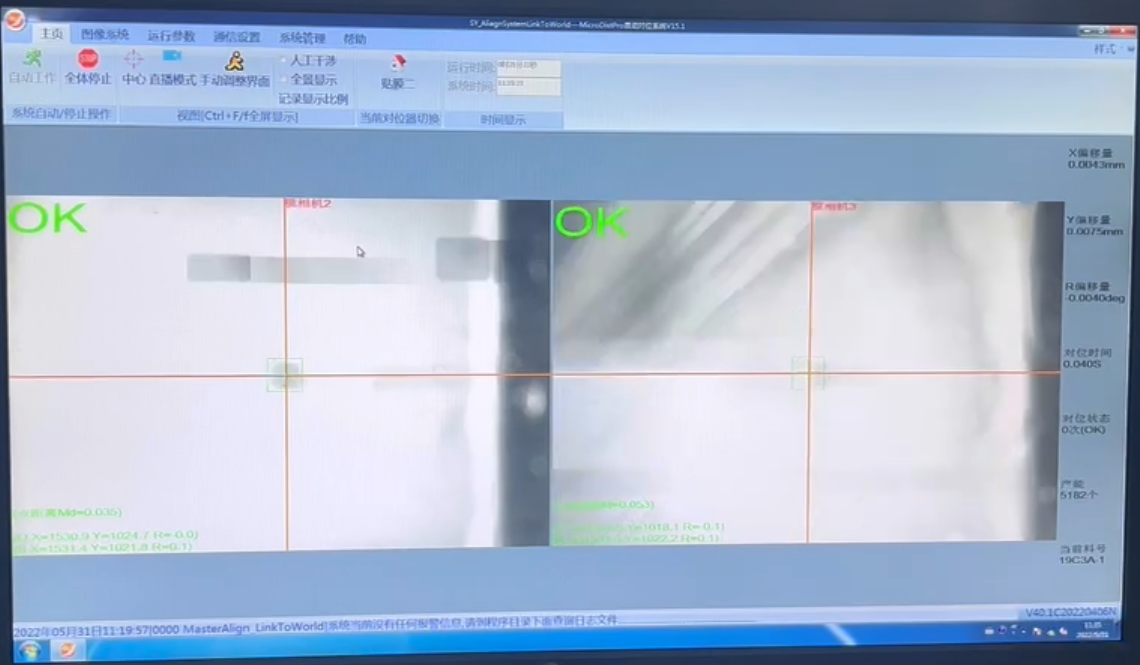

MasterAlign-2C軟件主界面
對位原理圖示

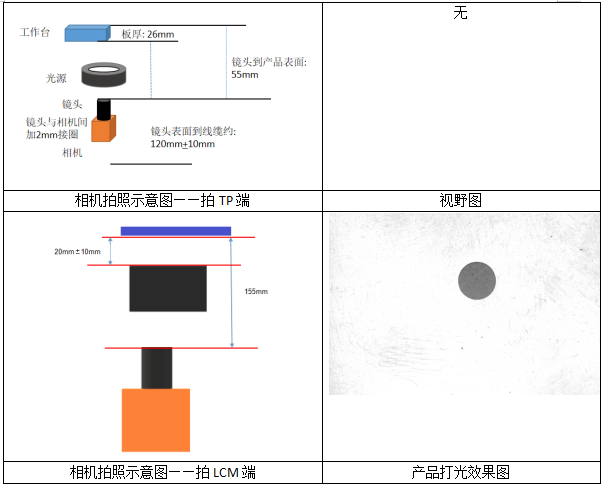

打光配置和實際Mark電拍照圖如下:

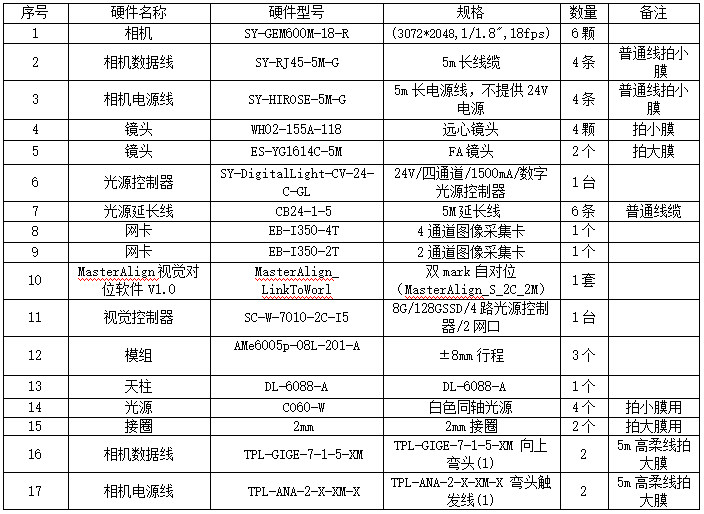

硬件配置清單如下:
此方案適用領域?yàn)?FPC、軟硬結合板(R-FPC)、柔性扁平電纜(FFC)、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
深圳市雙翌光電科技有限公司是專注于視覺系統及機器視覺部件研發、生產和營銷的高科技企業,是專業的機器視覺核心部件及解決方案提供商。雙翌視覺堅守“持續創新”的理念,目前已經成功在消費電子、新能源、半導體、汽車、物流、交通、醫藥、科研等行業為客戶提供優質的產品和定制化的視覺解決方案。
