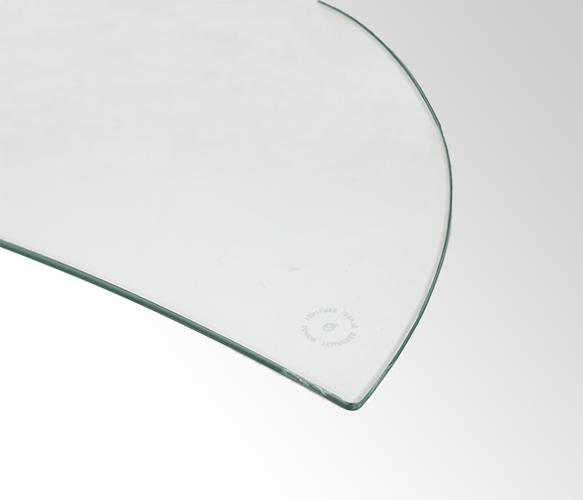

異形玻璃的點膠過程相較于普通形狀的玻璃,其復雜性顯著增加。當前點膠機在加工大塊異形玻璃時,常常會面臨諸多技術難點,例如定位精度就是一大挑戰,異形玻璃的最大特性就是其形狀不規則,異形玻璃的不規則形狀使得傳統點膠機難以準確地將膠點放置在預定位置,這不僅影響到產品質量,不準確的點膠不僅僅會造成材料的浪費,更重要的是影響到玻璃后續加工的質量。
其次,加工效率受到嚴重影響,由于形狀復雜,普通的點膠機需要花費更多時間進行調整和定位,花費的時間比以往更多,導致整體生產效率下降。
最后,操作復雜性也是一個不可忽視的問題,異形玻璃的尺寸和形狀復雜性要求操作者具備更高的技能和經驗,這無疑增加了操作的難度和成本。
對于異形玻璃點膠所遇到的諸多問題,選擇為點膠機加裝視覺系統,讓其獲得不可思議的升級正是最優的解決方法,而MasterAlign視覺對位軟件的出現,為這些困難提供了有效的解決方案。該軟件通過高精度的視覺系統,能夠準確捕捉異形玻璃的形狀和位置信息,實現膠點的高精度定位,軟件的定位誤差不超過1個絲,從而大大提高了點膠的準確性和可靠性。同時,配合高精度CCD相機,MasterAlign視覺對位軟件能夠自動識別和定位異形玻璃,顯著減少了人工調整的時間,有效提升了加工效率。并且其簡潔明了的操作界面使得即使是非專業人士也能快速上手,大大簡化了操作流程,降低了對操作者技能和經驗的要求。

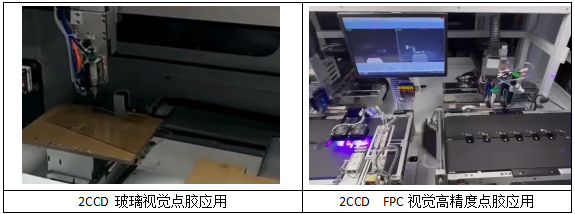

MasterAlign-2C視覺對位系統在這項手機中框的點膠案例中的應用模型如下:
MasterAlign軟件系統在工業自動化領域應用極為廣泛,軟件的界面操作簡便,便于用戶快速上手。在此案例中,利用MasterAlign軟件進行高精度、高速度的對位作業,對位精度可以達到±0.02mm,且對位過程在0.3秒內即可完成。

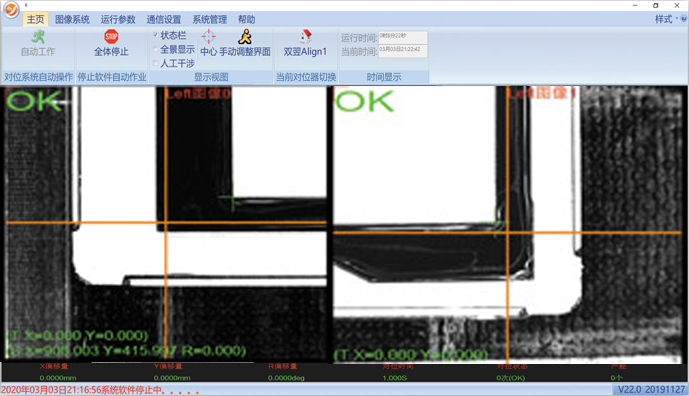

MasterAlign-2C應用軟件主界面

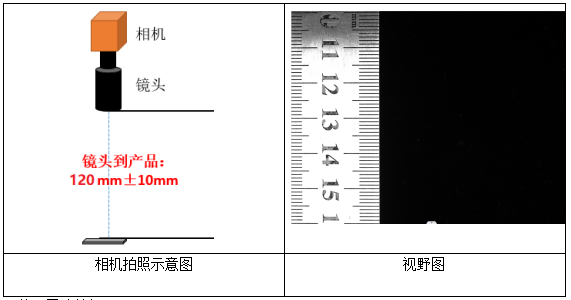

打光配置和實際Mark點拍照圖如下:

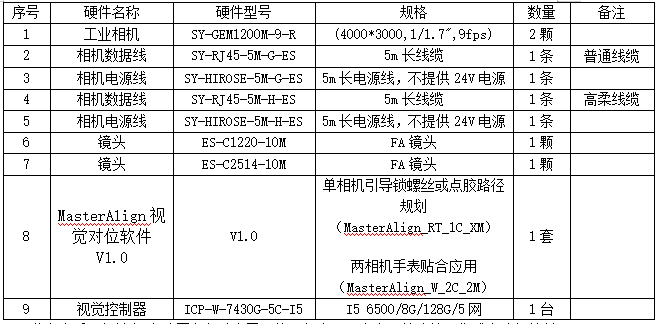

硬件配置清單如下:
此方案適用領域?yàn)?點膠固定各種電子元件,如電阻、電容、芯片等、集成電路保護封裝、線路板點錫膏、燈具的灌裝。各種機械手、機械臂的視覺引導。
深圳市雙翌光電科技有限公司是一家以機器視覺為技術核心,自主技術研究與應用拓展為導向的高科技企業。公司自成立以來不斷創新,在智能自動化領域研發出視覺對位系統、視覺定位、視覺檢測、圖像處理庫等為核心的多款自主知識產權產品。涉及自動貼合機、絲印機、曝光機、疊片機、貼片機、智能檢測、智能鐳射等眾多行業領域。雙翌視覺系統最高生產精度可達um級別,圖像處理精準、速度快,將智能自動化制造行業的生產水平提升到一個更高的層次,改進了以往落后的生產流程,得到廣大用戶的認可與肯定。隨著智能自動化生產的普及與發展,雙翌將為廣大生產行業帶來更全面、更精細、更智能化的技術及服務。
異形玻璃高精度視覺點膠應用
