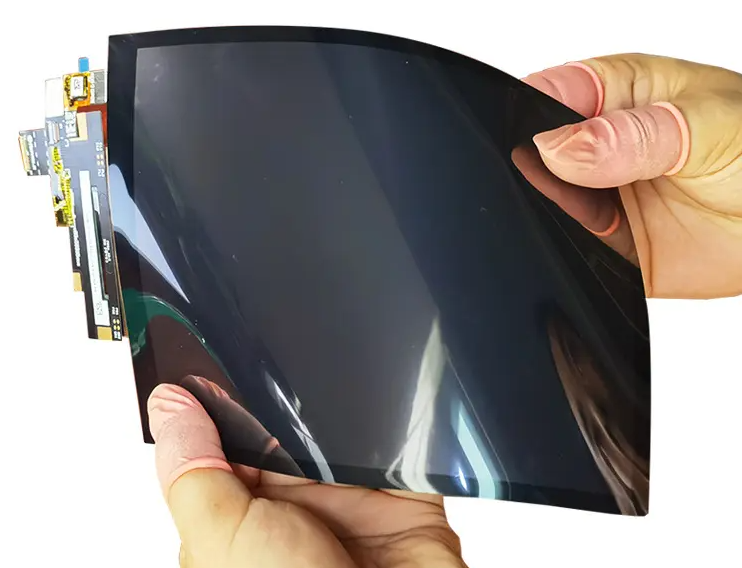

在高科技日新月異的今天，手機柔性顯示屏作為智能手機市場的新寵，以其獨特的可彎曲、輕薄及高耐用性特性引領著行業潮流。然而，在利用貼合機加工這些先進顯示屏的過程中，仍面臨著諸多技術挑戰。其中，高精度對位、應力控制以及材料兼容性是亟需解決的難點。

高精度對位是首要難題，柔性顯示屏對貼合精度要求極高，需達到微米級，以確保屏幕與觸控層、蓋板等部件完美貼合，避免氣泡、錯位等問題，這對傳統貼合工藝提出了嚴峻考驗。其次，應力控制同樣關鍵，柔性顯示屏在彎曲或折疊時產生的復雜應力若處理不當，極易導致屏幕折痕、裂紋甚至損壞，影響用戶體驗和產品質量。最后，材料兼容性也是一大挑戰，不同種類的柔性顯示屏及其配套材料之間差異顯著，需要精準的對位貼合，以確保貼合效果和使用壽命，同時高的兼容性能減少?gòu)S家的更換成本，提高生產效率。

幸運的是，雙翌自主研制的MasterAlign視覺對位軟件的出現為這些難題提供了完美的解決方案。該軟件憑借其先進的圖像處理和算法技術，實現了微米級的高精度定位，能夠?qū)崟r(shí)捕捉和分析屏幕及配件的位置信息，自動調整貼合位置，確保每一次貼合都精準無誤。同時，MasterAlign還具備應力優化功能，能夠?qū)崟r(shí)監測屏幕應力分布，通過智能算法優化貼合路徑和速度，減少應力集中和突變，有效避免屏幕折痕和裂紋的產生。此外，該軟件還支持多種材料和工藝參數的配置，可以根據不同柔性顯示屏及其配套材料的特點進行靈活調整，在高兼容性的同時，也可以保證所有的貼合效果是在最高的水準。

所以MasterAlign視覺對位軟件以其卓越的性能和高度適應性，在貼合機加工柔性顯示屏的過程中發揮著至關重要的作用。它不僅解決了高精度對位、應力控制及材料兼容性等難題，高智能化的系統還提升了生產效率和產品質量，為整個智能制造行業的創新和發展注入了新的活力

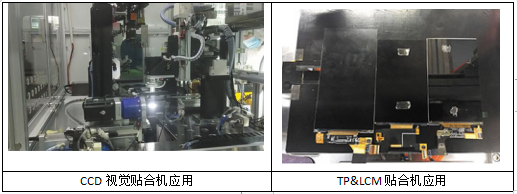

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對柔性線路板的對位精度可達到±0.02mm，而工作中穩定保持對位時間在0.4s內完成。

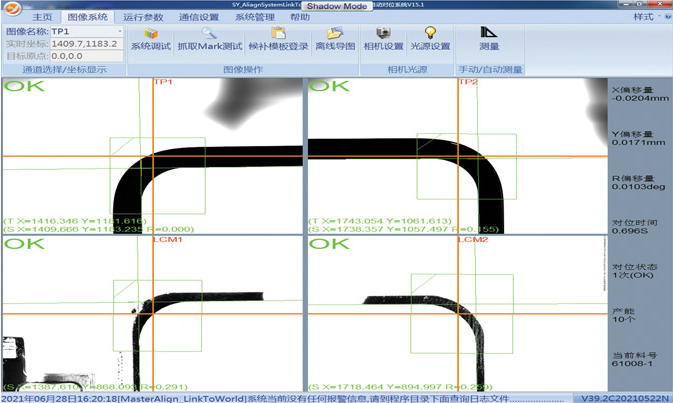

MasterAlign-4C軟件主界面

對位原理圖示

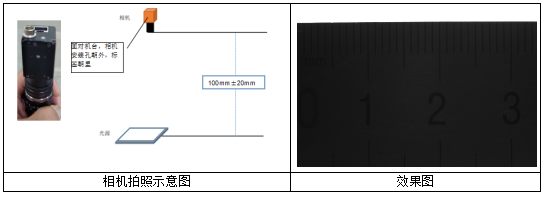

打光配置和實際Mark電拍照?qǐng)D如下：

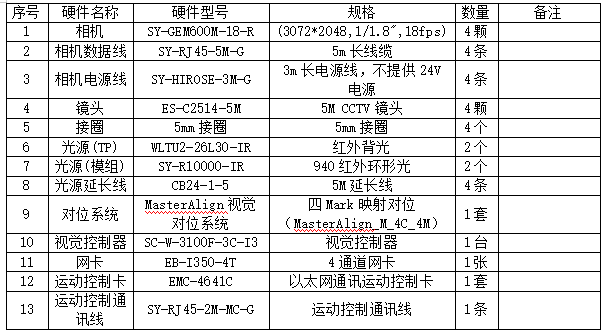

硬件配置清單如下：

此方案適用領域?yàn)?FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

深圳市雙翌光電科技有限公司為所有需要工業自動化的行業提供先進系統和優質產品。客戶從我們雙翌得到的不僅僅是現成的方案，更是特別根據客戶行業的要求量身制做的視覺檢測、視覺定位、視覺對位、視覺測量等系統與產品范圍的方案。雙翌光電追求的不只是技術可行性的發展，更是符合客戶利益的理性發展。

手機柔性屏全貼合視覺應用
