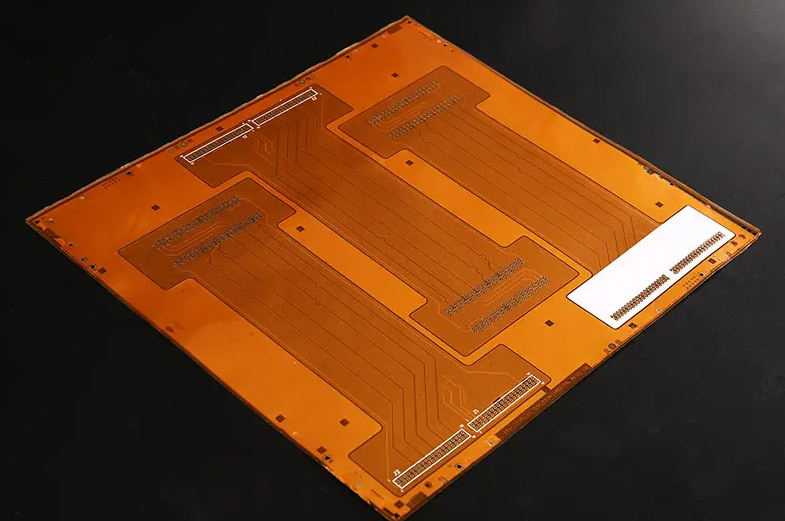

FPC柔性線路板的貼標是電子制造領域中的一項關鍵工藝，尤其在當前產品小型化、輕薄化趨勢中顯得尤為重要。貼標機在這一過程中面對柔性電路的特殊性，也會面臨諸多挑戰。

FPC柔性線路板以其卓越的柔韌性、輕量化和高集成度成為眾多消費電子產品的首選材料。但同時，也因為其柔軟易變形的特性，使得貼標過程中的精確定位和穩定貼合成為一大難題。傳統貼標機在處理剛性材料時游刃有余，但面對FPC時，往往因材料彎曲、不平整而導致標簽錯位、起皺甚至脫落，嚴重影響了產品的外觀質量和可靠性。

具體而言，柔性線路的貼標中的困難主要體現在以下幾個方面：首先，F(xiàn)PC的彎曲變形使得標簽定位精度難以保證，容易出現偏差；其次，貼標過程中的壓力控制需極為精細，既要保證標簽牢固粘貼，又要避免對FPC造成物理損傷；最后，F(xiàn)PC表面的不平整性可能導致膠水分布不均，影響粘合效果。

貼標機在相關生產中，引入雙翌全PC貼標機軟件將會完美解決了這些難題。該軟件集成了高精度視覺識別系統、智能控制算法以及動態調整機制，通過CCD相機能夠?qū)崟r、靈敏地捕捉FPC的微小形變，依靠自研的算法，精準的定位好標簽位置，整個過程都能保持超高精度的對位，誤差保證在1~2個絲以內，并且可以通過智能算法動態調整貼標壓力和速度，確保標簽在復雜曲面上的穩定貼合。此外，雙翌全PC貼標機軟件還具備強大的數據處理能力，能夠?qū)崟r監控并分析貼標過程中的各項參數，及時發現并糾正潛在問題，確保貼標質量和效率的雙提升。

雙翌全PC貼標機軟件以其卓越的性能和精準的控制能力，為FPC柔性線路板的貼標工藝帶來了革命性的變化。它不僅克服了傳統貼標機在處理柔性材料時的種種困難，還極大地提高了生產效率和產品質量，為電子制造行業的持續發展注入了新的動力。

控制系統無縫對接，實現速度的實時匹配和協調作業，從而提高了生產效率和穩定性。

雙翌全PC貼標機軟件在此應用中的模型如下：

雙翌自主研發的全PC視覺貼標機軟件，是雙翌為貼標行業量身打造的視覺對位軟件，簡單明了的操作界面，能夠讓企業快速學習上手。而結構的簡潔，也方便了企業進行大規模部署。在此案例中展現出高精度對位能力，貼標對位精度高達±0.03mm，同時每次對位的速度也控制在0.4秒內完成，顯著提升生產效率和精度。

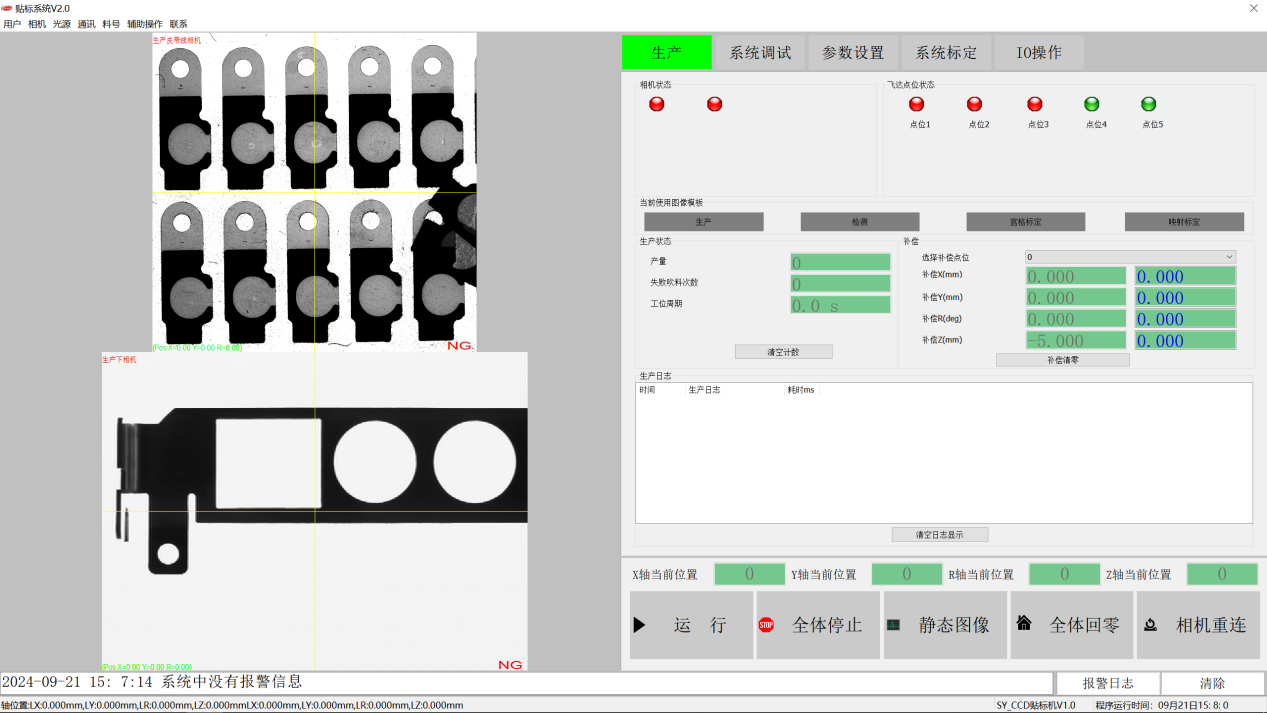

全PC貼標機軟件主界面

對位原理圖示

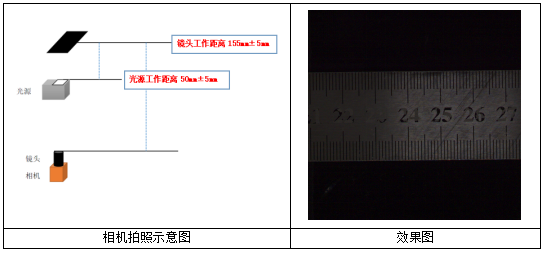

打光配置和實際效果圖如下：

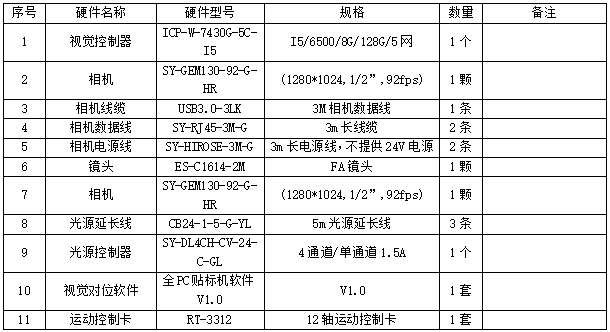

硬件配置清單如下：

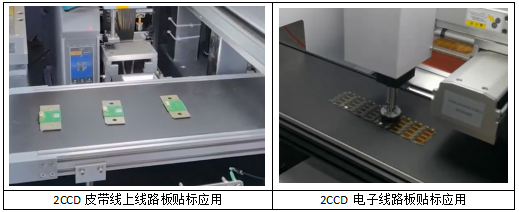

此方案適用領域為:皮帶線上PCB板、FPC柔性版、手機、平板電腦等電子產品的外殼或包裝盒品牌標志、型號、序列號、生產日期等標簽、包裝外標簽、電子版二維碼、線路板標識等產品的貼標應用。

深圳市雙翌光電科技有限公司專注研發機器視覺算法核心技術，使命是“為中國精密制造做出卓越貢獻”。雙翌光電將智能自動化制造行業的生產水平提升到一個更高的層次，讓機器更加智能、可靠，適用于更多復雜的應用場景。目前，雙翌光電產品已成功應用于消費電子、新能源、物流、交通、醫藥、科研、汽車制造業、光伏半導體、倉儲物流行業等行業。雙翌光電的目標是：追求在自動控制領域中實現客戶的夢想，為客戶創造最大化價值。

柔性線路板標簽高精度貼合應用
