PCB線路板標簽高精度貼標應用

發布時間:2024-09-18 18:07:40 最后更新:2024-10-28 11:30:06 瀏覽次數:273

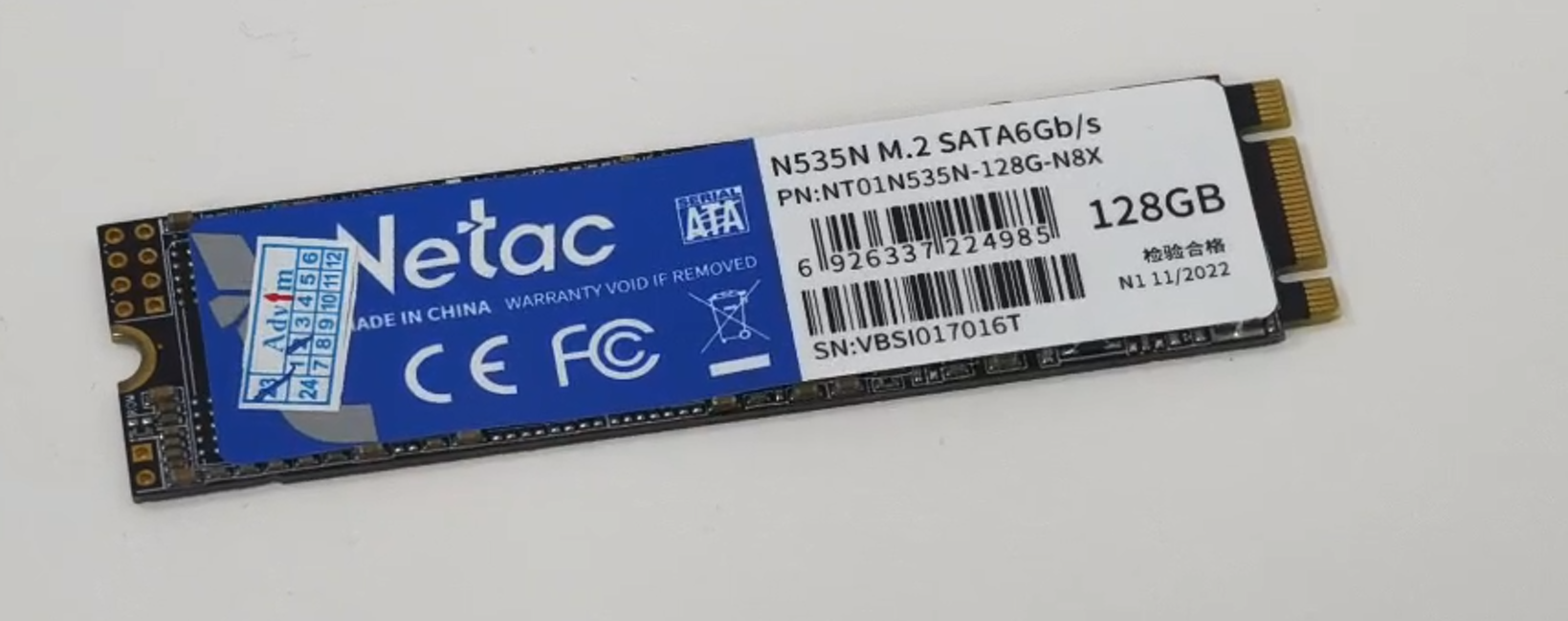

PCB貼標是電路板制造中的關鍵環節,涉及將不干膠標簽、電子監管碼等準確貼附于板面。常見的是使用貼標機,來高效完成這一過程,以確保標簽位置精確,提升生產效率。

在這PCB貼標過程中,MasterAlign視覺軟件扮演了至關重要的角色。該軟件集成了先進的視覺技術和智能算法,為貼標機提供了強大的視覺識別和對齊能力。通過實時捕捉并分析PCB板與將要貼上的標簽位置的圖像信息,MasterAlign能自動調整貼標位置,實現精準對位,減少了對位貼標的誤差。

MasterAlign視覺對位軟件不僅兼容多種工業相機和控制設備,還具備易學習、易操作的特點,無需編程基礎即可快速上手。其簡潔明了的操作界面和多樣化的學習途徑,使得操作人員能夠輕松掌握使用技巧,進一步提升貼標效率與準確性。

綜上所述,MasterAlign視覺軟件在PCB貼標機中的應用,極大地推動了電路板制造行業的自動化、智能化進程,成為提升生產效率、降低人工成本的重要工具。

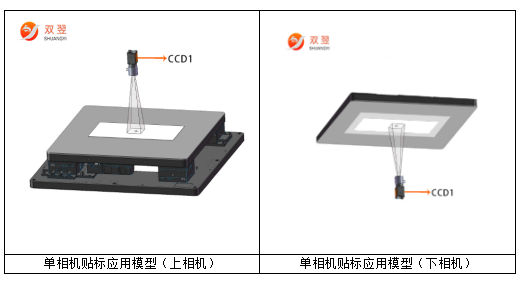

MasterAlign視覺對位系統在此應用中的模型如下:

MasterAlign-1C單相機在工業自動化中應用極為普遍,其機構構造簡潔明了,工藝實現流程簡便快捷,便于企業快速部署與實施。軟件界面直觀友好,操作流程簡單易懂,用戶上手迅速,學習成本低。在此案例中展現出高精度對位能力,貼標對位精度高達±0.02mm,同時每次對位僅需0.4秒,顯著提升生產效率和精度。

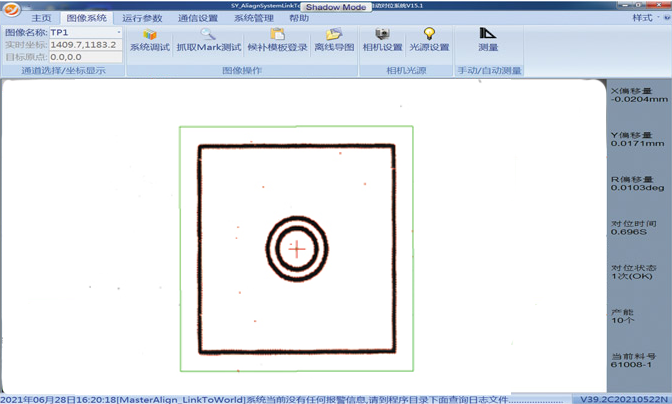

MasterAlign-1C軟件主界面

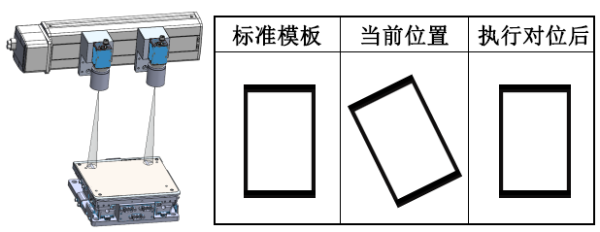

對位原理圖示

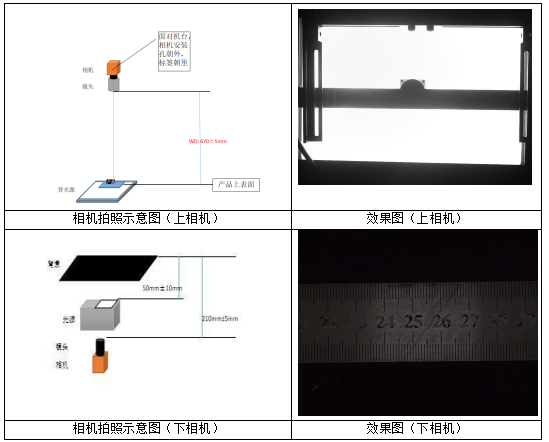

打光配置和實際Mark電拍照?qǐng)D如下:

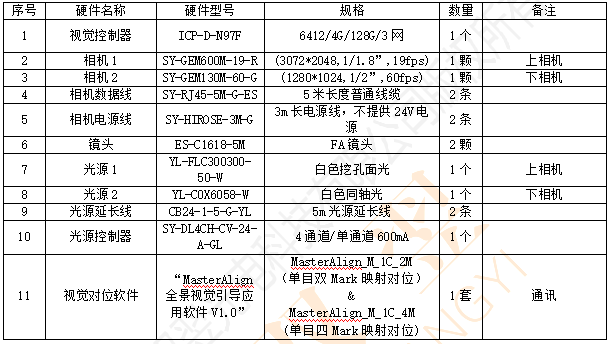

硬件配置清單如下:

此方案適用領域?yàn)?手機背板、平板外殼、包裝外標簽、電子版二維碼、線路板標識等產品的貼標應用。


深圳市雙翌光電科技有限公司是專注于視覺系統及機器視覺部件研發、生產和營銷的高科技企業,是專業的機器視覺核心部件及解決方案提供商。雙翌視覺堅守“持續創新”的理念,目前已經成功在消費電子、新能源、半導體、汽車、物流、交通、醫藥、科研等行業為客戶提供優質的產品和定制化的視覺解決方案。
