掩膜版：電子制造之底片，晶圓光刻之藍本。掩膜版是微電子制造過程中的圖形轉移母版，按照制造材料可以分為石英掩膜版、蘇打掩膜版和其他（菲林、凸版、干版），按照下游應用領域可以主要分為平板顯示掩膜版、半導體掩膜版、觸控掩膜版、電路板掩膜版。掩模版對于光刻工藝的重要性不弱于光刻機、光刻膠。在集成電路領域，光掩模的功能類似于傳統相機的“底片”，在光刻機、光刻膠的配合下，將光掩模上已設計好的圖案，通過曝光和顯影等工序轉移到襯底的光刻膠上，進行圖像復制，從而實現批量生產。國內掩膜版廠商的上游材料以及設備嚴重依賴日韓廠商。生產制造方面，掩膜版的制造工藝復雜，主要的生產工藝包括：光刻、顯影、蝕刻、脫膜以及清洗

全球競爭格局:海外寡頭壟斷，國產廠商持續發力。

1)細分市場規模:膜版的主要應用領域?yàn)榘雽?dǎo)體與平板顯示。半導體領域，2022年全球光掩模版市場規模大約為58.11億美元;平板顯示領域，根據Omdia數據，全球平板顯示掩膜版2022年市場規模達1026億日元。

2)競爭格局:據SEMI的數據統計，2019年全球芯片掩膜版市場中，65%的市場份額由晶圓廠自行配套的掩膜版工廠占據，剩余35%的份額則被獨立第三方掩膜工廠瓜分。

3)國產化進程:半導體領域，國產廠商暫時集中在芯片封測用掩膜版以及100nm節點以上的晶圓制造用掩膜版，技術水平與國際領先的企業有較大差距:平板顯示領域，G11代線的掩膜版產品已有國產廠商突破壟斷，精度方面離國際最高水平還稍有差距。

海外龍頭解析:掩膜版龍頭發展路徑。掩膜版龍頭企業的崛起都有規律可>循，海外龍頭背后的發展共性都是企業成長的必經之路。通過復盤三大海外龍頭的成長軌跡，我們總結了龍頭公司掩膜版業務的發展思路供國內公司參考

1)與晶圓廠共同研發新產品;

2)建立全球化的生產基地，重視中國市場機遇;

3)持續并購整合建立全球銷售網絡，加快研發速度。

國產替代機遇：隨著我國半導體產業占全球比重的逐步提升，我國半導體掩膜版市場規模也逐步擴大。目前國內廠商已量產250nm工藝節點的6英寸和8英寸半導體芯片用掩膜版，正在推進180nm半導體芯片用掩膜版的客戶測試認證，同步開展130nm-65nm半導體芯片用掩膜版的工藝研發和28nm半導體芯片所需的掩膜版工藝開發規劃，逐步縮小與海外龍頭企業的技術差距，加速國產替代進度。我們認為國內掩膜版行業的景氣度有望持續旺盛，國產廠商有望迎來業績的高速增長。

1 掩膜版:電子制造之底片，晶圓光刻之藍本

1.1 掩膜版:光刻工藝中必不可少的圖形轉移母版

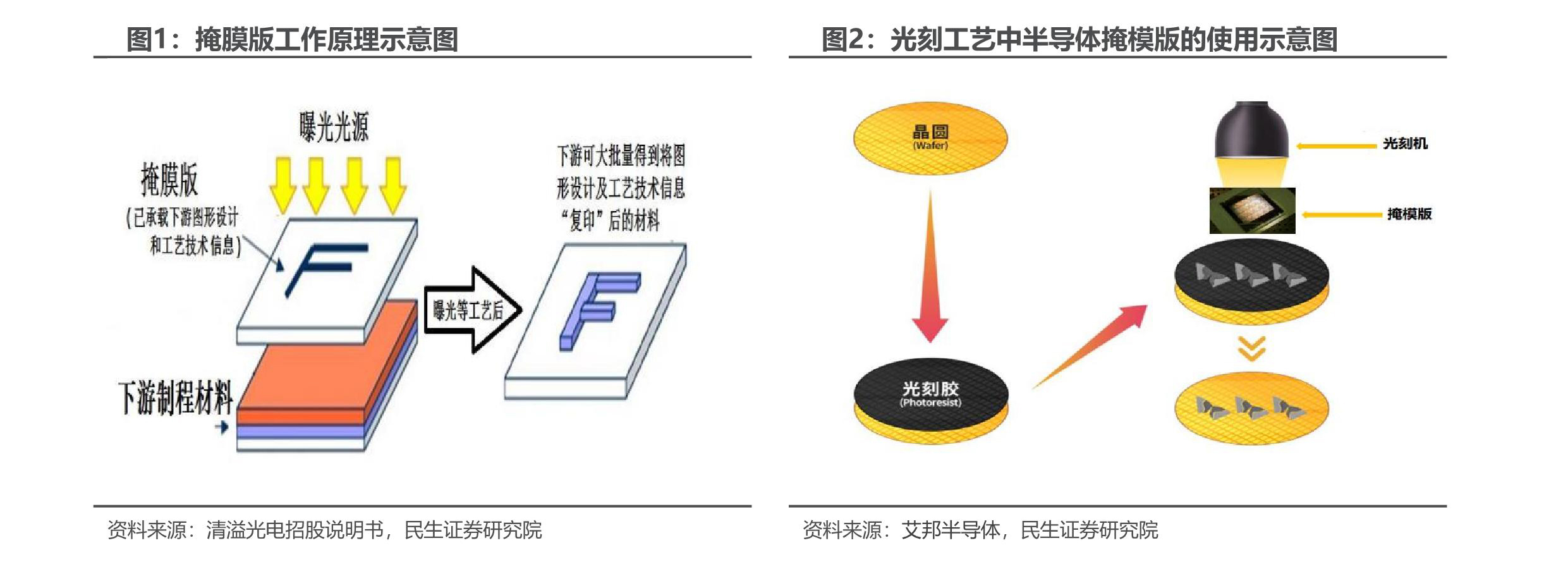

掩模版，又稱光掩模版、光置等，是微電子制造過程中的圖形轉移母版,是承載圖形設計和工藝技術等知識產權信息的載體，是平板顯示、半導體、觸控、電路板等行業生產制造過程中重要的關鍵材料。掩膜版的作用是將設計者的電路圖形通過曝光的方式轉移到下游行業的基板或晶圓上，從而實現批量化生產。作為光刻復制圖形的基準和藍本，掩膜版是連接工業設計和工藝制造的關鍵，掩膜版的精度和質量水平會直接影響最終下游制品的良率，

掩模版是光刻工藝中的關鍵耗材，對于光刻工藝的重要性不弱于光刻機、光刻膠。在集成電路領域，光掩模的功能類似于傳統相機的“底片“，在光刻機、光刻膠的配合下，將光掩模上已設計好的圖案，通過曝光和顯影等工序轉移到襯底的光刻膠上，進行圖像復制，從而實現批量生產。

1.2 掩膜版的技術更迭及三種分類方式

1.2.1 掩膜版的技術迭代

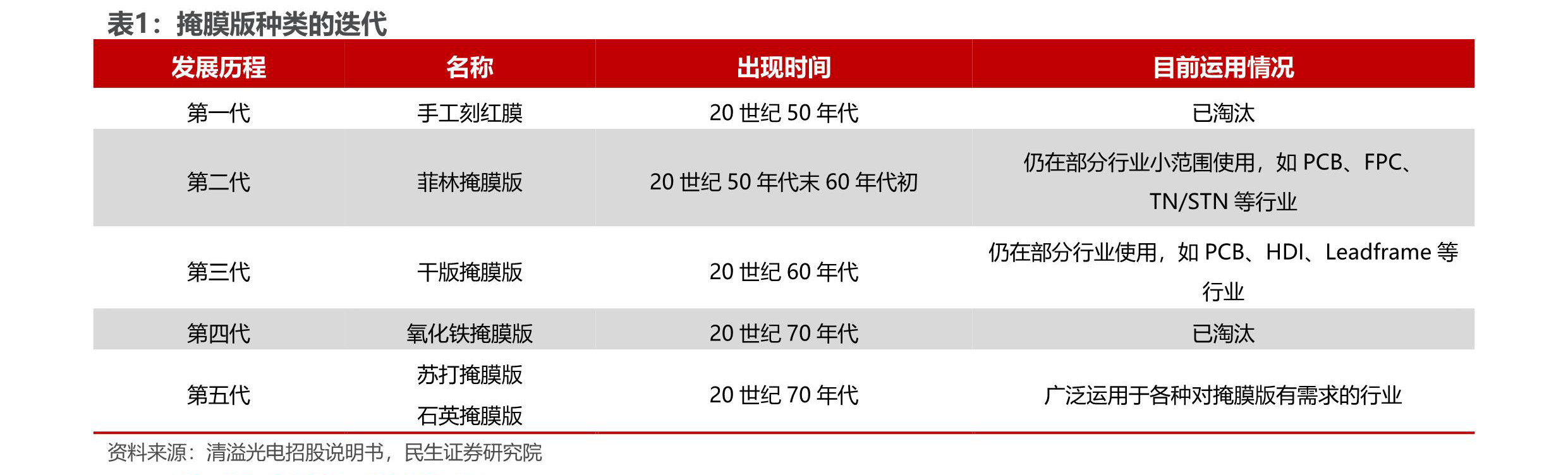

掩膜版產品誕生至今約 60 多年，是電子制造行業中使用的生產制具。由于掩膜版技術演變較慢，下游運用廣泛且不同行業對掩膜版的性能、成本等要求不同，不同代別的產品存續交疊期長，如第二代菲林掩膜版誕生于二十世紀 60年代初，至今仍在 PCB、FPC、TN/STN 等行業使用。

掩膜版產品優勢主要是其在轉移電路圖形過程中的精確性和可靠性，第五代掩膜版產品擁有較高的光學透過率、較低的熱膨脹系數、良好的平整性和耐磨性以及能夠?qū)崿F(xiàn)較高的精度被廣泛運用于各個行業

未來潛在的風險是無掩膜技術的大規模使用，無掩膜技術因僅能滿足精度要求相對較低的行業(如 PCB 板)中圖形轉移的需求，且其生產效率低下，而無法滿足對圖形轉移精度要求高以及對生產效率有要求的行業運用，因此不存在被快速迭代的風險。

1.2.2 掩膜版按基板材料劃分

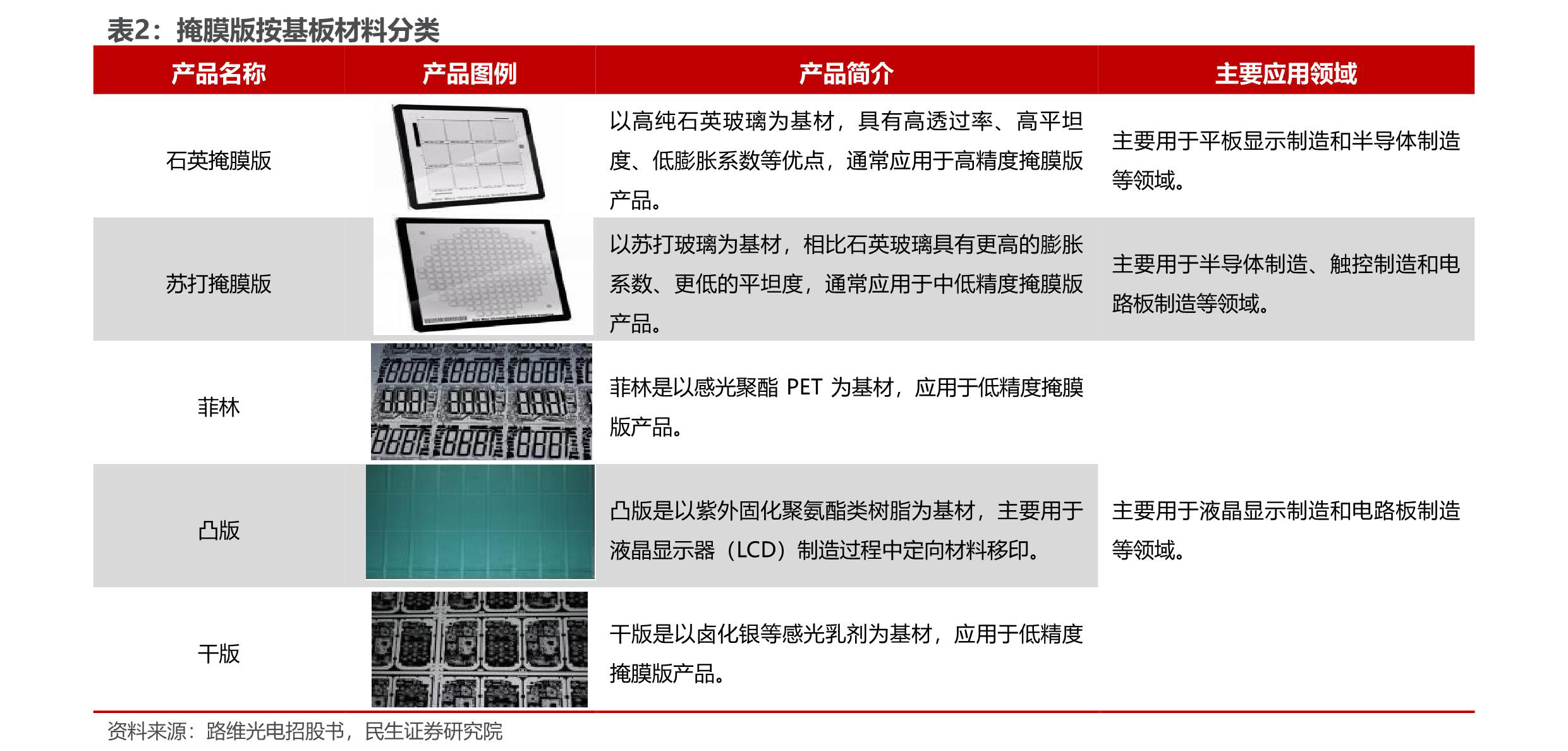

掩膜版最重要的原材料是掩膜基板，，光掩膜基板作為掩膜版圖形的載體，對掩膜版產品的精度和品質起到重要作用。根據基板材料的不同，產品可以分為石英掩膜版、蘇打掩膜版和其他(干版、凸版和菲林等)。其中，以高純石英玻璃擁有光學透過率高，平坦度高、熱膨脹系數低的特點，主要用于高精度掩膜版產品，產品應用領域?yàn)槠桨屣@示及半導體制造。相比于石英玻璃，蘇打玻璃的光學透過率稍低，熱膨脹系數更高，平坦度更低，通常運用于中低精度掩膜版產品，因此蘇打掩膜版單價成本顯著低于石英掩膜版，產品應用領域?yàn)槠桨屣@示、IC 封裝、觸控板、電路板。其余材料被用于低精度掩膜版產品，主要應用領域?yàn)橐壕э@示和電路板制造。

1.2.3 光掩膜版按照應用領域劃分

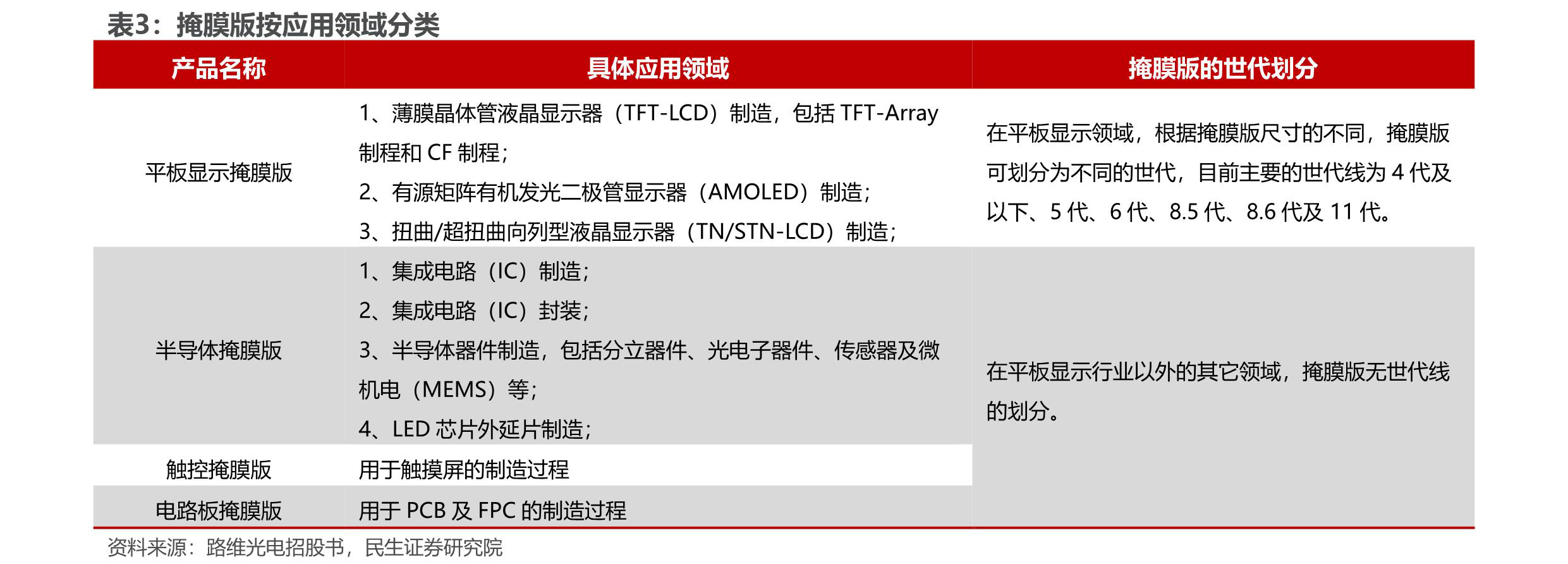

從下游應用領域來看，光掩膜版分為平板顯示掩膜版和半導體掩膜版。其中平板顯示掩膜版根據不同的面板尺寸被分為多個世代。目前，比較主流的世代有G4、G5、G6、G8.5、G8.6 以及 G11。半導體掩膜版可以進一步根據具體應用領域區分為:集成電路制造、集成電路封裝、半導體器件制造，包括分立器件、光電子器件、傳感器及微機電(MEMS)、LED 芯片外延片制造等。觸控掩膜版則被用于觸摸屏的制造過程，而電路板掩膜版主要用于PCB及FPC的制造過程。在平板顯示行業以外的其它領域，掩膜版沒有世代線的劃分，而是根據不同的技術要求和產品特性進行分類。

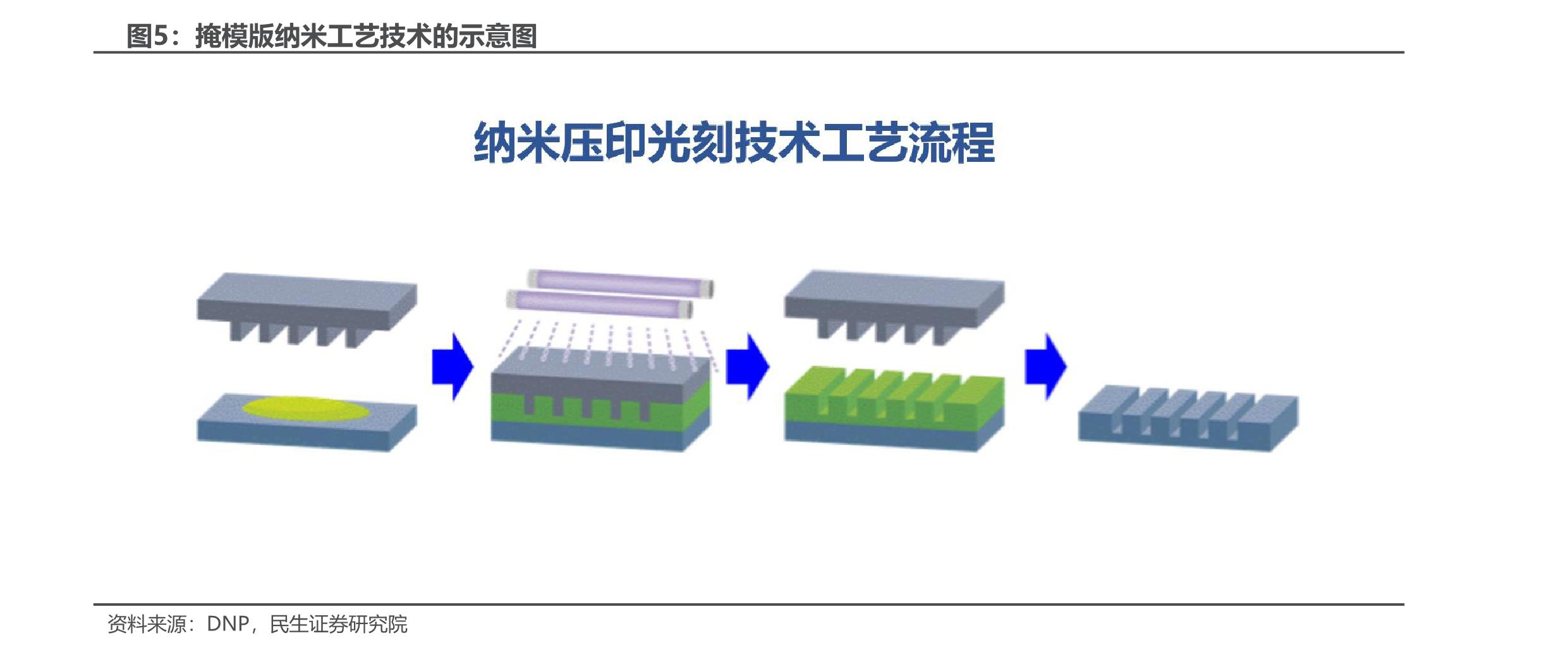

1.2.4 掩膜版按光刻工藝劃分

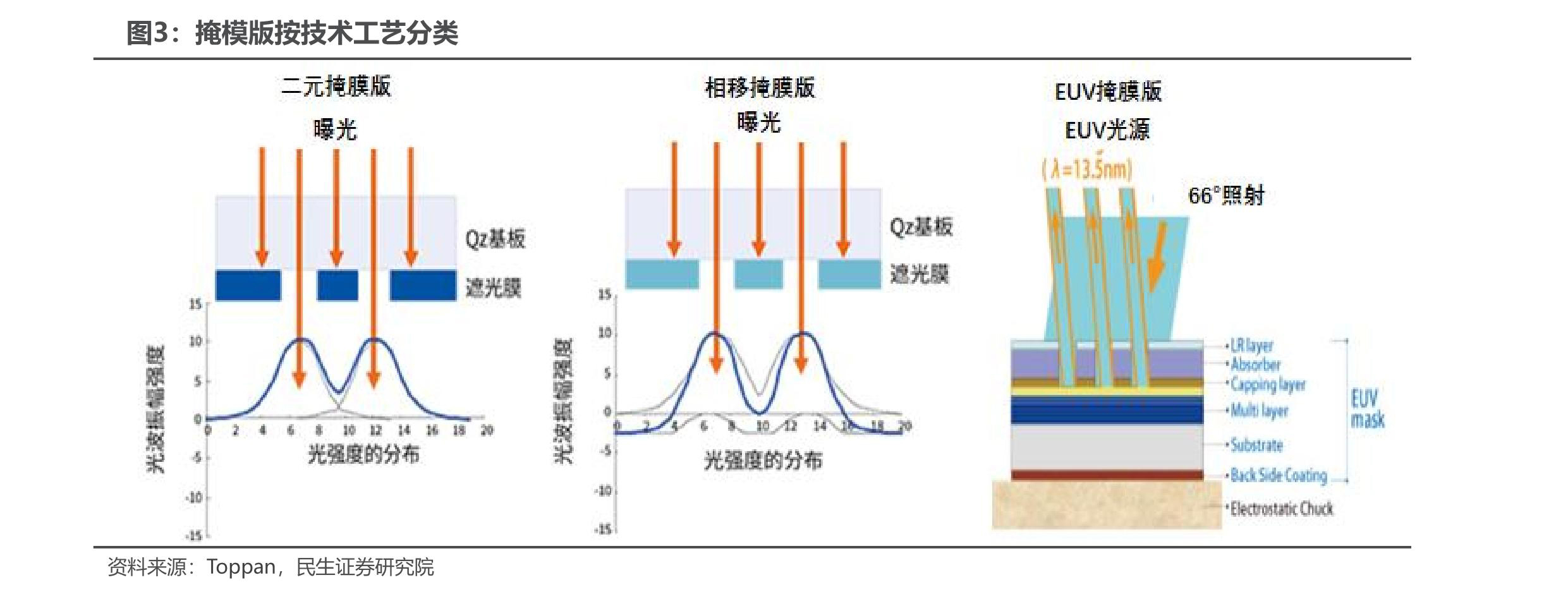

根據光刻工藝所用到的不同光源，常見的掩膜版大致分為:二元掩膜版、相移掩膜版、EUV 掩膜版。二元掩膜版是指由透光與不透光兩種部分組成的光掩模版，是最早出現、也是使用最多的一類掩模版，被廣泛用于 365nm(l線)至193nm 的浸沒式光刻。

相移掩膜版是指在相鄰的透光縫隙處設置厚度與 1/2 光波長成正比的相移層的掩膜產品。這種產品的誕生主要由于集成電路設計的高速發展，設計圖形的尺寸日益縮小所導致的光學鄰近效應越來越明顯以及由于曝光波長的短化在改善清晰度的同時會減少焦點深度，進而降低工藝過程的穩定性。因此，為了保證光刻圖形的精確性以及保持焦點深度，相移掩模技術被越來越多的采用。相移掩膜技術使透過相移層的曝光光線與其他透射光產生180 度的光相位差，使在相鄰?fù)腹饪p隙中間點上的光強互相抵消或減弱，進而控制光的相位及透過率，改善對晶圓曝光時的分辨率及焦點深度，最終提高了復刻特性的光掩模。

EUV 掩膜版是指在 EUV 光刻期間使用的新穎掩膜版。由于 EUV 的波長很短容易被所有材料吸收,因此不能使用像透鏡這樣的折射元件而是根據布拉格定律通過多層(ML)結構來反射光束。EUV掩膜版常用于7nm、5nm等先進制程，所以 EUV 掩膜版的工藝問題會非常難以發現并目十分致命。

1.3 掩膜版產業鏈:材料設備依賴進口，工藝復雜壁壘高

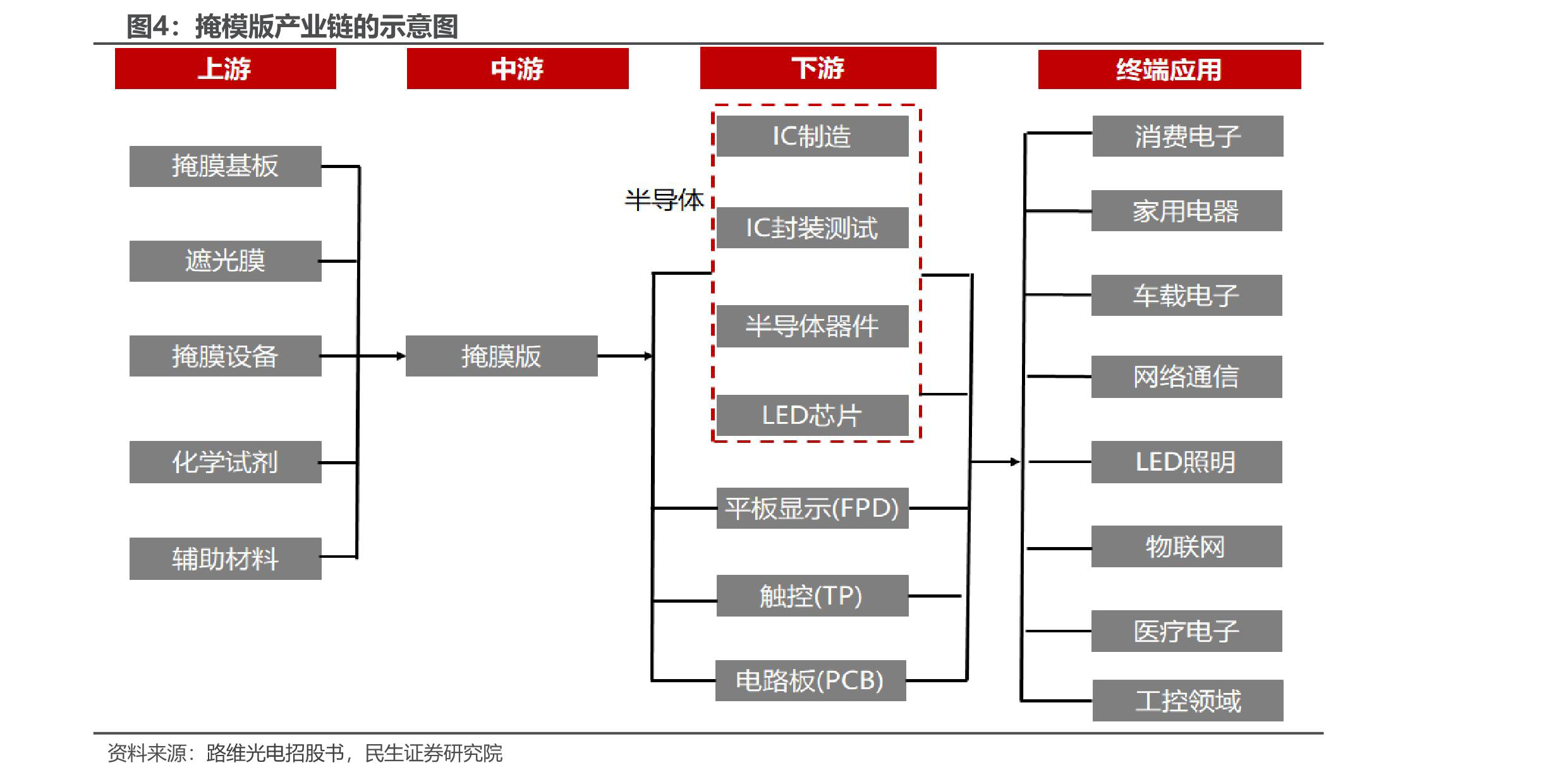

掩膜版的上游包括制作材料以及掩膜設備。掩膜版的下游應用主要是平板顯示、半導體、觸控和電路板等，是必不可少的關鍵材料之一。平板顯示、半導體等中游電子元器件廠商的終端應用主要包括消費電子(電視、手機、筆記本電腦平板電腦、可穿戴設備)、家用電器、車載電子、網絡通信、LED 照明、物聯網.醫療電子以及工控等領域。

1.3.1 上游材料及設備嚴重依賴進口，海外企業占據主導

掩模版廠商的主要原材料為石英基板、蘇打基板和光學膜等。石英基板和光學膜技術難度較大，供應商主要集中于日本、中國臺灣等地，原材料存在一定的進口依賴。

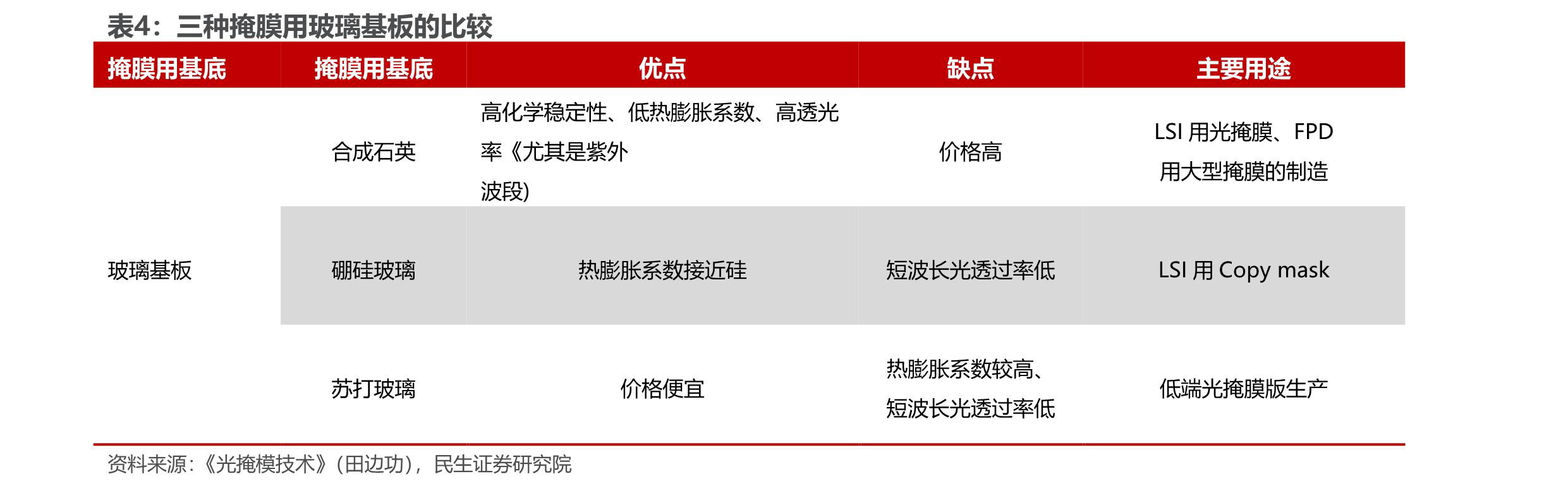

目前所使用的掩模版襯底材料合成石英占比最大。被用來制作光掩膜版的玻璃包括合成石英、硼硅玻璃和蘇打玻璃，其中合成石英最為化學穩定，具有高硬度、低膨脹系數和透光性強等優勢，適用于較高精度要求的產品生產，廣泛應用于 LSI 用光掩膜、FPD 用大型掩膜的制造。但是石英成本高，現在傾向于發展高質量的合成石英材料，它能夠提供寬的光投射區域、低的雜質含量和少的物理缺陷，并且隨著低膨脹率和深 UV 的要求變得逐漸廣泛。

目前，較常被使用的掩膜版基板材料有石英玻璃和蘇打玻璃兩種。隨著掩膜版精度的提升，主要表現為對基板材料和生產工藝的進一步升級。在基板材料上石英基板與蘇打基板相比，具有高透過率、高平坦度、低膨脹系數等優點，通常應用于對產品圖形精度要求較高的行業，因此基板材料逐漸由蘇打基板轉為石英基板。生產工藝方面，隨著集成電路技術節點推動，對于掩膜版 CD 精度、TP 精度、套合精度控制、缺陷管控等環節提出了更高的要求。

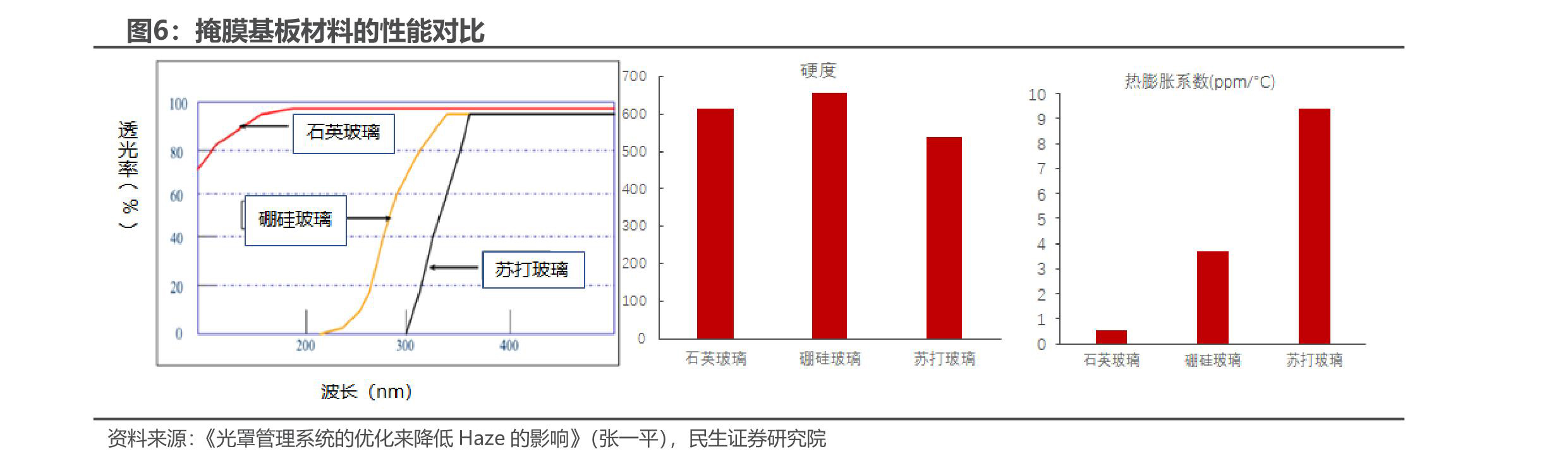

石英玻璃在透光率以及化學性能上優于其余掩膜基材。通常溫度和濕度的改變將引起材料一定程度上的形變，從而造成掩膜板上圖像的細小位移及線寬的改變。石英玻璃由于其在熱膨脹和硬度等物理屬性上的優勢，使得它對自然環境的影響如溫度，濕度，壓力有比較大的容忍性。這意味著石英掩膜板能保持化學性質穩定和在特定波長光源照射下的高穿透度。

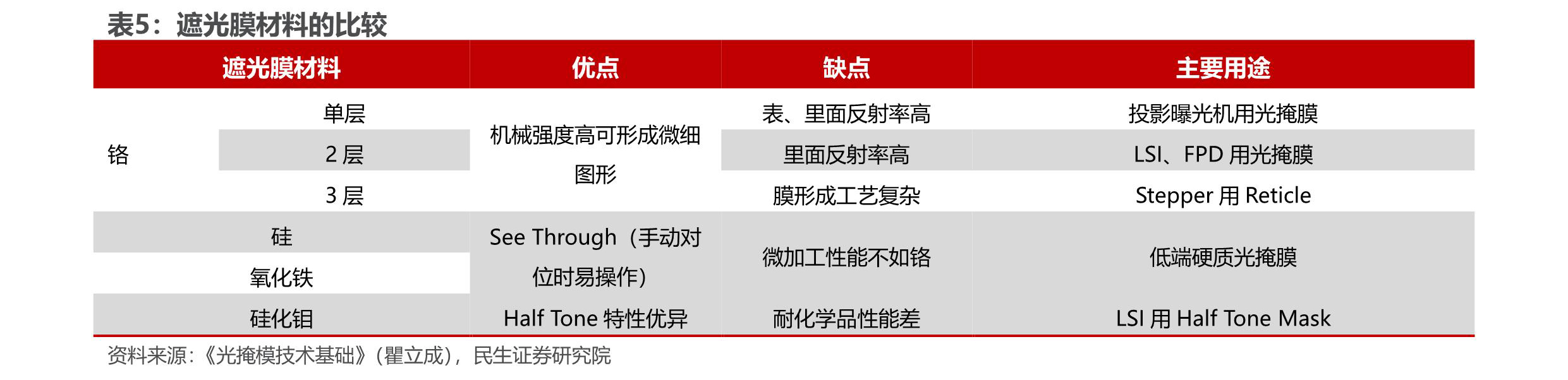

遮光膜材料主要包括:金屬鉻、硅、氧化鐵、硅化鉬等，遮光膜材料的選擇主要取決于產品的圖形精度、透過率、耐化學品性能等因素。其中，鉻是最常用的遮光膜材料，根據不同的層數，可以應用于投影曝光機用光掩膜、LSI用光掩膜、FPD 用光掩膜和 Stepper 用 Reticle 等領域。但是鉻也有一些缺點，如反射率高和膜形成工藝復雜等。硅是一種 See Through 型的遮光膜材料，適合手動對位操作，但其微加工性能不如鉻，因此只用于低端硬質光掩膜。氧化鐵和硅化鉬是兩種特殊的遮光膜材料，前者沒有明顯的優缺點，后者具有 Half Tone 特性優異的優點，但耐化學品性能差，主要用于 LSI用 Half Tone Mask。

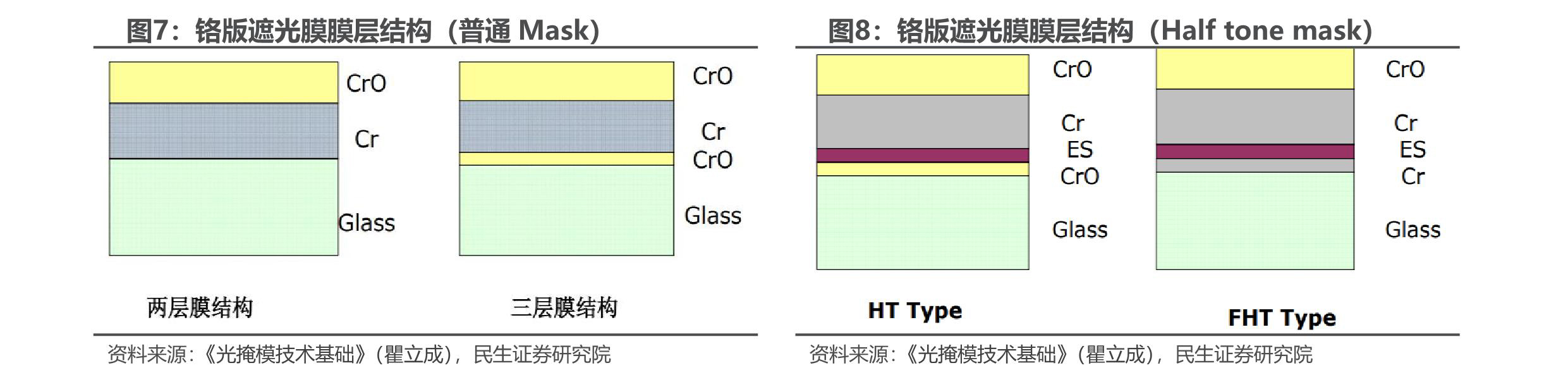

光掩膜版的性能也會因遮光膜的結構產生差異。對于普通掩膜版，為了滿足i線(365nm 波長)和 g 線(436nm 波長)光刻要求，它的膜層厚度要達到 100nm左右。然而，傳統掩膜版存在固有缺點會導致在曝光之后得到的線條出現邊緣嚴不齊整的現象，目前普遍采用的方法是在鉻表面沉積一層幾十納米的三氧化二鉻不過這樣會增加膜層的厚度且工藝相對復雜。

半色調掩膜版(halftone mask)是將半透明的遮光膜貼在光掩模上使得光在透過物質時傳播速度降低，相位隨之變化，進而局部改變圖案部分的相位，通過半透明的遮光膜發生相位變化的光、與未通過半透明的遮光膜相位未發生變化的光之間的干涉現象提高分辨率。

掩膜設備通常為采用激光為輻射源的直寫光刻機，是制約產能瓶頸的重要因素。掩膜設備的主要供應商有瑞典 Mycronic、德國 Heidelberg 等企業，其中瑞典 Mycronic處于全球領先地位。目前高端的平板顯示用光刻機出瑞典 Mycronic生產，全球主要平板顯示用掩膜版制造商對其生產的設備都存在較高程度依賴。

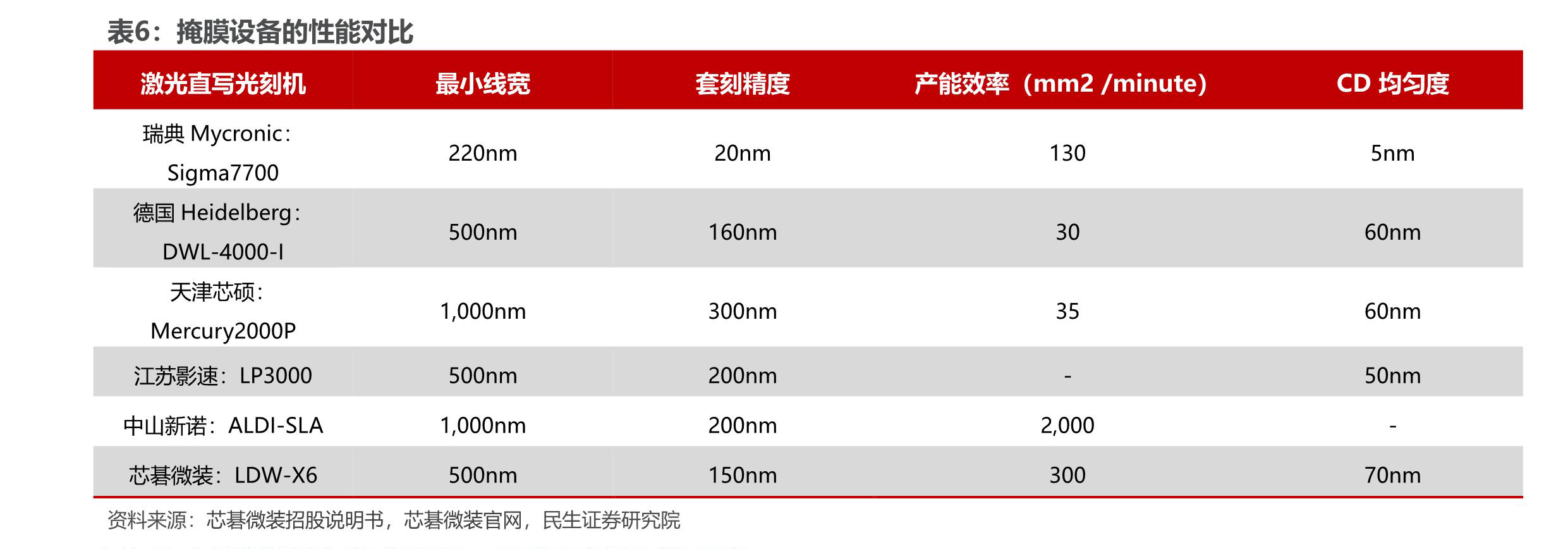

國內企業中，芯碁微裝、江蘇影速、天津芯碩等企業能夠?qū)崿F(xiàn)此類設備的產業化，芯碁微裝在激光掩膜版制版領域的技術水平已經能夠與德國 Heidelberg進行競爭。通常用于判斷掩膜設備技術水平的關鍵指標為:最小線寬、套刻精度產能效率和 CD 均勻度等。

從掩模版制造的核心原材料和設備來看，高精度半導體掩模版核心原材料石英基板仍被日韓企業壟斷，設備仍主要依賴進口。

1.3.2 中游制造技術壁壘高，國產廠商奮起直追

掩膜版制造商分為兩種，一種是英特爾、臺積電、中芯國際等代工廠擁有自制掩膜版業務，其產能基本都是自產自銷;另一種就是獨立于代工廠的第三方掩膜版制造商，例如美國福尼克斯、日本 DNP、凸版印刷，以及中國大陸的清溢光電、路維光電等，這類廠商主要銷售的是成熟制程掩膜版。

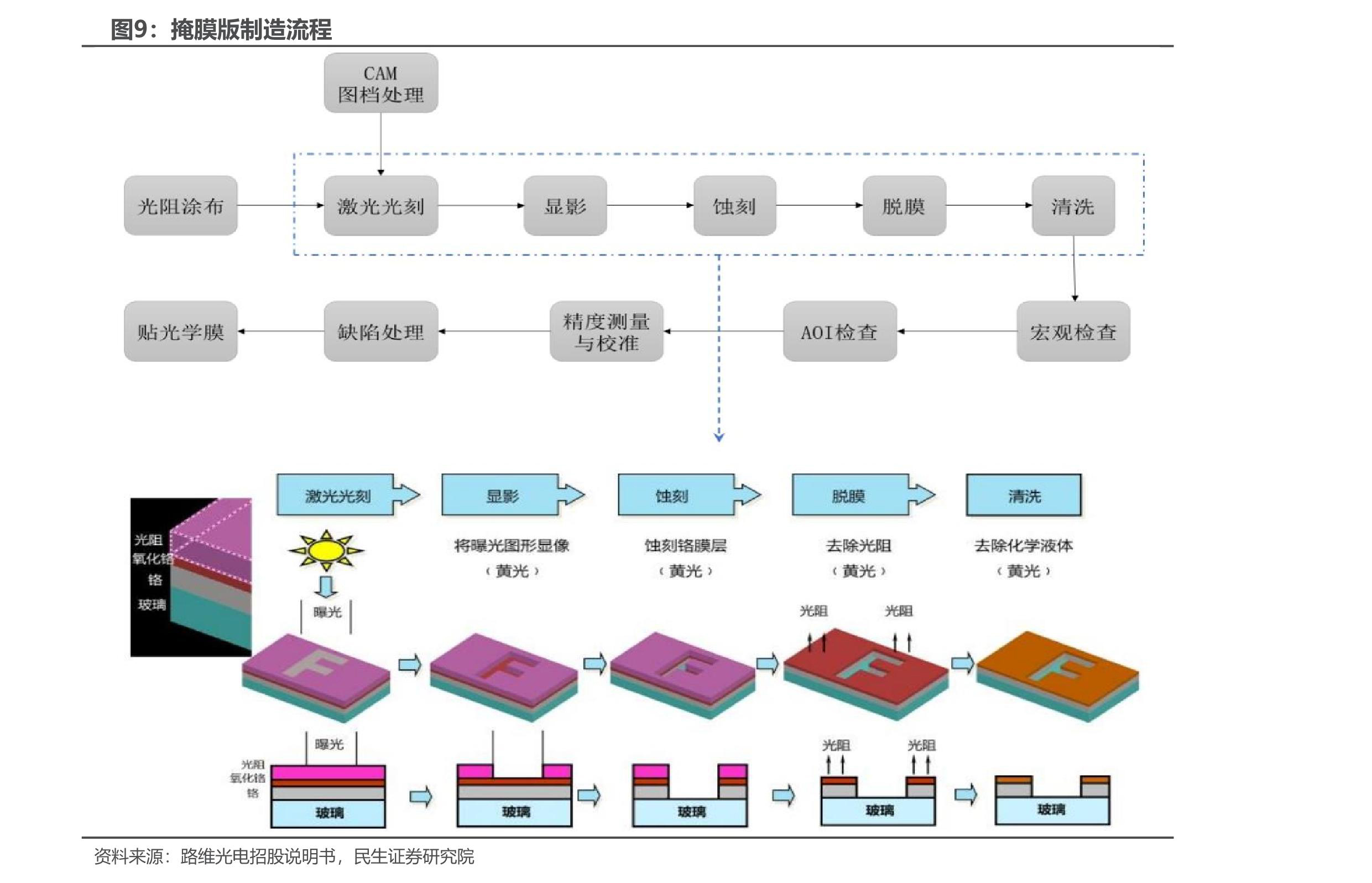

掩膜版制造工藝復雜，可以分為前道工藝和后道工藝。掩模版產品的工藝流程主要包括 CAM 圖檔處理、光阻涂布、激光光刻、顯影、蝕刻、脫膜、清洗、宏觀檢查、自動光學檢查、精度測量、缺陷處理、貼光學膜等環節。掩膜版的具體生產流程如下所示:

1、CAM(圖檔處理):通過電腦軟件處理，將產品圖檔轉化成為光刻機能夠正常識別的格式;同時對產品原始圖形/圖檔進行一定程度的設計、排布、特殊補正(如 DCM、OPC)等，對產品圖形及后續工序起到一定程度的補償、優化等作用。

2、光阻涂布:在已經沉積了鉻膜的基板上，涂布一定厚度和均勻性的光阻通過烘烤的方式使光阻固化，使得基板能夠在特定波長的光束下發生光化學反應后續通過顯影、蝕刻等化學制程得到與設計圖形一致的鉻膜圖形。

3、激光光刻:將設計圖形的數據轉換成激光直寫系統控制數據，由計算機控制高精度激光束掃描，利用一定波長的激光，對涂有光阻的掩膜基板按照設計的圖檔進行激光直寫，從而把設計圖形直接轉移到掩膜上，

4、顯影:利用化學藥液(顯影液)與光阻的相互作用，將曝光部分的光阻去除，未曝光部分與顯影液不反應而得以保留，從而得到與設計圖形一致的光阻圖形。

5、蝕刻:經過顯影工序后，利用化學藥液(蝕刻液)與鉻膜的化學反應將未被光阻保護的鉻膜去除，有光阻保護的鉻膜不與蝕刻液反應而得以保留，

6、脫膜:經過蝕刻工序后，利用化學藥液與光阻的化學反應，將掩膜版上殘留的部分光阻全部去除，最終得到與設計圖形一致的鉻膜圖形。

7、清洗:利用化學藥液與純水對掩膜版進行清洗，得到表面具有一定清潔度規格的掩膜版產品。

8、宏觀檢查:利用不同光源、光強的燈源，對掩膜版表面進行宏觀(目視)檢查，以確定掩膜版表面是否存在缺陷(Defect)、條紋(Mura)、顆粒(Particle)等不良。

9、自動光學檢査(AOI 檢查):利用一定波長、光強的光源獲取被測產品的圖形，通過傳感器(攝像機)獲得檢測圖形的照明圖像并數字化，然后通過相應的邏輯及軟件算法進行比較、分析和判斷，以檢查產品表面缺陷(Defect)，如線條斷線(Open)、線條短接(Short)、白凸(Intrusion)、圖形缺失等。

10、精度測量與校準:利用高精度測量設備，對掩膜版圖形的線/間(CD)精度及均勻性、總長(TP)精度、位置(Registration)精度等進行測量，以確認產品精度指標是否在要求規格內;同時利用測量設備的測量結果和相關算法對掩膜版、設備平臺進行校正和補償，滿足產品要求。

11、缺陷處理:針對斷線、白凸及圖形缺失等缺陷，采用激光誘導化學氣相沉積(LCVD)，在掩膜基板上沉積形成薄膜進行修復;針對鉻殘、短路等缺陷，采用一定能量激光進行切除。

12、貼光學膜:采用聚酯材料制成的光學膜(Pelicle)，將其貼附在掩膜版的表面，起到保護掩膜版表面不受灰塵、臟污、顆粒等污染的作用。

在上述工序中，掩膜版最重要的生產過程是通過光刻工藝、顯影、蝕刻、脫膜、清洗等工序?qū)⑽⒓{米級的精細電路圖形刻制于掩膜基板上。

掩膜版行業專業性較強、技術壁壘較高。在眾多應用領域中，半導體掩膜版技術要求最高且工藝難度大，長期被國外龍頭企業所壟斷。目前領先的掩膜版廠商有福尼克斯、SKE、HOYA、Toppan、臺灣光罩等。其中，LG-IT 和 SKE 的掩膜版產品主要布局在平板顯示掩膜版領域，均擁有 G11 掩膜版生產線;Toppan和臺灣光罩的掩膜版產品主要布局在半導體掩膜版領域;福尼克斯、DNP.HOYA 的掩膜版產品同時布局在平板顯示掩膜版領域和半導體掩膜版領域:清溢光電和路維光電的掩膜版產品種類多樣，應用領域廣泛，包括平板顯示掩膜版、半導體掩膜版、觸控掩膜版和電路板掩膜版等，路維光電擁有 G11 掩膜版生產線.

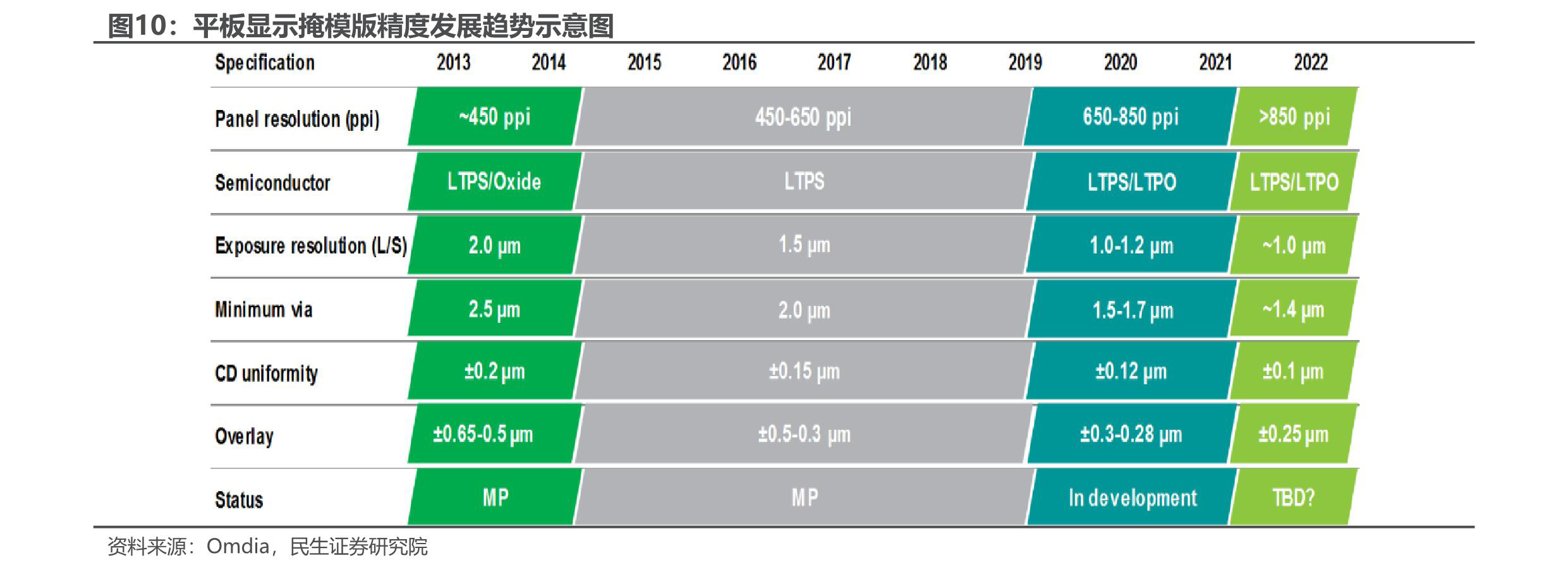

平板顯示掩膜版趨于大尺寸化和高精度化。自 2007年液晶電視開始占據主流市場后，其平均尺寸大約按照每年增加1英寸的速度平穩增長。屏幕尺寸趨向大尺寸化會導致掩膜版尺寸也相應大型化。隨著每英寸像素?cái)?shù)的不斷提高，也會帶來對平板顯示掩膜版的曝光分辨率、缺陷尺寸、均勻度等參數要求的提升。高分辨率終端顯示產品的不斷滲透與發展必然會帶動掩膜版朝著高精細化的方向發展。

先進制程的半導體掩膜版產品占比提升，掩膜版用量也隨之增長。隨著半導體技術節點由原先的 130nm、100nm、90nm、65nm 等逐步發展到 45nm、28nm、14nm、7nm、4nm 等，與之相對應晶圓制造及IC封裝對掩膜版產品提出更高的要求。具體來說，下游廠商將對掩膜版的半導體層、光刻分辨率、最小過孔、CD 均勻性、套合精度、缺陷大小、潔凈度均提出了更高的技術標準，

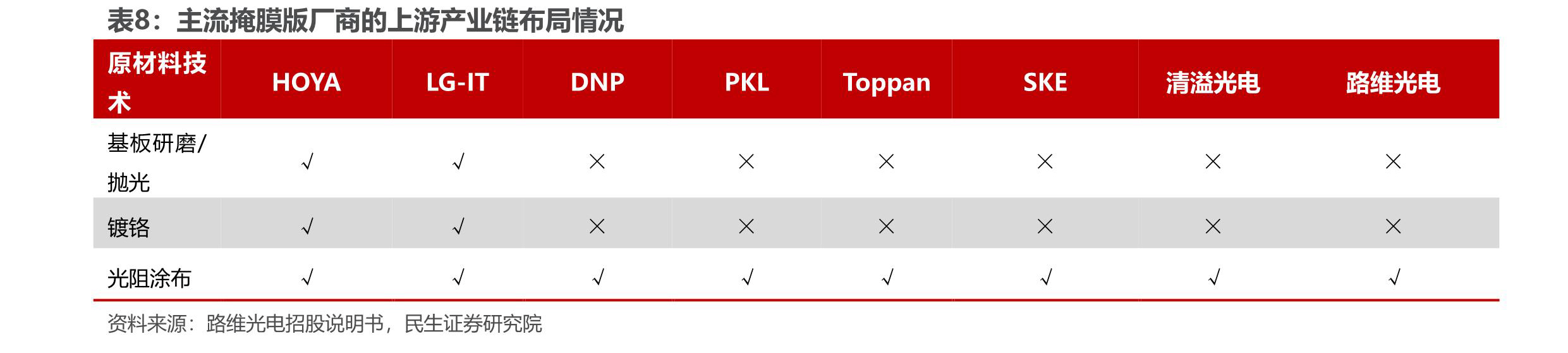

掩膜版廠商陸續向上游產業鏈延伸，以此降低原材料采購成本和控制終端產品質量。境外的廠商例如 HOYA、LG-IT 等企業已經具備了基板研磨/拋光、鍍鉻及光阻涂布等掩膜版全產業鏈的生產能力。

2 全球競爭格局:海外寡頭壟斷，國產廠商持續發

2.1 市場規模:全球市場穩步增長，中國市場占比提升

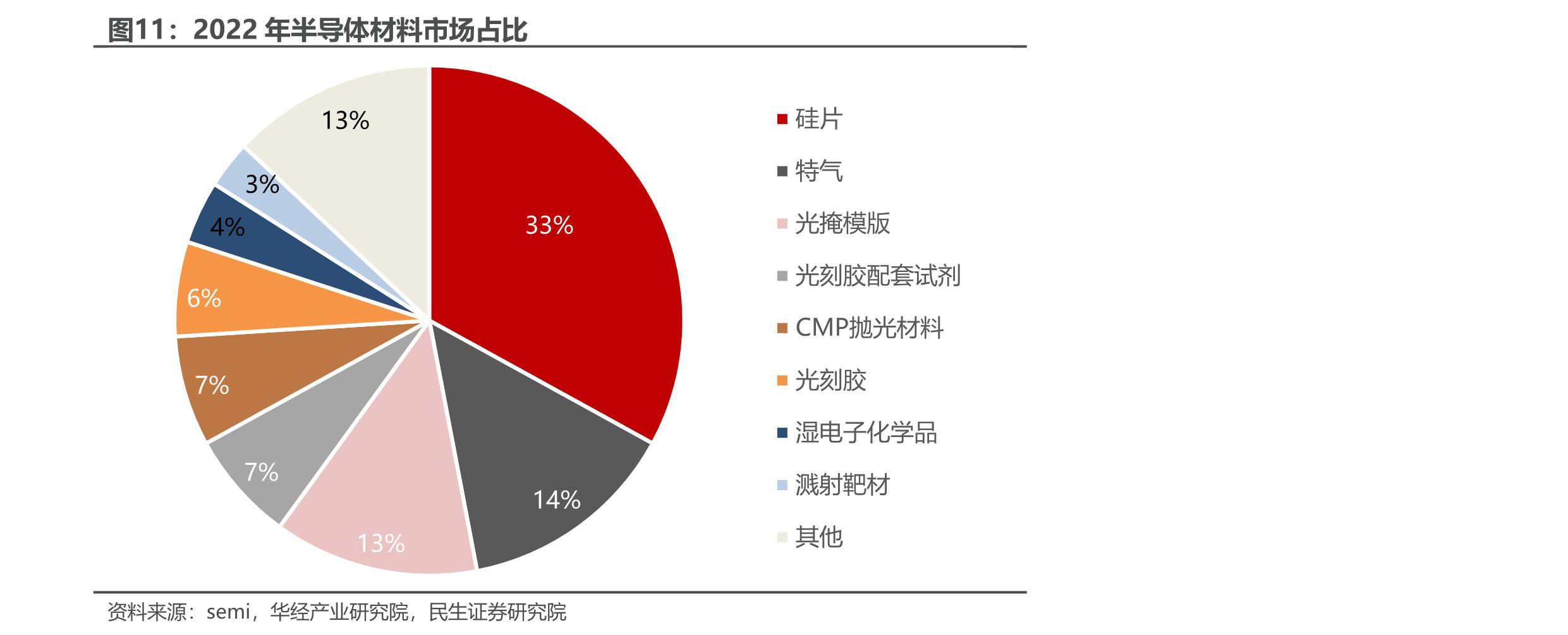

掩膜版應用十分廣泛，在涉及光刻工藝的領域都需要使用掩膜版，如IC、平版顯示器、印刷電路版、微機電系統等。全球光掩膜板規模近十年表現為穩步增長趨勢，行業整體技術壁壘深厚，產業集中度高。根據Semi統計，2022年全球半導體制造材料市場規模達到 447 億美元，按照 2022 年全球晶圓制造材料統計表明，掩模版的市場占比在 13%，按占比測算得出，2022 年全球光掩模版市場規模大約為 58.11 億美元。

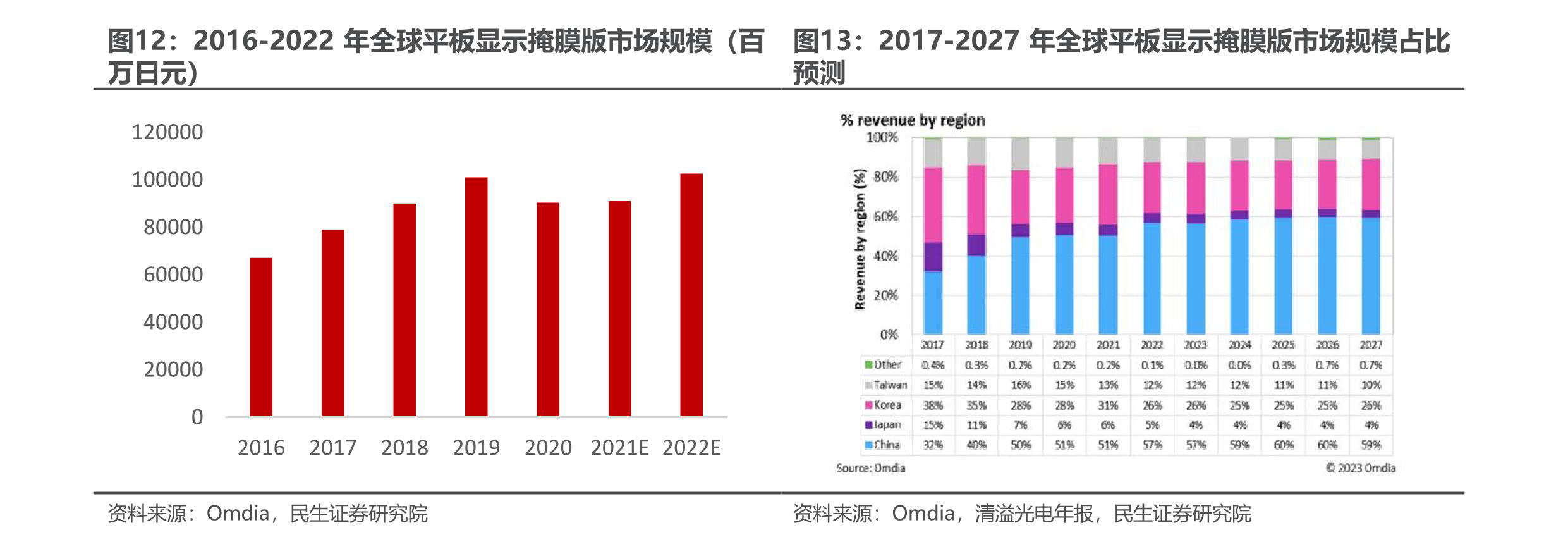

平板顯示掩膜版是生產 AMOLED/LTPS 及高分辨率TFT-LCD 顯示屏的關鍵材料。根據 Omdia 數據，中國大陸掩膜版需求占全球比重，從 2017 年的 32%上升到 2022 年的 57%，預計 2025 年將增長至 60%。2016 年至 2019 年全球平板顯示掩膜版的市場規模增長較為迅速，2019 年全球平板顯示掩膜版的市場規模約為 1,010 億日元，2016 年全球平板顯示掩膜版的市場規模約為 671 億日元，2016年至2019年的年均復合增長率達14.58%。受新冠疫情影響，2020年平板顯示掩膜版市場規模約為 903 億日元，較 2019 年下降 10.57%，但平板顯示掩膜版市場自 2021 年起逐漸實現復蘇，2022年市場規模預計將增長至 1.026億日元。依據以上數據進行測算，2022年我國平板顯示掩膜版市場規約為585億日元。

2.2 競爭格局:壟斷與追趕并存

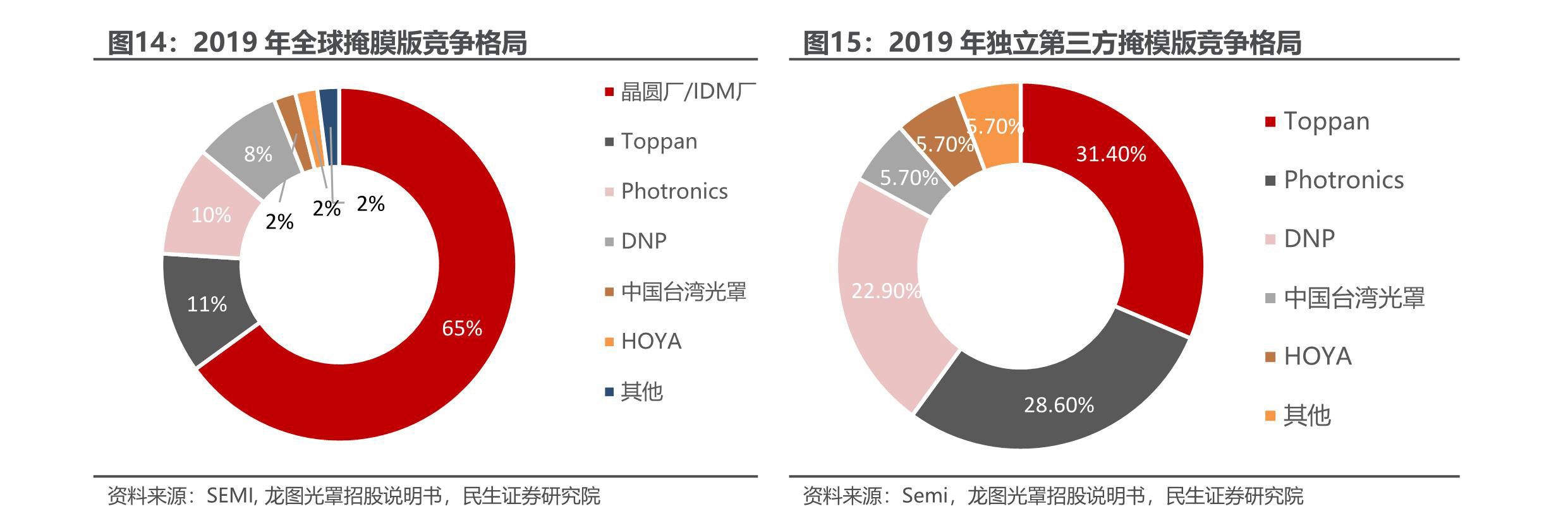

光掩膜版廠可以分為晶圓廠自行配套的工廠和獨立第三方掩膜生產商兩大類。由于芯片制造設計各家晶圓制造廠的技術機密，因此晶圓制造廠往往自主研發45nm 以下先進制程的掩膜版，而對于 45nm 以上成熟制程的掩膜版則交給第三方掩膜廠進行研發。據 SEMI的數據統計，2019年全球芯片掩膜版市場中，65%的市場份額由晶圓廠自行配套的掩膜版工廠占據，剩余 35%的份額則被獨立第三方掩膜工廠瓜分，前五大廠商分別為 TOPPAN、福尼克斯、DNP、中國臺灣光罩和 HOYA。其中，全球核心的第三方半導體光掩模產能主要集中在美國和日本，美國的 Photronics 占據28.60%的市場份額，日本凸版印刷Toppan和日本DNP公司分別占據全球 31.40%和 22.90%的市場份額。

目前我國掩膜版制造主要集中在少數企業和部分科研院所。平板顯示領域，國內只有少數企業能夠配套 TFT(薄膜晶體管)用掩膜板，主要針對 8.5 代以下掩膜板。
