相機與觸發

典型的機器視覺任務是檢測物體，很多情況下，物體都在傳送帶上運動，需要機器視覺捕獲移動中物體。為了實現這一點，在精確的時刻捕捉圖像很重要。對于這樣的情景，不同接口標準輸出的工業機器視覺相機也有不同的“觸發輸入”。比如一個簡單的觸發方法：該輸入被連接到一個光電傳感器。如果物體通過這個傳感器，傳感器會輸出一個脈沖，觸發工業相機。處于“觸發模式”的工業相機在觸發脈沖到達時恰好捕獲一個圖像，然后等待下一個脈沖。

以上是機器視覺應用中Trigger的一般定義和用法。但隨著機器視覺的發展，高速和高精度的圖像捕獲變得極為重要。

由于工業相機通常沒有像單反鏡頭相機那樣的機械快門，因此傳感器通常都是連續曝光、自由運行的。在獲取圖像時，首先會重置當前圖像，開始新的圖像采集，然后將此完全捕獲的圖像傳輸到PC。在觸發圖像拍攝的情況下，首先在觸發信號（異步復位）后立即去除整個傳感器的所有電荷，圖像重新曝光，然后傳輸到評估單元，進行成像。

通常來說有兩種觸發方法，也就是硬件觸發和軟件觸發。在硬件觸發的情況下，觸發是由來自光電傳感器、PLC的數字輸入、啟動器等的外部脈沖引起的。該脈沖可以直接作用于相機進行觸發，如果是基于圖像采集卡的視覺系統，脈沖也可以直接在圖像采集卡上進行觸發。USB和GigE數據接口的相機只能從硬件端在相機上觸發。在軟件觸發的情況下，觸發由控制軟件（機器視覺程序）來進行控制。

在大多數應用中，可能需要同時觸發相機和光源，或者多個相機同時觸發、延遲觸發，這些都需要根據項目進行調整。

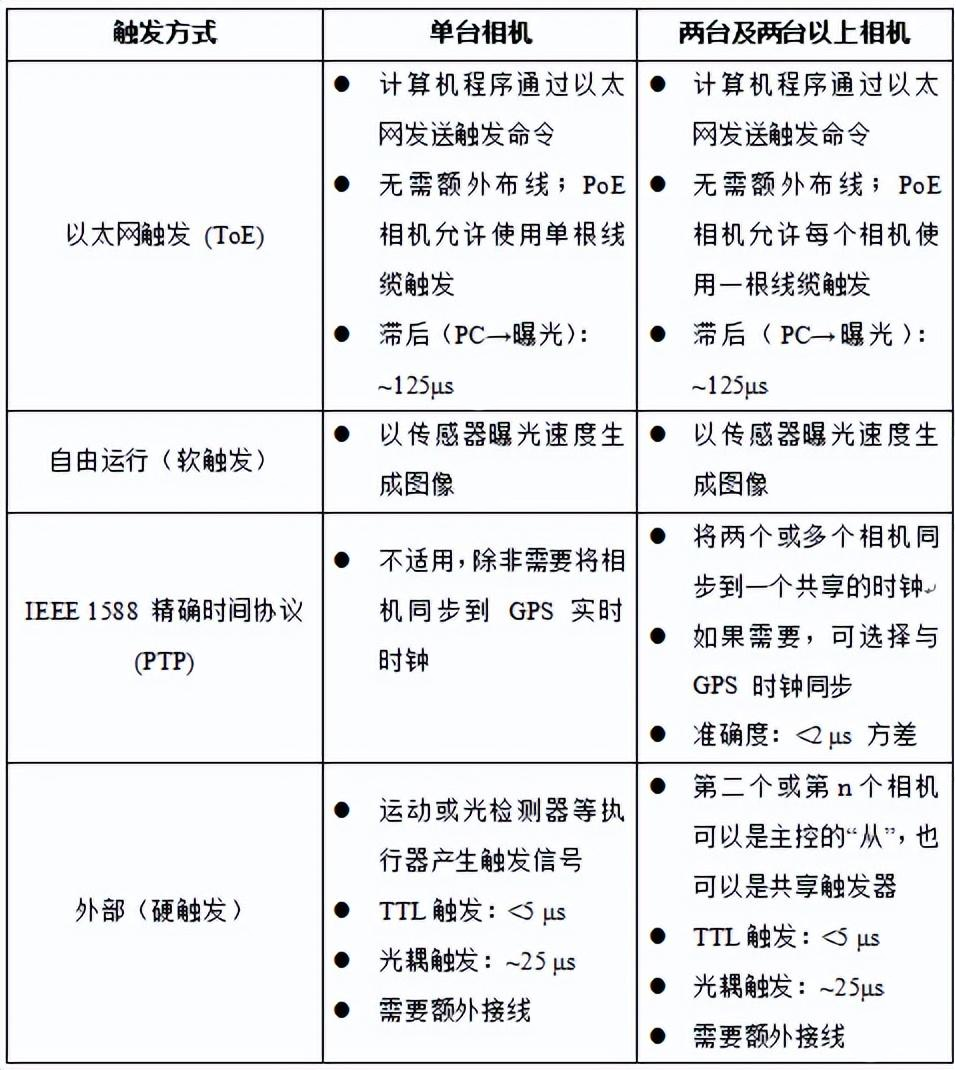

不同觸發方式的簡單比較

對于任何涉及機器視覺相機的應用來說，無論是單臺相機同步到一個事件，還是帶照明的相機，或者多個相機一個接一個或全部同步到事件，觸發器都起著重要的作用。因此，必須了解觸發機制、概念并應用它們來確保系統的可靠性。
