功能概述

跟隨工藝是跟蹤移動的物體，以移動的物體為參考規劃機器人的運動，傳送帶跟隨是跟隨工藝中的一種典型應用。傳送帶跟隨是通過視覺或光電傳感器檢測到傳送帶上的物體，實時跟蹤移動的物體，以移動的物體為參考坐標系，進行軌跡和點位運動。

工作流程

跟隨工藝工作過程主要分兩部分：檢測和跟隨運動。檢測是通過視覺或光電傳感器獲得物體在傳送帶上的位置，將獲得的物體位置信息放入傳送帶對象隊列中，并通過編碼器反饋跟蹤其位置的變化；跟隨運動是以隊列中移動物體為參考坐標系的機器人運動。檢測與跟隨運動并行處理，具體流程如下圖所示。

位置描述體系

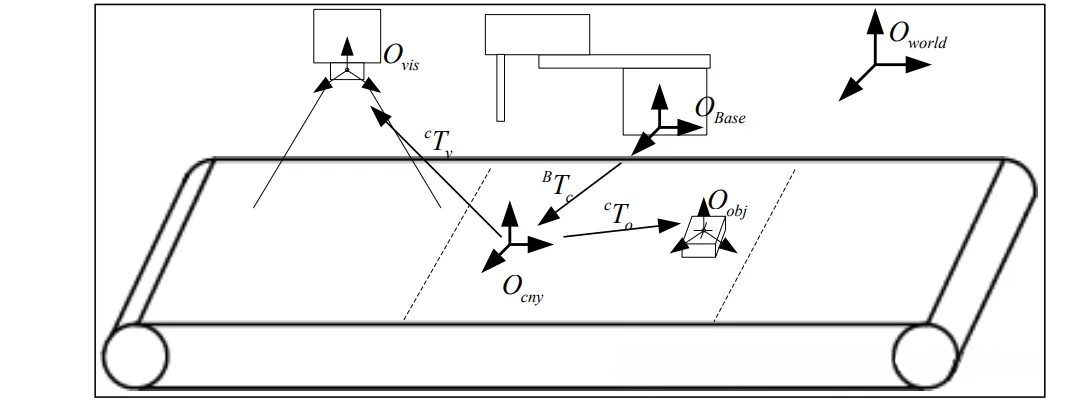

跟隨運動以物體坐標系為參考系，物體坐標系（Oobj）是固連在物體上隨物體移動的坐標系，是動態坐標系。物體坐標系描述了物體在傳送帶上的位置和方向，是物體基準點在傳送帶坐標系下的坐標。傳送帶坐標系（Ocny）表示傳送帶在機器人基坐標系下的位置和方向，用于描述傳送帶與機器人之間的相對關系，傳送帶坐標系是靜態的。傳送帶視覺中的視覺坐標系（Ovis）描述了相機與傳送帶之間的位置轉換關系。通過相機獲得了物體在傳送帶上的瞬時位置，通過編碼器實時獲得物體在傳送帶上的運動量，從而實現機器人對物體位置的實時追蹤。跟隨工藝中各坐標系之間的關系如下：

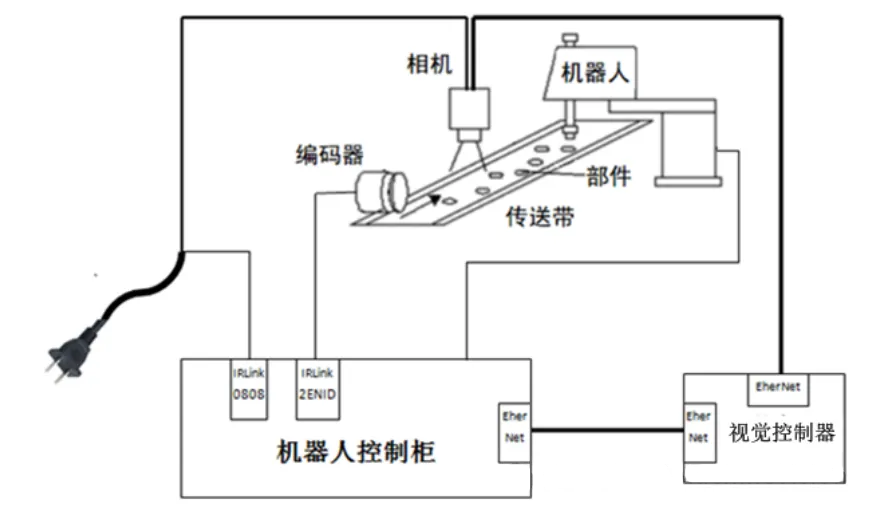

硬件配置

重點知識

1、需采用脈沖型編碼器；

2、如果使用視覺檢測，相機觸發必須采用硬件觸發的方式。

3、工件高度設置：視覺或傳感器都不能檢測到工件的高度，需要通過參數設定指定每種工件類型的高度。工件高度值是工件基準點（物體坐標系原點）在傳送帶坐標系下的Z坐標值。

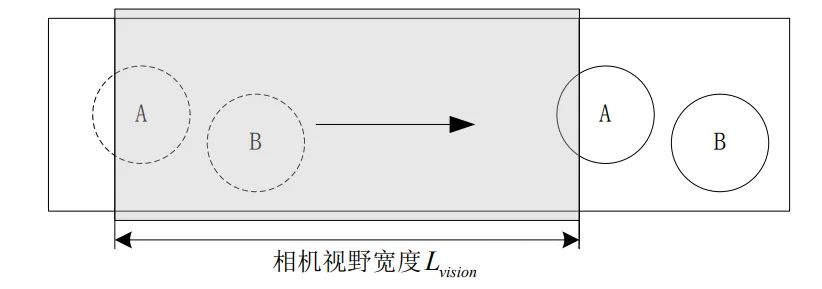

4、拍照間距的設置原則：保證能拍全傳送帶上的每個物體標識，保證不漏拍。如果設置的拍照間距等于相機視野寬度，相機前后兩次拍到的畫面無縫銜接，此時能拍全傳送帶上的每一部分，如果某個物體剛好位于前后兩次拍照的銜接處，則前后兩次各拍到此物體的一半，此物體不能被識別。如下圖所示，第一次拍照時工件位于虛線位置，第二次拍照時工件運動到了右側的實線位置，前后兩次拍照都不能識別到工件A。

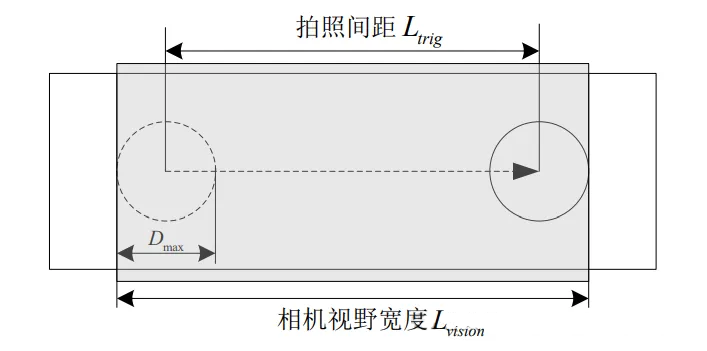

為了避免這種情況，前后兩個畫面應略有重疊，重疊寬度大于物體標識的最大寬度，實現至少有一次拍照是完整的，如下圖所示。

視覺必須在一個拍照周期內完成圖像識別，拍照周期=拍照間距/傳送帶速度，拍照間距設置過小會導致拍照周期變短，要求視覺的處理速度更快，因此在滿足不漏拍的前提下拍照間距盡量大。綜合各方面需求，拍照間距不能太大也不能太小，可按下列公式給定，其中Ltrig為拍照間距，Lvision為視野寬度，Dmax為物體識別標識最大寬度， 為設置余量。

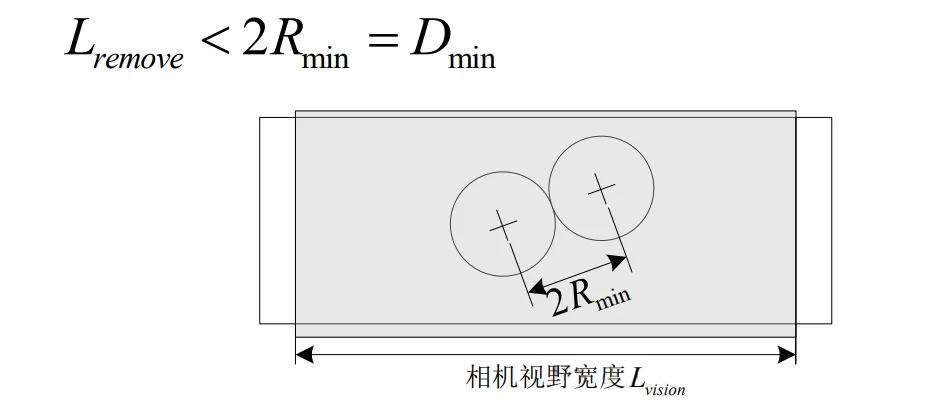

5、重復檢測判定距離：按上述拍照間距設置原則，前后兩次拍照畫面有重疊，這有可能導致同一個物體在前后兩次拍照中同時被識別，造成重復，此時需要剔除其中一個?？刂破鲀?nèi)部會對前后兩次拍照物體的位置進行比較，如果兩個物體的距離小于重復檢測判定距離，認為是重復，剔除后一次拍照得到的物體。重復檢測判定距離的設置原則是正確識別重疊的同一物體和正?？拷膬蓚€(gè)物體。如下圖所示，當兩個物體距離大于2Rmin時可認為是兩個物體，否則認為是同一個物體，因此重復剔除距離按如下原則設置：
