Exposure and Sensor Readout

相機上的圖像采集過程包括兩個截然不同的部分。第一部分是曝光。曝光完成后，進行第二部分Readout過程即從傳感器的寄存器中讀出數據并傳送出去（Readout過程）。

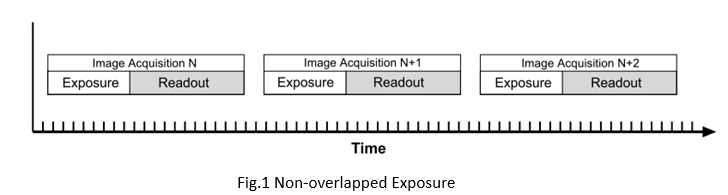

關于圖像采集過程中，相機操作有兩種常見的方法：“non-overlapped”的曝光和“overlapped”的曝光。在非重疊(“non-overlapped”)模式中，每個圖像采集的周期中，相機在下一個圖像采集開始前，均要完成曝光/讀出整個過程。如Fig.1所示。

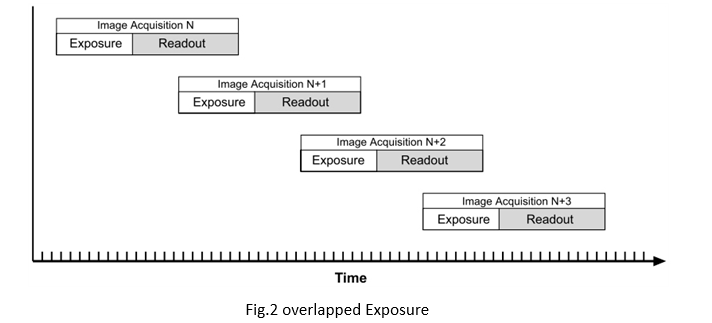

雖然非重疊(“non-overlapped”)的模式，可適合于許多情況下，但它并不是最有效的方式。為了提高相機的幀率，允許在下一幀圖像開始曝光時候，將前一幀獲得的圖像數據讀出并傳送出去。相機“重疊”(“overlapped”)曝光的方式見Fig.2所示。

從Fig.2中我們可以看到，相機讀出數據和下一幀曝光開始出現重疊的情況，在同一個時刻內，相機執行兩個操作，導致在同樣的單位時間內，在“overlapped”曝光模式下，可以采集到更多的圖片，即相機的幀率更高。

從上邊兩個圖中，我們可以知道在“non-overlapped”的曝光和“overlapped”的曝光模式底下，一幀圖像的周期存在著這樣的關系:

 overlapped”的曝光模式下: FramePeriod ≤ Exposure Time + ReadoutTime

? “non-overlapped”的曝光模式下:FramePeriod > Exposure Time + Readout Time

以STC-A202A為例：

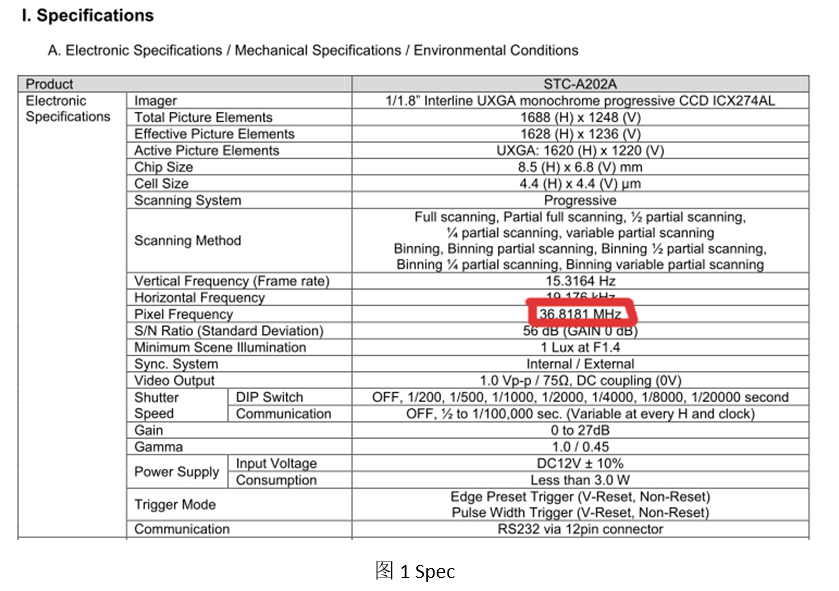

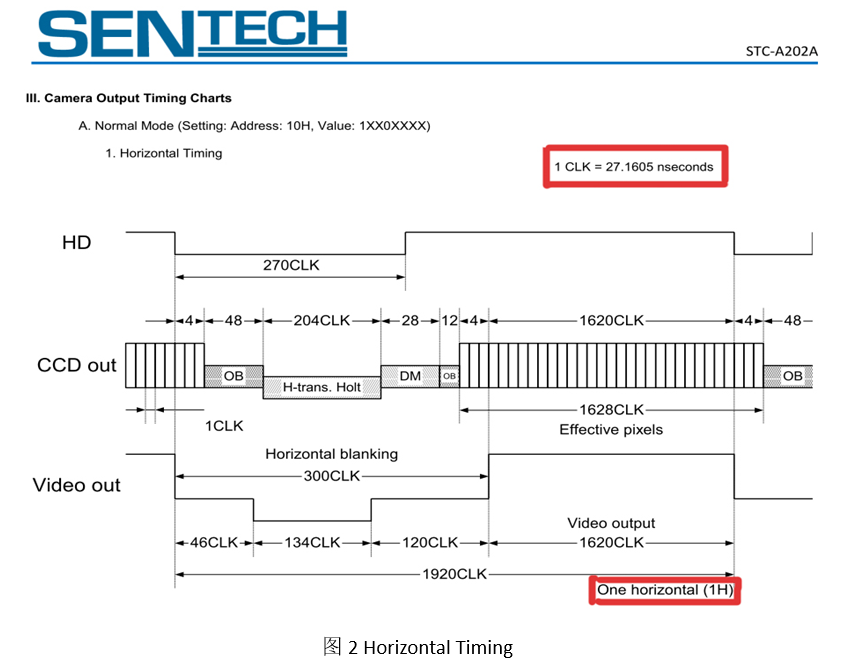

從Spec中可知，其Pixel Frequency為：36.8181MHz,所以1Clock的時間為1/36.8181Mhz =27.3836ns,接下來我們看相機的Timing chart，首先先看HorizontalTiming，見圖2所示：

從圖2中，我們從中可讀到的信息為，1 CLK=27.1605 nseconds，和我們從spec上得到的Pixel Frequency算出來的時間差不多。掃描1Horizontal需要1920CLK，即1H =27.1605*1920 =52148.16ns=52.14816us

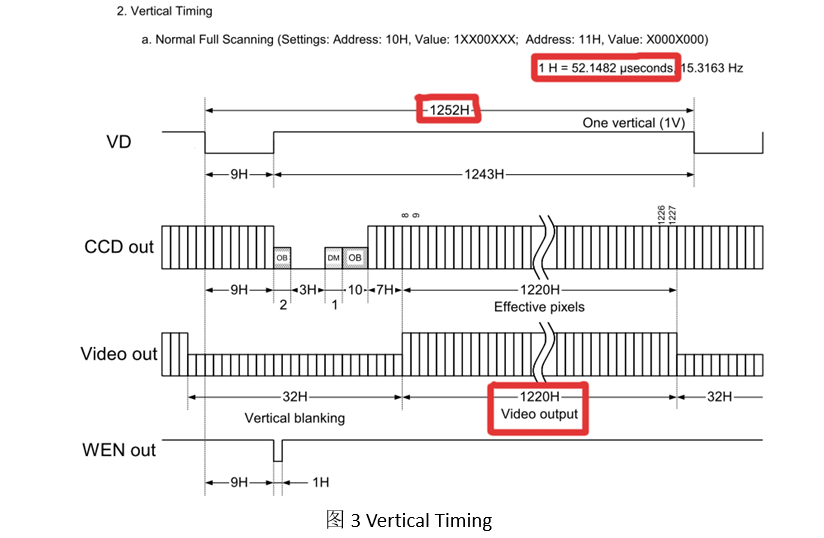

接下來看相機Vertical Timing 見圖3所示：

從圖3中，我們可讀出的信息為，1H=52.1482useconds，和我們通過圖2計算出來horizontal Scanning的時間一致，而在一幀圖像中，需要掃描1252H，其中Effective Pixels為1220H，即1幀圖像中，Effective Pixels Read out的時間為1220*52.1482 =63620.804us =63.620804ms，一個VD信號，所用的時間為：1252*52.1482=67793.5464us =67.7935464ms。按照我們前邊的理論，一個cycletime內，一幀圖像的時間為：Frame Period = Exposure Time +Readout Time

而我們知道STC-A202A的幀率為：15fps，即1 Frame Period =1/15 =66.7ms。

所以在“non-overlapped” exposure 模式下，ExposureTime = Frame Period – Readout Time =66.7ms -63.6ms =3.1ms，在此模式下，若是超過3.1ms的曝光時間，其幀率就會比標準幀率15fps低。

         假如1顆相機Readout Time為：66.7ms，即數據傳輸時間為A，A=66.7ms，曝光時間為B，B=5ms，則一幀圖像的時間為C，則C=A+B=66.7ms + 5ms =71.7ms，則這顆相機的幀率為：1000/71.7 =13.94FPS，則這顆相機的幀率為13.94.

注意：一般情況下，若我們的相機的幀率為15fps，則表示相機ReadOut數據的時間為1000ms/15 =66.7ms
