WiseAlign參數設置-圓/直線工具參數-（圓半徑容差）

在雙翌WiseAlign軟件中，參數設置是軟件運行的重要功能，今天為大家講解的就是參數設置中另一個重要的部分圓/直線工具參數的圓半徑容差介紹：

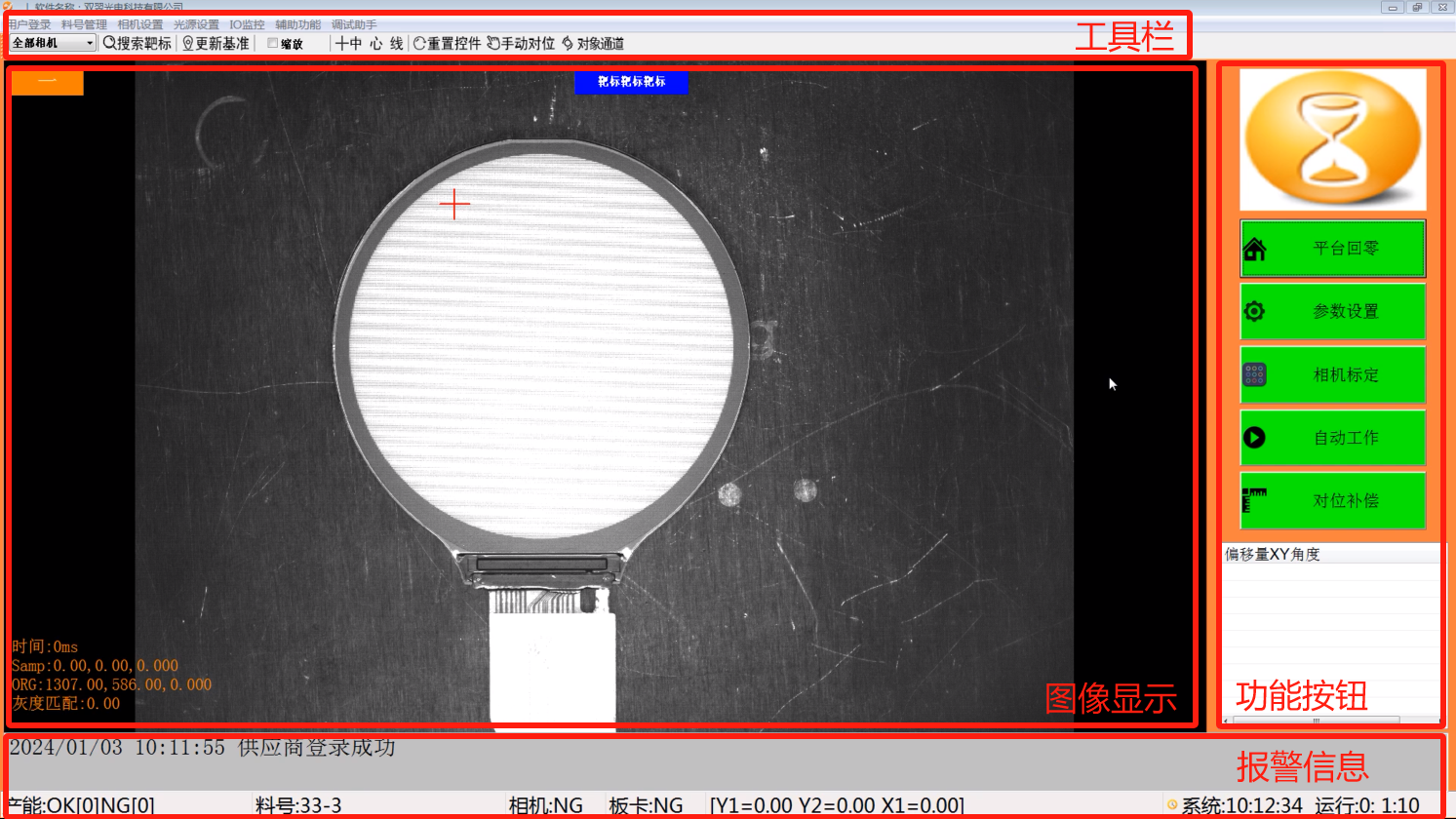

首先，在雙翌對位系統的根目錄下，找到名稱為WiseAlign.exe的運行程序，雙擊該應用程序圖標，進入運行程序，主界面主要分4個區域（左上角：工具欄；右側：功能按鈕；中間：圖像顯示；下側：報警信息）

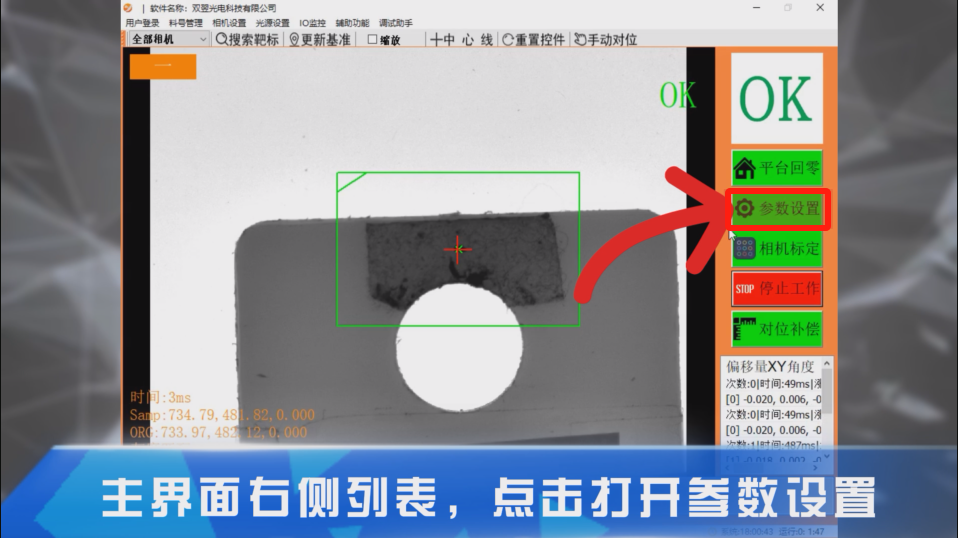

在主界面右側，找到參數設置并點擊打開

點擊圖像，切換到相機圖像界面

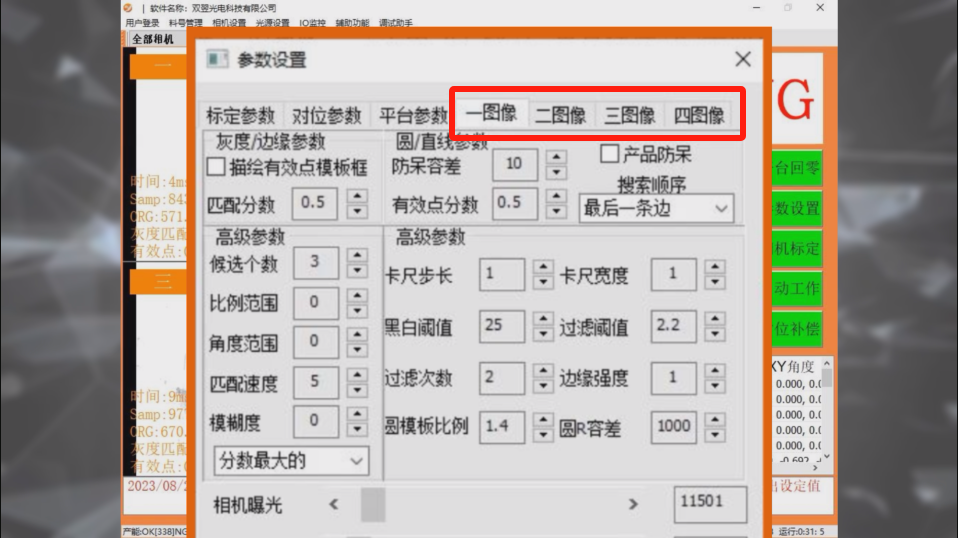

圓/直線工具參數：相對應本系統圖像學習方法有：“圓形”、“直線交點”、“單直線”。

圓半徑容差：學習時圓工具中間的紅色圓形半徑值與每次圖像處理后得出的半徑值相比較，超出設定值則提示報警且返回圖像處理NG；（參考設置值：200）

注釋：以上每個參數的參考設置值為常規設置狀態，實際情況可根據圖像效果做相應的微調整。
