WiseAlign參數設置-圓/直線工具參數-（圓模板比例）

在雙翌WiseAlign軟件中，參數設置是軟件運行的重要功能，今天為大家講解的就是參數設置中另一個重要的部分圓/直線工具參數的圓模板比例介紹：

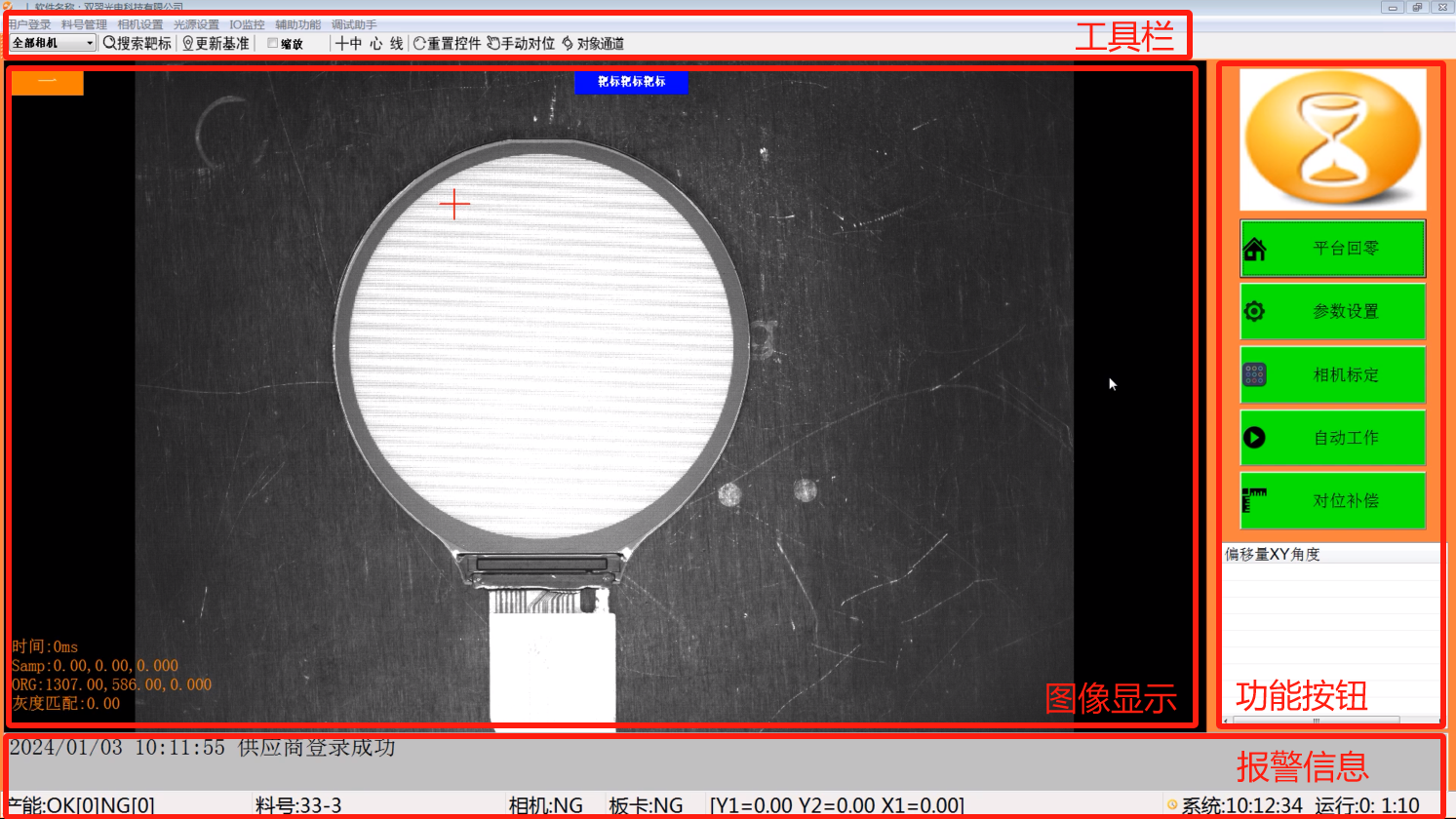

首先，在雙翌對位系統的根目錄下，找到名稱為WiseAlign.exe的運行程序，雙擊該應用程序圖標，進入運行程序，主界面主要分4個區域（左上角：工具欄；右側：功能按鈕；中間：圖像顯示；下側：報警信息）

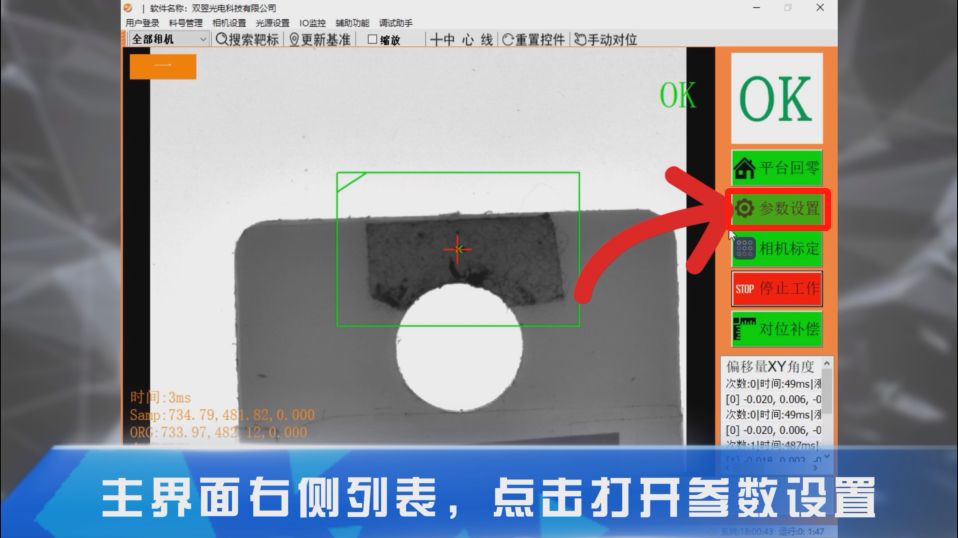

在主界面右側，找到參數設置并點擊打開

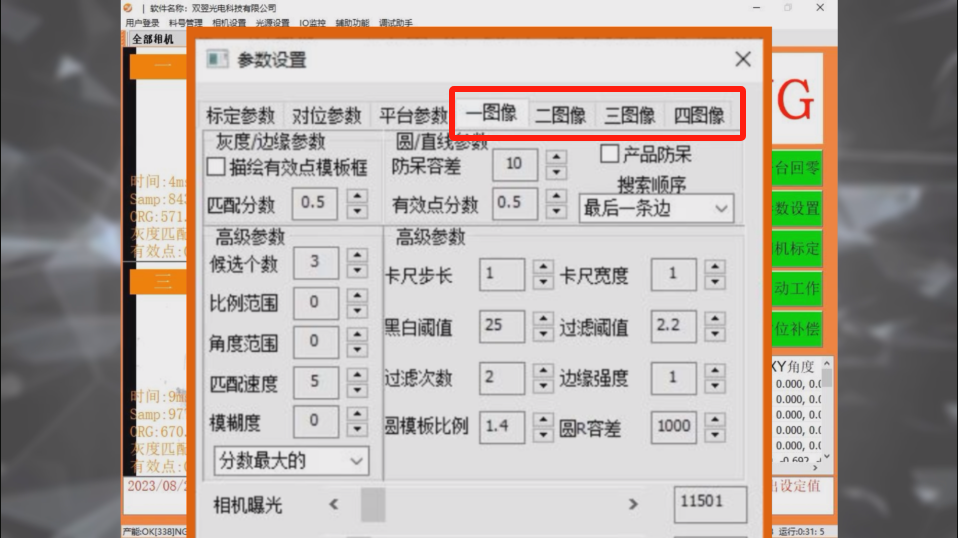

點擊圖像，切換到相機圖像界面

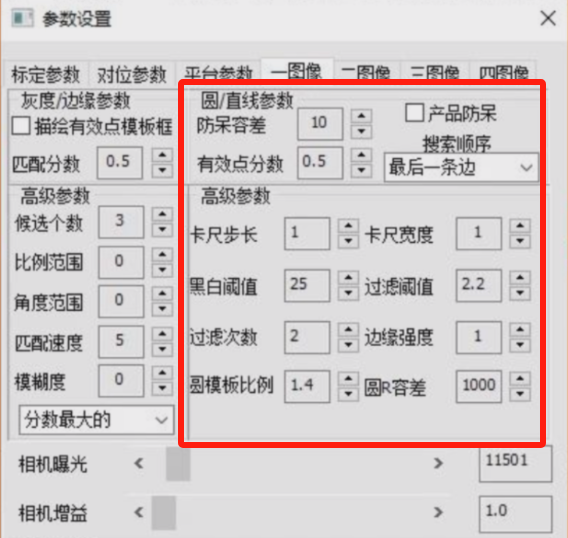

圓/直線工具參數：相對應本系統圖像學習方法有：“圓形”、“直線交點”、“單直線”。

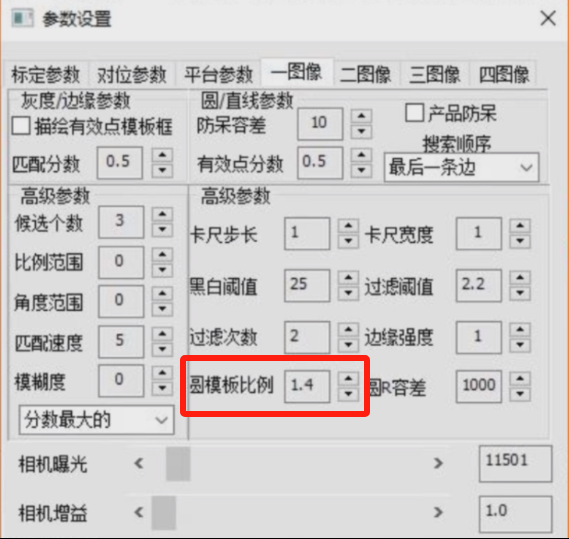

圓模板比例：圓工具的匹配模板大小=圓形的大小*圓模板比例；（參考設置值：1.2）

注釋：以上每個參數的參考設置值為常規設置狀態，實際情況可根據圖像效果做相應的微調整。
