隨著社會的發展和進步,機器視覺也逐漸發展完善。機器視覺是一種新穎且實用的科學技術,對于人類來說,視覺生而有之,毫不費力,但是讓機器也擁有視覺,并且提升機器的總體性能是一項充滿挑戰的工作。機器視覺廣泛應用于自動化生產設備,不僅可以提高生產效率,提高產品質量,還可以降低生產成本。

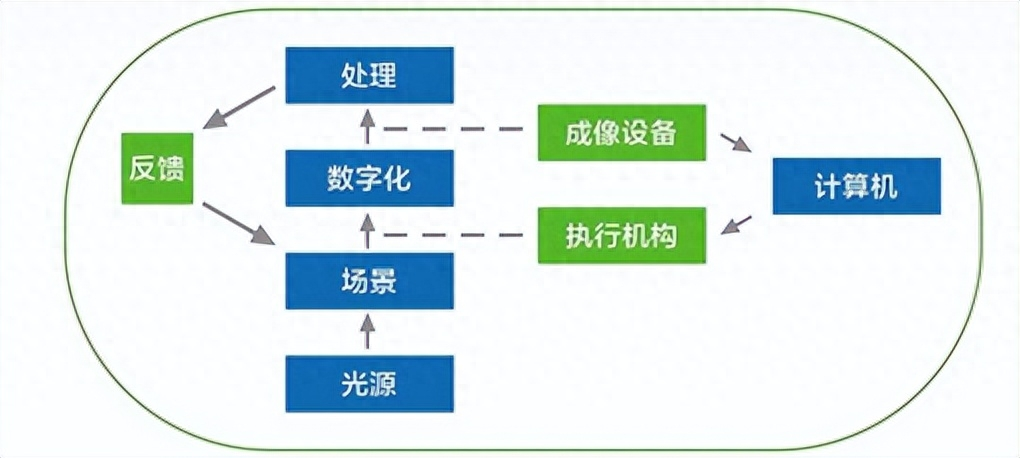

機器視覺通常指的是機器(一般是計算機)自動獲取感興趣的圖像,然后對圖像進行處理,在獲取抽象信息后,采取進一步“動作”的過程。通俗的說,機器視覺就是讓機器擁有“看”的能力,使得機器能夠認識和看懂所要看的東西,并且能夠確定它所見的目標的位置。通過攝像機和計算機等,讓機器擁有自動對目標進行測量、識別等功能并加以判斷。機器視覺的系統構成如圖所示:
機器視覺的工作流程
在設定光源的照射下,場景內的物體通過成像設備生成原始的數字圖像,并輸送到計算機系統中;然后圖像在計算機中進行計算,完成圖像的預處理;到這里,圖像的質量已經得到了一定的改善,接下來計算機會從質量較好的圖像中提取特征,構成了對原始圖像的抽象描述;最后,計算機對抽象特征運用模式識別技術,得到更高層次的抽象描述。期間的圖像處理過程,可以通過顯示器展現出來,另外,計算機還可以根據圖像處理結果對工作過程進行調整。

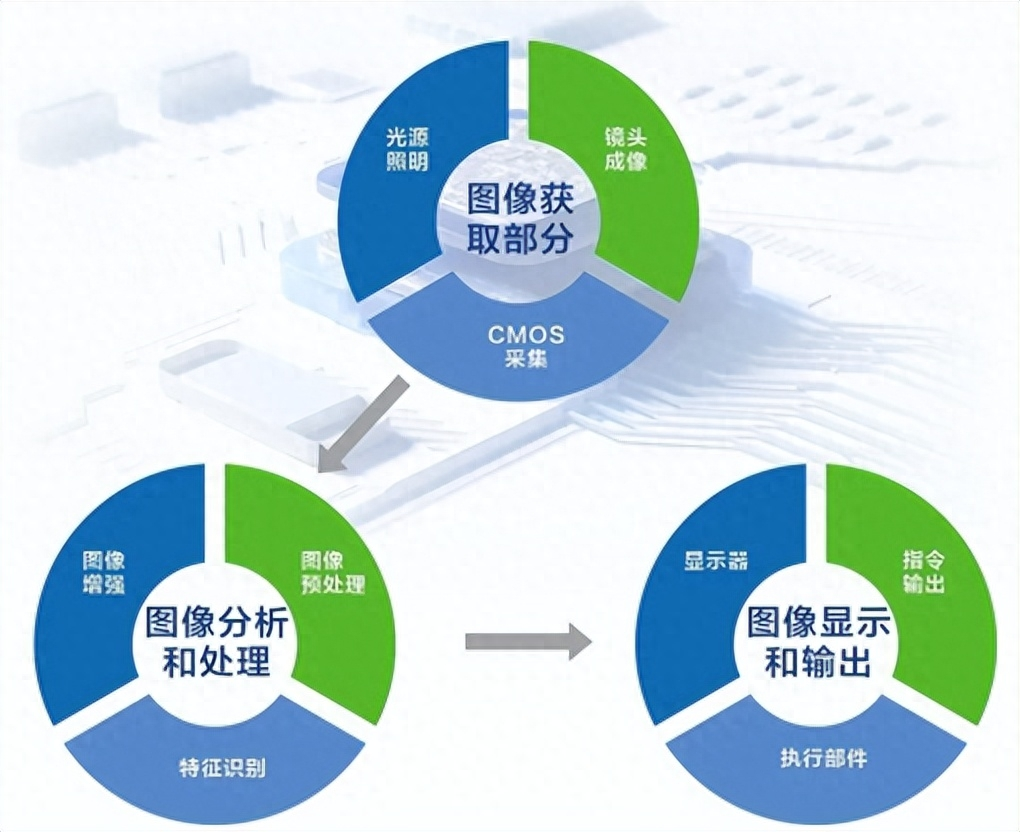

機器視覺的組成分為圖像獲取部分、圖像分析和處理、圖像的顯示和輸出部分。在圖像獲取部分中,大多數機器視覺系統采用圖像傳感器檢測圖像,作用是將圖像信息轉換成數字信號;在圖像分析和處理部分,一般都是通過計算機對圖像的數字信號進行處理,提取圖像的各種特征值,根據特征值進行模式識別、坐標計算等處理;在圖像顯示和輸出部分,計算機根據計算結果輸出圖像或者數據,在執行部件的配合下進行各種調整,實現自動化流程。機器視覺系統主要模塊如圖所示:
目前機器視覺技術在激光切割、激光焊接、激光打標、激光微加工等高精密加工領域中應用最為普遍。而機器視覺技術在激光打標的應用,特別是在半導體和電子行業中應用較多,例如在各種進行批量生產的技術和設備、各種芯片生產技術和設備、各種電子類產品的生產加工設備。往往在電子類產品中需要進行打標的產品面積越來越小,精度要求也越來越高。其中具有代表性的是微電子技術中的IC(集成電路)技術,其集成度越來越高、速度越來越快、體積越來越小,貼片式器件逐步發展成IC的主流產品,其外觀特點是小型化。

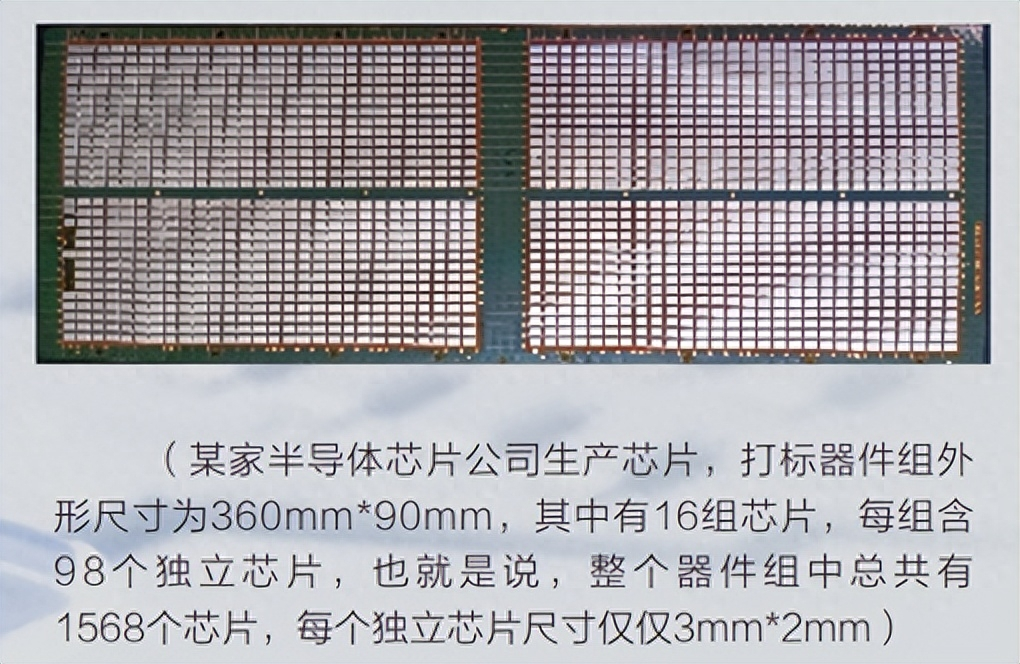

比如激光打標機在半導體工業方面的應用,主要是IC芯片表面打標,將廠家、型號、生產批次、二維碼等信息標記到IC芯片表面。

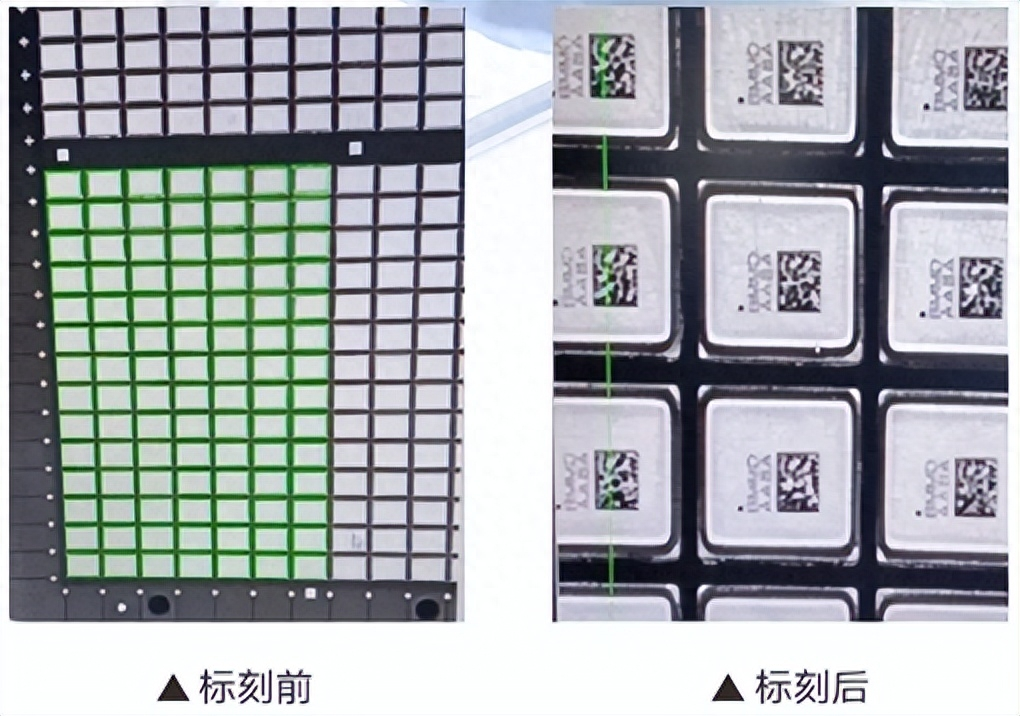

那么配有機器視覺定位激光打標機機器就針對這個尺度的器件進行工作,目的是在每一個獨立小芯片的表面標記二維碼和型號等信息,要求標記清晰,位置正確,而且不能歪斜。如不采用機器視覺,可能會出現機械誤差從而很難全部標記到合適位置;采用機器視覺不但能夠清晰的將信息標記到芯片表面,還可以精準標刻、防重復、多個產品一次定位,還具有動態適應性,能夠自動修正芯片方位誤差,保證打標精度。在激光打標中應用機器視覺,不僅能夠提升設備的檔次,更能提高打標速度。

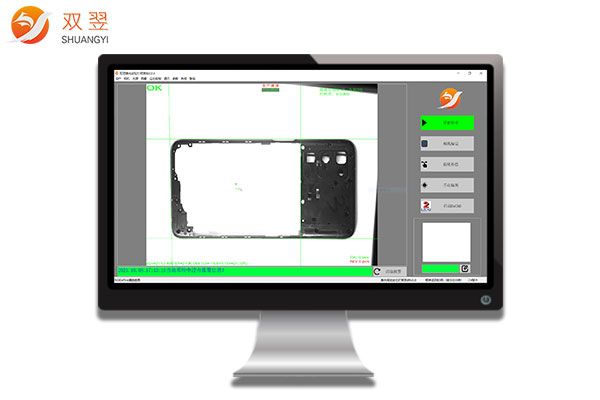

深圳市雙翌光電科技有限公司是一家以機器視覺為技術核心,自主技術研究與應用拓展為導向的高科技企業。公司自成立以來不斷創新,在智能自動化領域研發出視覺對位系統、視覺定位、視覺檢測、圖像處理庫等為核心的多款自主知識產權產品。涉及自動貼合機、絲印機、曝光機、疊片機、貼片機、智能檢測、智能鐳射等眾多行業領域。
雙翌視覺系統最高生產精度可達um級別,圖像處理精準、速度快,將智能自動化制造行業的生產水平提升到一個更高的層次,改進了以往落后的生產流程,得到廣大用戶的認可與肯定。隨著智能自動化生產的普及與發展,雙翌將為廣大生產行業帶來更全面、更精細、更智能化的技術及服務。
