雙翌MasterAlign圖像系統-候補模板登錄

雙翌MasterAlign軟件的圖像系統中，候補模板登錄功能是一個重要的組成部分，它在保證穩定性和準確性方面發揮著關鍵作用。其包含啟用/禁止候補模板，候補模板登錄，抓點測試等。目前系統中單個圖像通道有主模板+四個候補模板的方式；其中三個候補模板用于當主模板抓點失敗后，自動根據啟用情況，調用候補模板1，2，3 進行靶標獲取，如果候補模板 1，2，3 同時啟用了，系統首先會調用候補模板1，如果1抓靶失敗的話，才會啟用2，依次類推。備注：候補模板4專門用來標定或者建立映射關系。

以下將詳細介紹候補模板登錄功能的各個區域以及操作方式：

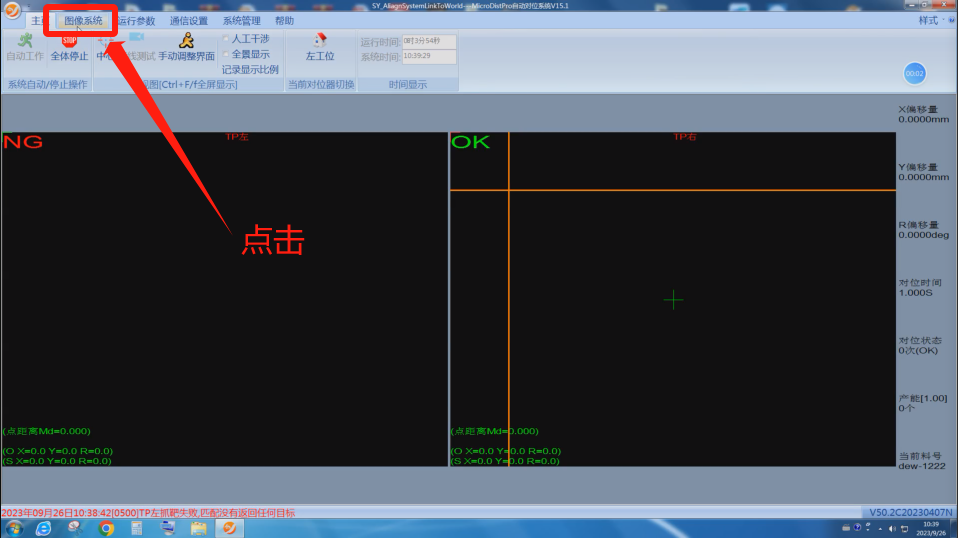

進入軟件在上方菜單欄找到圖像系統，點擊圖像系統

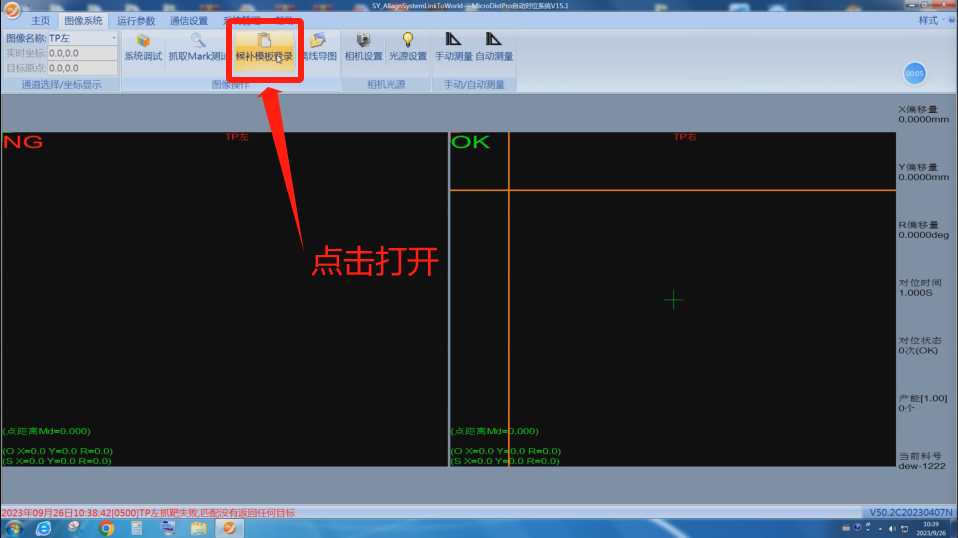

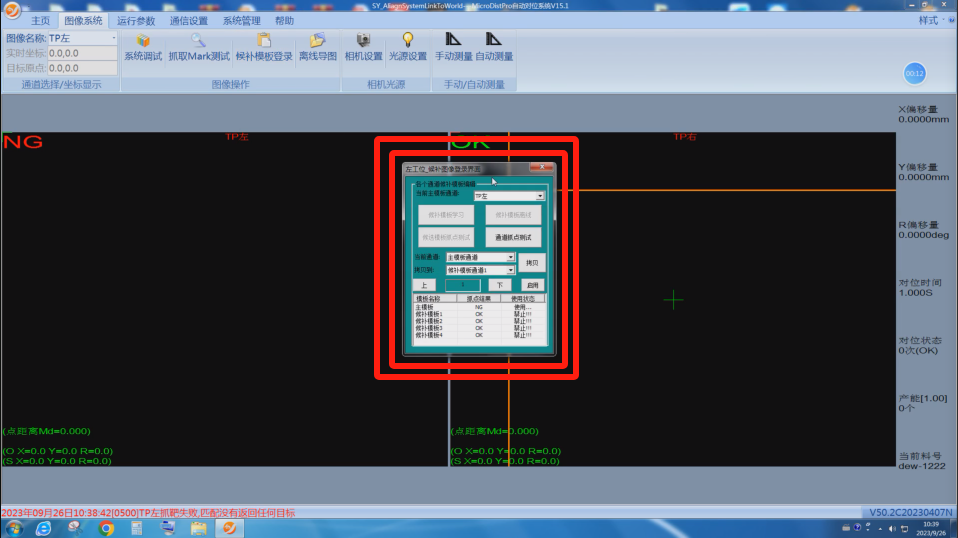

點擊打開候補模板登錄，彈出操作界面（如下兩圖）

候補圖像登錄界面

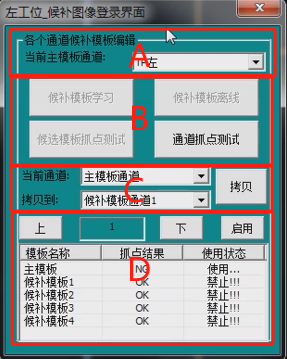

候補圖像登錄界面大致分為A、B、C、D四塊區域

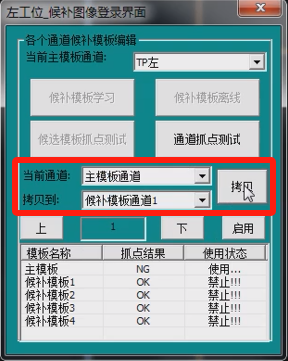

區域C - 參數拷貝：如果您希望候補模板與主模板具有相似的參數設置，這個區域可以幫助您將主模板的參數拷貝到候補模板中，節省了重復設置的時間和工作。

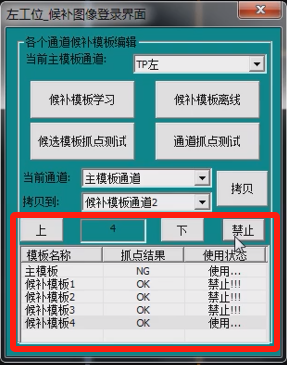

區域D - 候補模板狀態：這個區域顯示了候補模板的抓點結果以及使用狀態。候補模板可以根據需要啟用或禁用。候補模板4則專門用于標定或建立映射關系，具有特殊用途。

通過這些功能和操作，雙翌MasterAlign軟件的圖像系統為用戶提供了靈活而強大的工具，這種多層次的候補模板管理方式有助于提高工作效率和準確性，使您能夠應對各種復雜的生產需求。無論是抓靶測試還是參數設置，都可以在這個功能中輕松完成，提供了可靠的支持。
