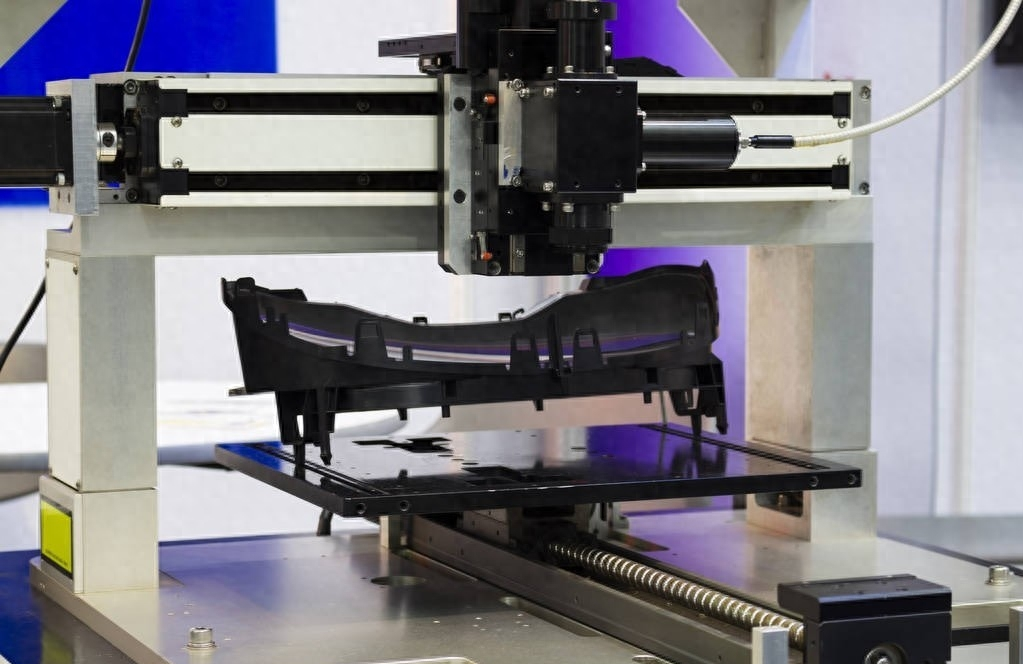

AOI（Automated Optical Inspection縮寫）的中文全稱是自動光學檢測，是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備。AOI是新興起的一種新型測試技術，但發展迅速，很多廠家都推出了AOI測試設備。當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。

運用高速高精度視覺處理技術自動檢測PCB板上各種不同貼裝錯誤及焊接缺陷。PCB板的范圍可從細間距高密度板到低密度大尺寸板，并可提供在線檢測方案，以提高生產效率，及焊接質量。通過使用AOI作為減少缺陷的工具，在裝配工藝過程的早期查找和消除錯誤，以實現良好的過程控制。早期發現缺陷將避免將壞板送到隨后的裝配階段，AOI將減少修理成本將避免報廢不可修理的電路板。

AOI的主要特點：

1）高速檢測系統與PCB板帖裝密度無關

2）快速便捷的編程系統圖形界面下進行運用帖裝數據自動進行數據檢測運用元件數據庫進行檢測數據的快速編輯

3）運用豐富的專用多功能檢測算法和二元或灰度水平光學成像處理技術進行檢測

4）根據被檢測元件位置的瞬間變化進行檢測窗口的自動化校正，達到高精度檢測

5）通過用墨水直接標記于PCB板上或在操作顯示器上用圖形錯誤表示來進行檢測電的核對

作為慣例，在生產中，測試系統應當根據生產批量的要 求建立并優化。實際運作中無數次地證明，僅這樣做是遠 遠不夠的。如果在兩周的生產時間內要測試一個新批次的 PCB，有可能會發生這樣的情況：ELKO的顏色突然由黑色 變?yōu)榱它S色，或者晶體管的引腳變短了、是彎的；或是電阻的顏色由黃色變成了藍色的，等等。

AOI檢查程序必須而且能夠處理這些不同的變化所帶來 的問題。但是，其中的一些變化需要花費時間進行處理， 因為我們不能預先知道是否有一種新的元器件被使用，或 是存在一個錯誤的元器件布局。同時，面對質量方面的困 難，大量允許的可能出現的情況也需要一個一致的，確實 可行的說明。始終采用同樣的材料和產品，再加上優化的PCB設計， 正如上面所描述的那樣，可以減小由于產品的變更對AOI/ AXI測試所造成的影響。在這里必須指出，比照所有用于 AOI和AXI 檢查的標準，PCB布局的建議可使檢查工藝適當 簡化并更有效率。DFT可以提高缺陷的檢查率，減少誤報， 縮短編程時間和降低編程的難度，從而最終達到有效降低 產品制造成本的目的。

深圳市雙翌光電科技有限公司有著多年的機器視覺行業經驗，在機器視覺的軟件應用領域上有著眾多成功的案例和解決方案。雙翌光電一直以來致力于機器視覺的開發、應用以及銷售，為客戶提供整體機器視覺解決方案及服務，把機器視覺技術應用到智能生產中。
