1、 相機安裝

相機的安裝方向：以操作者站立調試的位置為基準（一般就是顯示器的位置），相機的螺絲孔面朝向操作者，標簽面（即正面）遠離操作者。這樣才能保證實際圖像和顯示器圖像保持一致性，方便調試。

2、 軟件權限的登陸

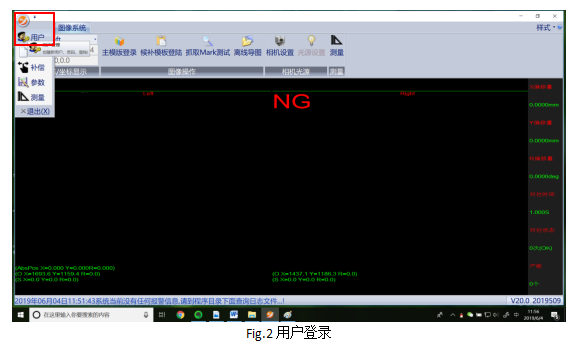

① 擊軟件左上角的“橙色圖標”，點擊“用戶”進入用戶設置界面；

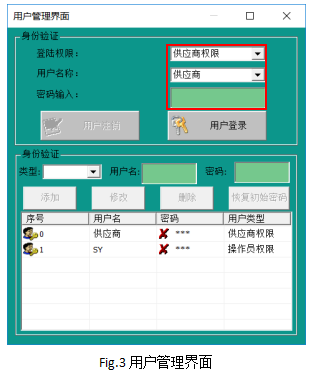

② 用戶管理界面，輸入供應商權限密碼：“310525”，點擊“用戶登陸”，進入軟件管理權。

③只有登陸權限，才可以設置軟件參數，修改產品模板，非登陸狀態，不能更改以上數據。

3、 設置待機位

設定對位平臺的待機位原則即是：使對位平臺的行程最大化。即要求對位平臺各軸到正負限位的距離相等。

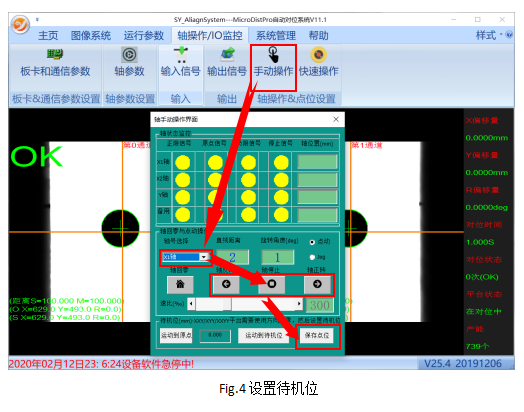

設置待機位之前需要啟動復位進行平臺回零，回零完成后點擊“軸操作/IO監控”->“手動操作”彈出軸操作界面，選擇X1軸，填寫點動距離，通過手動點擊正反轉操控X1軸到限位中間位置，最后點“保存點位”。同理設定X2軸和Y軸的待機位置，如此便完成了對位平臺待機位的設定。

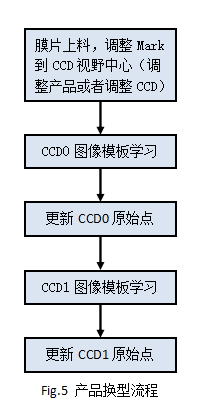

4、 產品換型

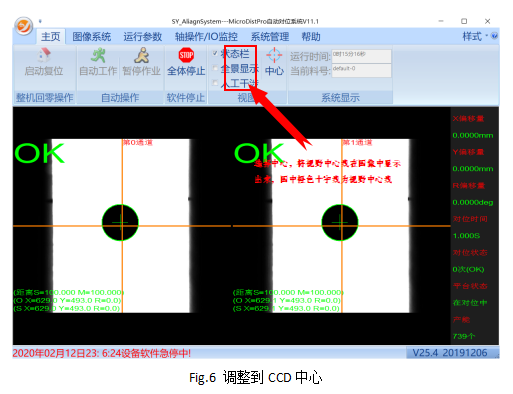

4.1、膜片上料，調整到CCD中心

軟件上點擊中心，在圖像中可以看到橙色的十字線，這個為視野中心，在膜片上料過程中，我們需要將膜片的Mark點放置到橙色十字交點即視野中心位置。

4.2、圖像模板學習

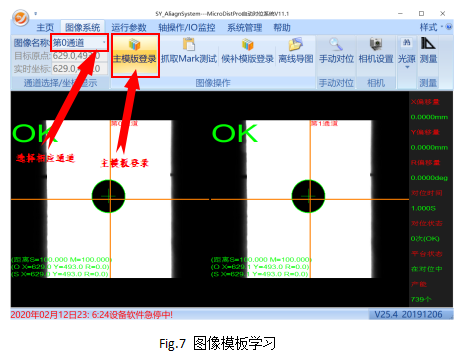

Step1：如圖7所示，通過“通道名稱”處選擇我們要進行模板學習的通道，然后進行“主模板登錄”進行圖像的模板學習。

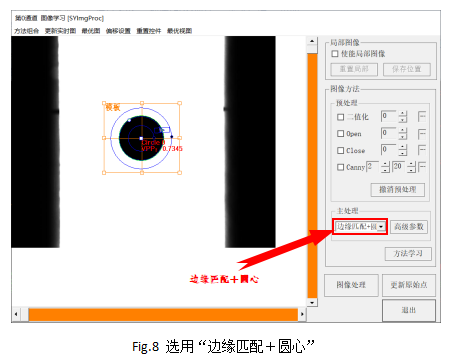

Step2：如圖8所示，下拉重新選擇“邊緣匹配＋圓心”，黃色的模板框工具和藍色的圓心工具則會顯示出來，通過拖拽調整使圓心工具的中環與Mark圓形邊緣相接，模板框位置和大小到合適，再點擊“方法學習”，則學習記錄當前的模板。

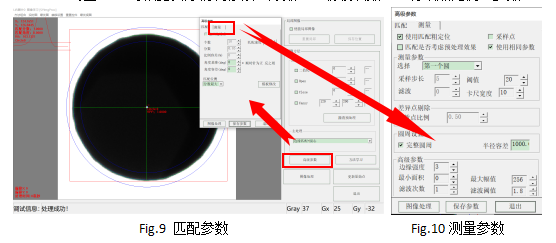

Step3：調整高級參數。點擊“高級參數”，進入高級參數界面，調整參數如下圖9與圖10?？筛鶕?jù)實際情況修改“分?jǐn)?shù)”、“濾波次數”、“有效點比例”參數。

使用匹配粗定位：

抓邊工具位置是否需要關聯匹配粗定位的坐標結果，默認勾選

匹配是否考慮預處理：

采用模板匹配結果來定位抓圓工具時，是否需要使用預處理后的圖像做匹配粗定位，默認不勾選

使用相同參數：

抓圓工具的閾值參數分開設定還是使用相同的參數，默認勾選

采樣步長：

卡尺工具間距，一般設置為卡尺寬度的1/2，這樣目標邊邊緣的采樣點就不會遺漏

閾值：

黑白灰階過度的門限值，默認值20

濾波：

濾除圖像中的噪聲，默認值為0。目前這個參數不建議使用

卡尺寬度：

卡尺工具的寬度，例如卡尺寬度是10代表會在是個像素點的寬度范圍內取到一個有效點。默認值為10

有效點比例：

有效點的上限值，默認值為0.5

聚類：

該功能不建議使用，默認為不勾選

完整圓周：

可以采用抓取360度圓的工具，也可以使用抓取小于360度圓的工具

半徑容差：

當前抓取的圓半徑和模板圓半徑差值

邊緣強度：

周圍象素灰度有階躍變化的那些象素的集合，例如設置為3代表軟件會用相鄰3個像素的灰階進行比較得出一個像素跳變的像素點。這種方式求出的像素跳動點相對穩定一下。默認值為3

濾波次數：

執行濾波的次數，默認值為1

濾波強度：

執行濾波的強度，默認值為1.8，值越小濾波強度越大

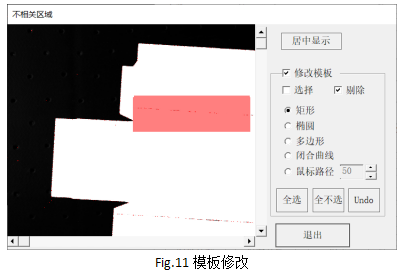

? Step4：模板修改。點擊高級參數界面的模板修改則可以進入模板修改界面。模板修改的主要目的是擦除干擾區域以減小不相關區域?qū)D像模板的影響。首先勾選“修改模板”，再勾選“剔除”，使用以下圖像工具中的一種進行干擾區域的擦除。圖中紅色區域即為擦除的區域。

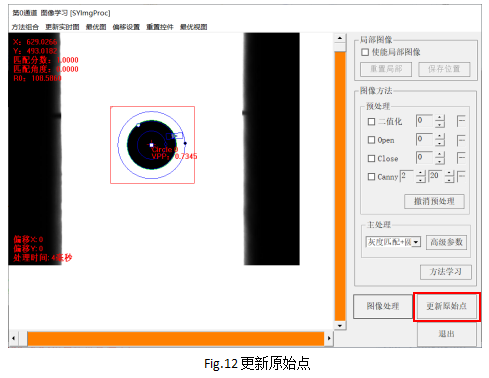

4.3、更新原始點

更新原始點的作用是將當前通道的Mark點坐標作為膜切機對位的基準點，即每次膜片來料偏差后，視覺系統將膜片糾正到更新原始點時的位置。

4.4、另一個通道的模板學習和更新原始點

操作參考4.2和4.3。

5、相機自動標定

相機自動標定流程主要目的是建立相機和對位平臺的關系。

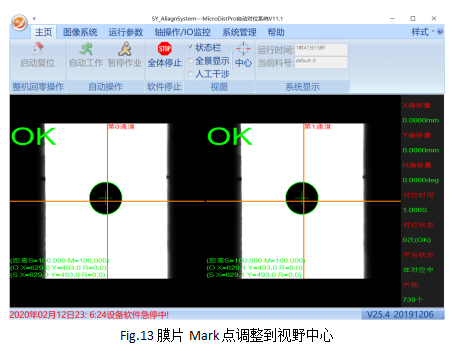

5.1、調整膜片Mark點到視野中心

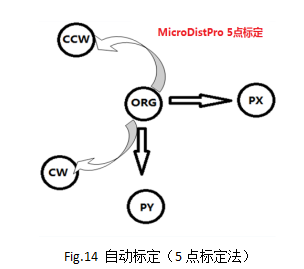

5.2、相機自動標定

相機標定，通過機器手平臺自動完成相機和平臺的關系建立，特別方便客戶換型，用戶只需要1分鐘即可完成標定。

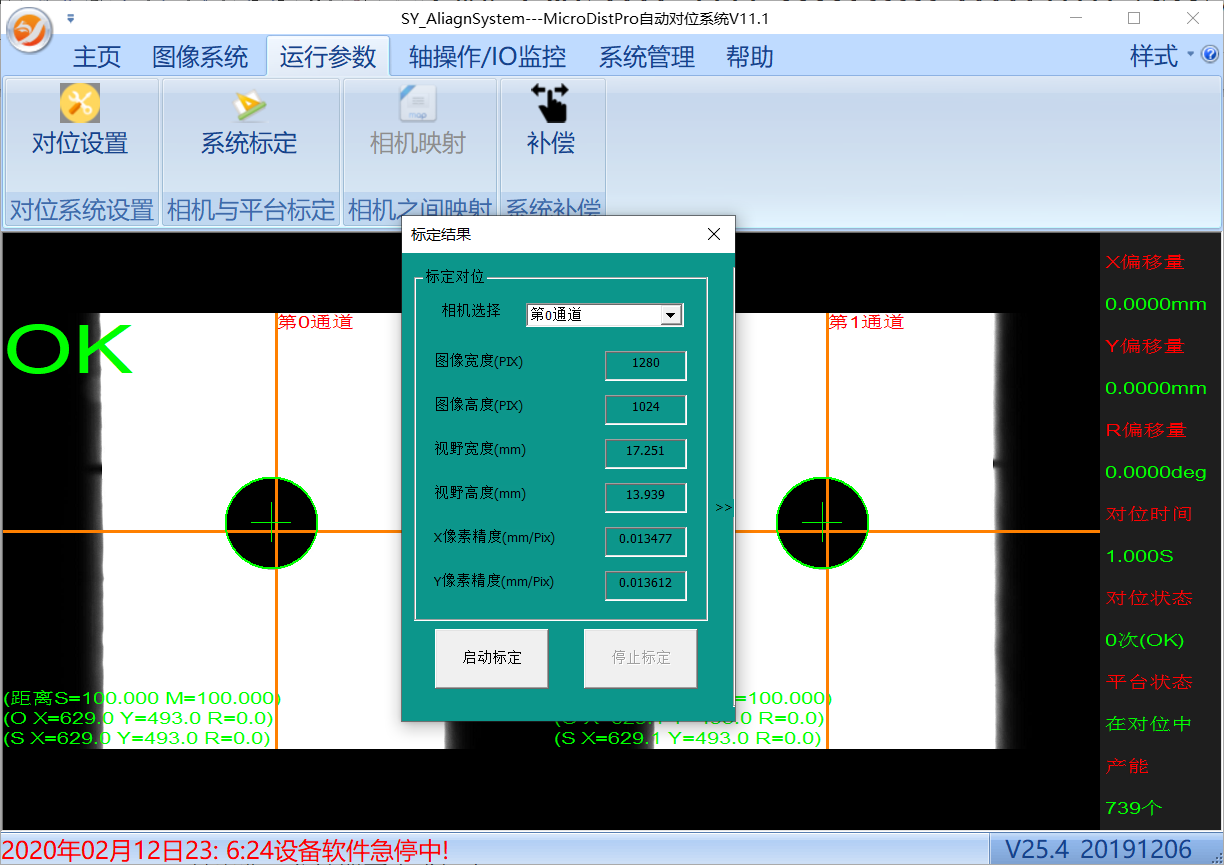

點擊“運行參數”->“系統標定”，彈出標定界面后，點擊“啟動標定”即可開始標定，系統提示標定完成即完成標定。

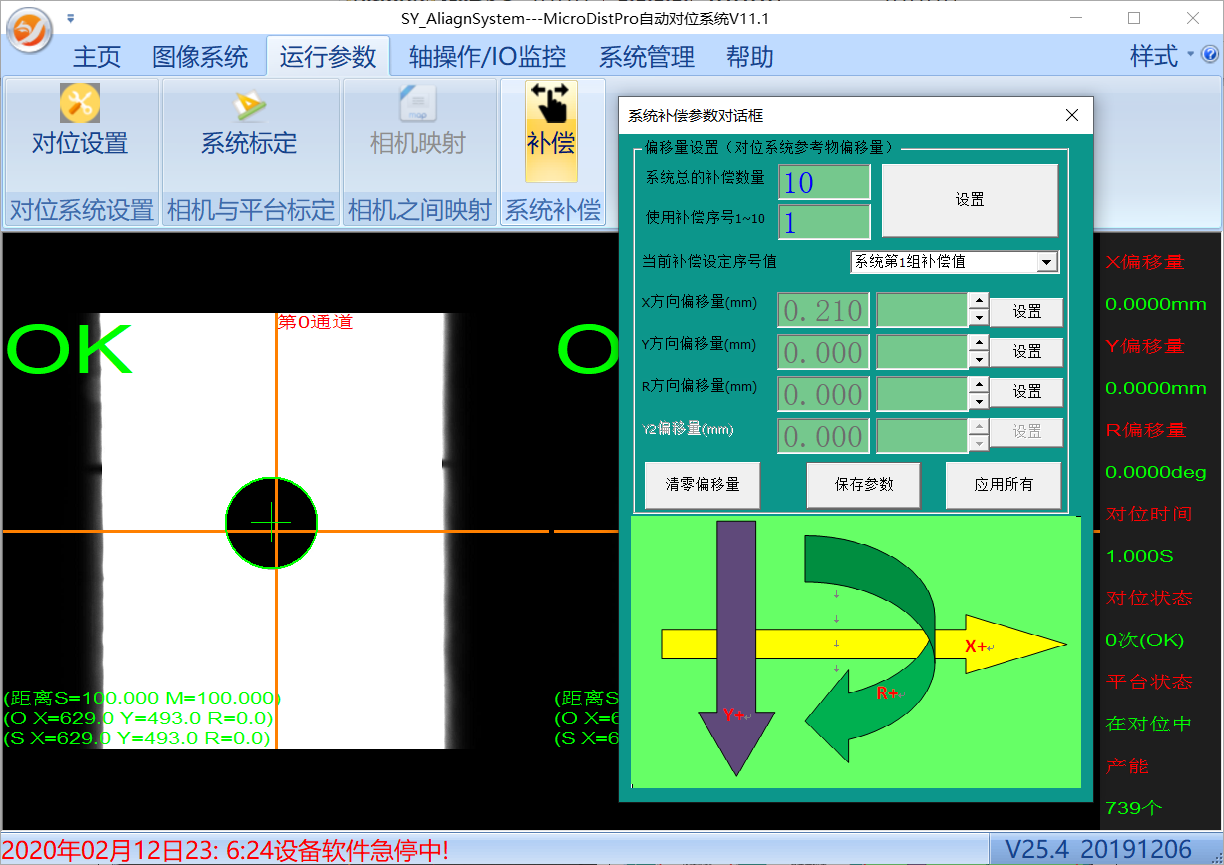

6、程序補償功能說明

設定系統總的補償數量后，選取對應的系統補償值，寫入補償數值后，點擊“設置”累加到補償參數中。設置完退出之前必須要點擊“保存參數”，補償才能生效。
