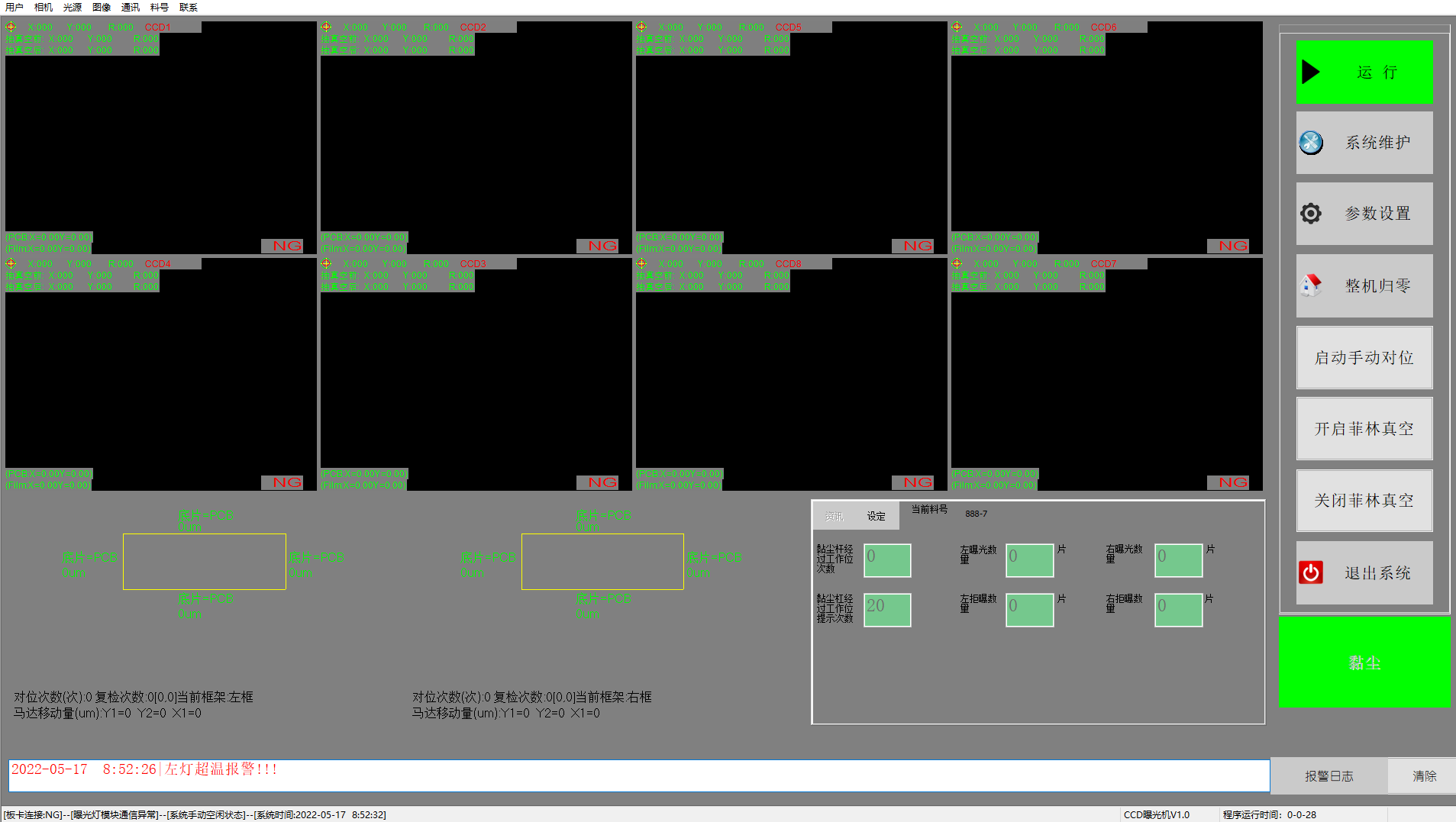

該設備主要通過借助深圳雙翌的對位算法，利用四相機對PCB與菲林的四個角點靶標圖像識別，識別后進行均分對位同時也考慮產品來料的畸變等因素。

傳統手動曝光機，菲林與底板手工對位精度100um左右，重復定位靠人眼對位，勞動強度非常大，年輕人不愿意承擔，由于高精度、高速度的工藝需求，需要提高曝光機的核心競爭力。

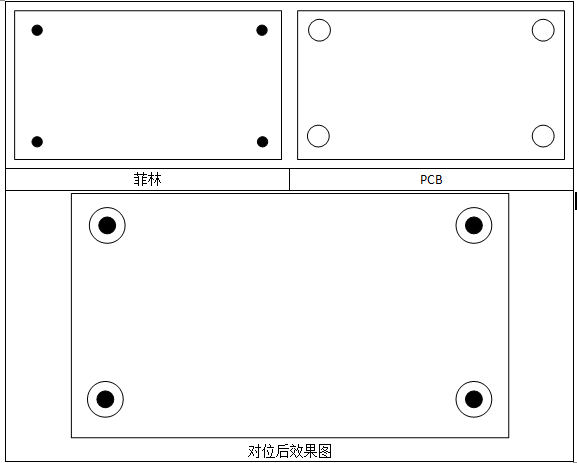

通過對位平臺的運動，使得模板和菲林重合，理想的對位情況：菲林圓形靶標的中心和PCB同心圓靶標的中心完全重合，即效果為兩圓心重合。

外層：孔最大  即PCB板的孔為3.1725mm

           上菲林  次之   2.5mm（內徑為2.2mm）    2.2mm（內徑2.0mm）

           下菲林 實心圓  大小1mm或者0.8mm
