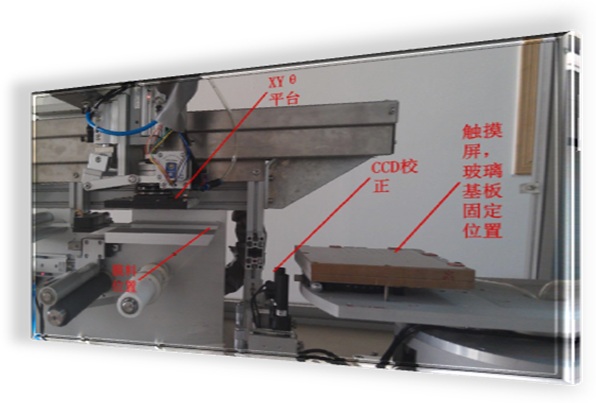

應用:軟貼硬應用,將膜貼到玻璃基板相應的位置。
項目 | 具體指標 |
需對位調整物體 | 2~7寸膜 |
待貼物體 | 觸摸屏、玻璃基板 |
視野范圍 | 4.8mm x 3.6mm |
對位精度 | ±5um |
最終貼合精度 | ±5條(±0.05mm) |
貼膜方式 | 人工取放基板,自動對位貼合 |

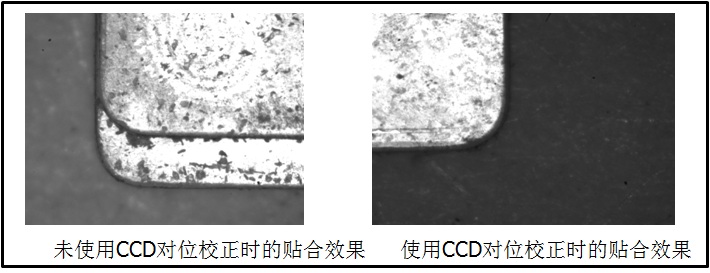

定位方式 | CCD自動對位 |
貼膜速度 | 10秒/片 |
設備軸數 | 4軸 |
運動控制模式 | 位置控制方式 |
運動方式 | 采用3軸直線插補運動,完成對位調整 |
同步控制 | 卷料軸需要和取料軸同步運動,速度不同步就會導致取到的膜料出現皺褶,影響最終的貼合精度 |
